Lorsqu’un utilisateur observe une canne de transfert UHV, il ne voit généralement qu’un arbre traversant une bride sous vide et une poignée de commande. Pourtant, derrière cette apparente simplicité se cache une architecture mécanique complexe dont les performances dépendent de nombreux éléments invisibles :
L’utilisateur perçoit généralement un mouvement fluide, une translation précise, une rotation concentrique et une bonne répétabilité. Ces performances reposent en réalité sur une grandeur fondamentale : la rigidité globale du système. Pour une première approximation, la déflexion peut être écrite :
À charge identique, plus k est élevé, plus la déformation est faible et meilleure est la précision du mouvement.
Dans une architecture de type MLRV, l’arbre est guidé par deux zones d’appui principales. La rigidité globale dépend alors fortement de la rigidité du guidage :
avec :
La longueur L, le matériau E et la géométrie de l’arbre I influencent directement la rigidité. Mais le coefficient C1 est tout aussi important : il dépend de la nature des roulements, de leur nombre, de leur position, de la géométrie d’assemblage de ces derniers, de la précharge, des jeux mécaniques et de la qualité d’assemblage. Cette partie est souvent invisible pour l’utilisateur, alors qu’elle conditionne fortement la précision réelle de l’instrument.
Figure 1 — Dans une canne ZMLRV, la rigidité dépend de l’arbre, mais aussi de l’architecture du guidage et de la qualité des appuis mécaniques.
La MLRD utilise une architecture plus élaborée intégrant un boîtier de guidage avant haute précision et une rotation concentrique indépendante. Cette architecture agit simultanément sur deux paramètres de la rigidité globale.
L’objectif du boîtier de guidage n’est pas uniquement de guider l’arbre mais d’augmenter artificiellement la rigidité équivalente du système grâce à une architecture mécanique optimisée. Ainsi, le boîtier de guidage permet d’obtenir :
L’espacement des roulements, leur implantation et la géométrie du boîtier augmentent la rigidité du guidage.
La présence d’une rotation indépendante permet également de réduire la longueur effectivement sollicitée :
Or la rigidité varie fortement avec la longueur, selon une dépendance en 1 / L³. La rigidité de la MLRD peut alors être approchée par :
avec :
La MLRD combine donc deux effets complémentaires : un meilleur coefficient de guidage et une réduction de la longueur mécaniquement sollicitée. Cette combinaison permet
d’augmenter la rigidité, de réduire les déformations, d’améliorer la concentricité et de diminuer l’erreur d’Abbé.

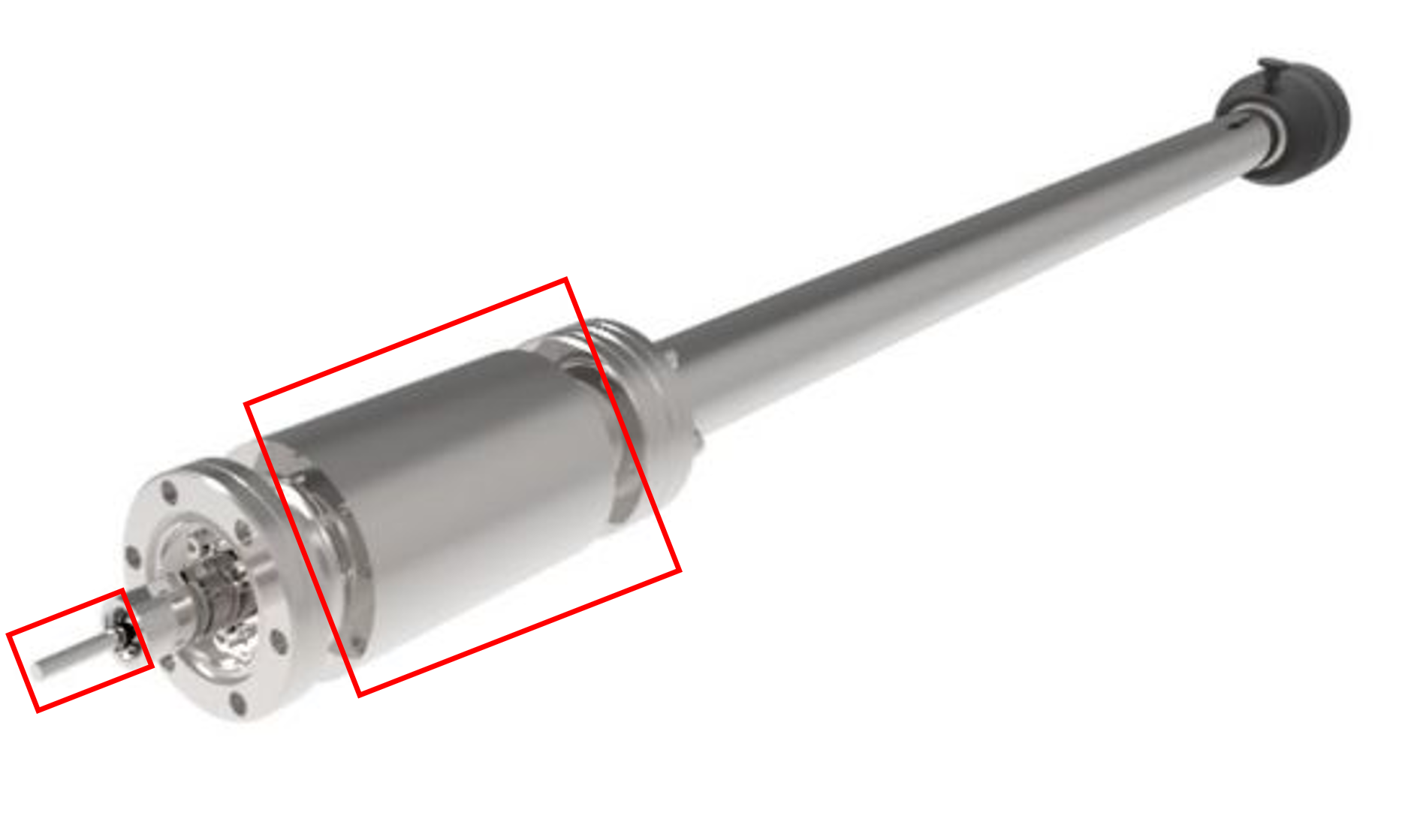

Figure 2 — Le boîtier de guidage avant concentre une grande partie des fonctions mécaniques critiques : rigidité, guidage, précision de positionnement, maîtrise des jeux et réduction de l’erreur d’Abbé.
Même lorsqu’une canne de transfert présente une rigidité élevée, de faibles rotations parasites du système de guidage peuvent engendrer un décalage mesurable au niveau de l’échantillon. Cette amplification géométrique est décrite par :
Cette relation montre qu’une faible erreur angulaire peut être amplifiée par la longueur de la canne et produire une erreur de position au niveau de l’échantillon. Dans une canne de transfert UHV, ces rotations parasites peuvent provenir de différents phénomènes :
Dans la pratique, la déflexion globale de la canne constitue souvent la principale source d’erreur de positionnement. Les effets de type Abbé sont alors en grande partie masqués par la déformation globale du système. Lorsque la rigidité augmente et que la déflexion est réduite, les erreurs angulaires résiduelles deviennent relativement plus importantes et peuvent alors contribuer de manière significative à l’erreur de positionnement finale. L’erreur d’Abbé illustre ainsi l’importance de maîtriser non seulement la déflexion globale d’une canne de transfert, mais également sa rigidité angulaire et la qualité de son guidage.
Figure 3 — Une faible erreur angulaire au niveau du guidage peut générer un décalage significatif à l’extrémité de la canne lorsque la distance augmente.
Dans une architecture de type ZMLRV, la déflexion globale de la canne constitue généralement la principale source d’erreur de positionnement. Les effets de type Abbé existent mais restent souvent masqués par les déformations globales du système. Lorsque la rigidité est augmentée grâce à une architecture de guidage plus élaborée, comme dans le cas de la ZMLRD, la déflexion globale est fortement réduite. Les erreurs angulaires résiduelles deviennent alors relativement plus visibles et peuvent contribuer davantage à l’erreur de positionnement finale.
Cette évolution explique pourquoi les performances d’une architecture de type ZMLRD reposent davantage sur la maîtrise de la rigidité angulaire, de la géométrie du guidage, des jeux mécaniques, des ajustements et du comportement des roulements. Autrement dit, lorsque la déflexion passe de plusieurs millimètres à environ un millimètre, certains phénomènes auparavant masqués par la déflexion globale deviennent alors plus visibles et doivent être maîtrisés.
Les roulements ne servent pas uniquement à assurer un mouvement fluide. Ils participent directement à la rigidité, à la précision, à la répétabilité et à la durée de vie de l’instrument. Leur durée de vie théorique peut être estimée par :
Cette relation montre que la durée de vie dépend fortement du rapport entre la capacité du roulement et la charge réellement appliquée. Mais elle montre aussi que certains paramètres dépendent directement du fabricant : qualité métallurgique, traitements thermiques, précision de fabrication, maîtrise des jeux internes, stabilité dimensionnelle et qualité du contrôle final. Deux roulements présentant les mêmes dimensions peuvent donc avoir des performances très différentes. Le choix du fabricant et du type de roulement constitue ainsi une étape essentielle dans la conception d’un instrument UHV de haute précision.
La précision d’une canne de transfert UHV repose essentiellement sur sa rigidité globale. Cette rigidité dépend des matériaux, de la géométrie, de la longueur libre, de l’architecture du guidage et de la qualité des roulements. L’évolution d’une architecture ZMLRV vers une architecture ZMLRD permet d’agir simultanément sur plusieurs paramètres physiques fondamentaux : augmenter le coefficient de guidage et réduire la longueur mécaniquement sollicitée. Derrière un mouvement qui paraît simple se cachent donc des choix d’ingénierie complexes dont l’objectif est toujours le même : maximiser la précision, la répétabilité et la fiabilité du système.
