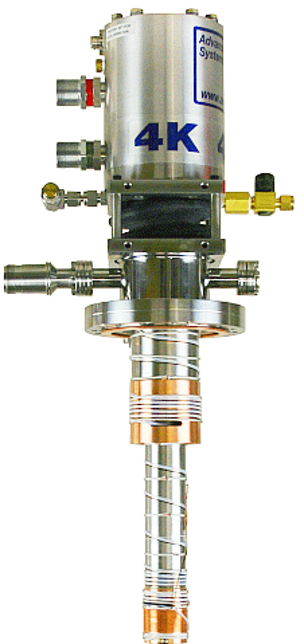

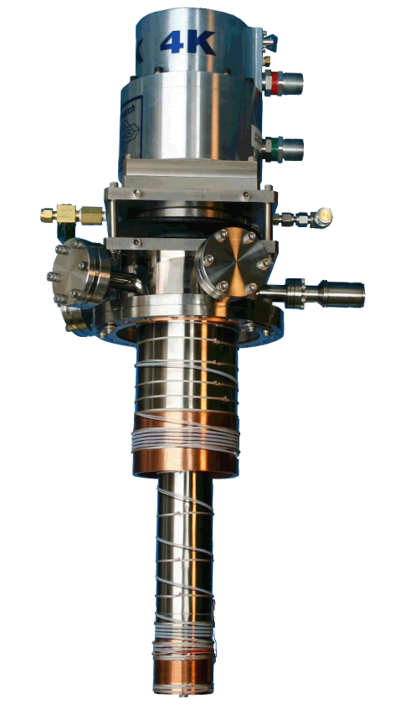

Cryostat "DMX-20B ULV" à cycle fermé (application ultra-vide)

Description

Les cryostats de la série "DMX-20B ULV" sont spécialement conçus pour les applications en environnement ultravide (UHV) et offrent une flexibilité d'installation dans toutes les orientations. Les différents modèles de cette série se distinguent par leur puissance de refroidissement variable, répondant ainsi à une large gamme de besoins en matière de contrôle thermique.

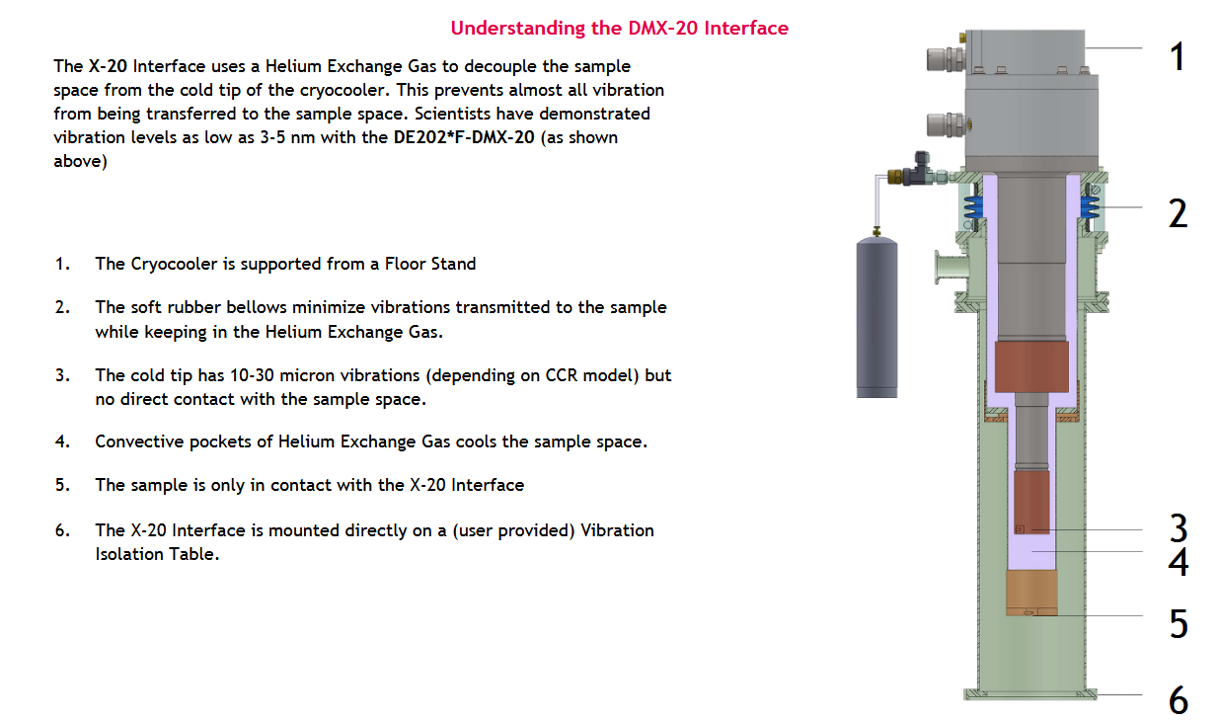

Le doigt froid de ces cryostats peut accueillir des porte-échantillons personnalisables, conçus et dimensionnés selon vos exigences spécifiques en termes de températures. Contrairement à la série "B true", les cryostats de la série "DMX-20B ULV" possèdent une enveloppe qui permet de découpler le doigt froid du porte-échantillons. Le transfert thermique entre le doigt froid et le porte-échantillons se fait par convection du gaz porteur (He), réduisant ainsi les vibrations jusqu'à 3-5 nm au niveau de l'échantillon et permettant de retirer le doigt froid de l'enceinte sans rompre le vide.

Les échantillons ou porte-échantillons sont fixés à l'extrémité du doigt froid à l'aide de trous taraudés de 6,5 mm x 28 mm. De plus, ce modèle est également disponible avec un seul étage pour les applications à l'azote liquide (77K).

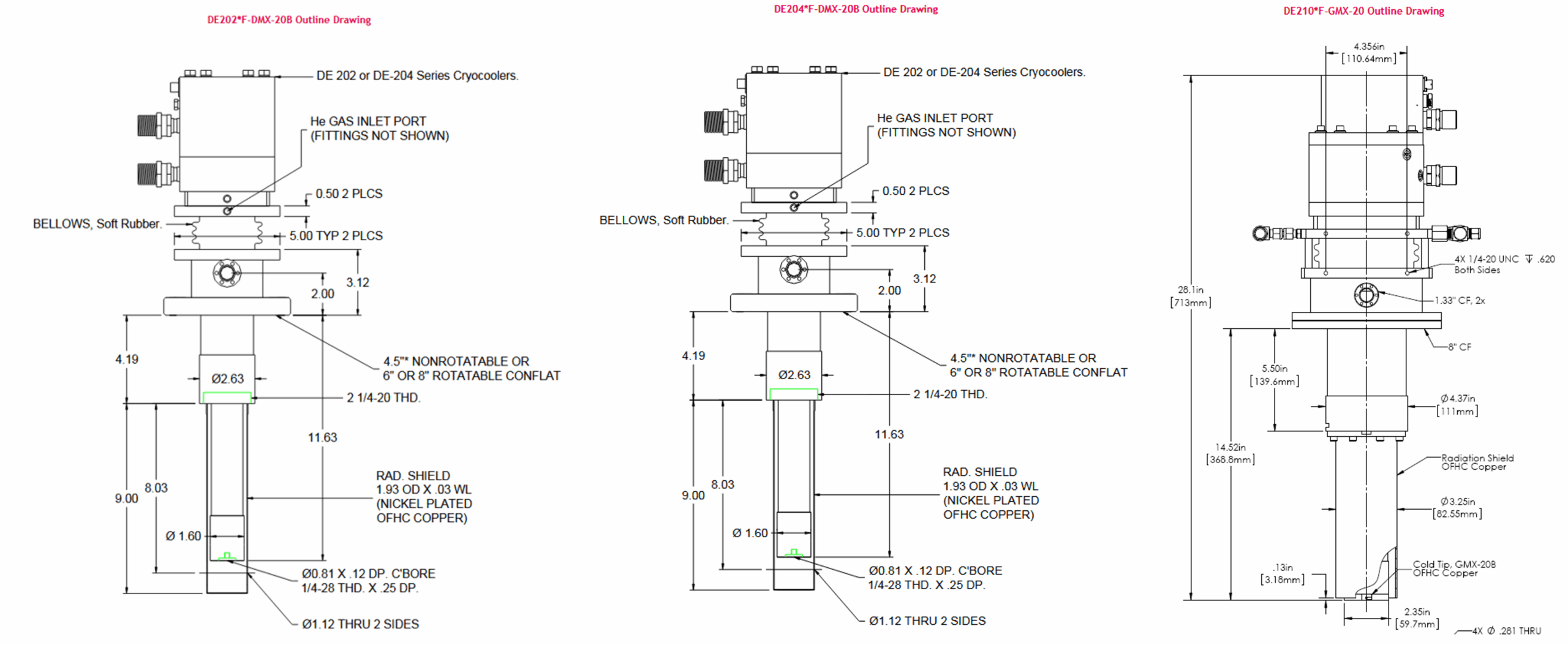

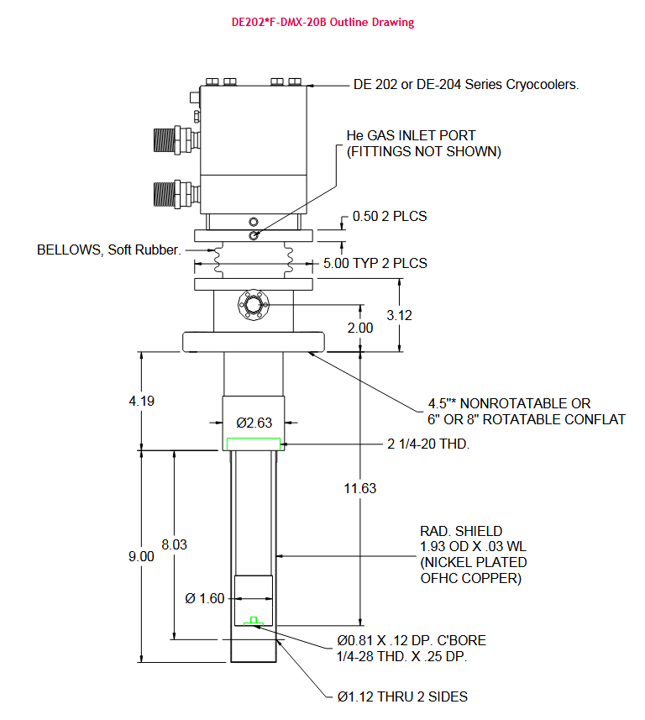

Spécifications DS-CS202-DMX-20B Spécifications DS-CS204-DMX-20B Spécifications DS-CS204-DMX-20B

Variations disponibles

Ce produit est disponible en plusieurs variations.
Sélectionnez une combinaison d'attributs pour filtrer les références correspondantes :

Température de base recherchée [K]
Température de chauffage (extrémité du doigt) recherchée [K]

Caractéristiques techniques

Quantité     Référence Modèle cryostat Modèle doigt froid Bride de montage Température de base recherchée [K] Température de chauffage (extrémité du doigt) recherchée [K] Stabilité [K] Basse température atteignable [K] Haute température atteignable [K] Nombre de piquage Prix
Modèle cryostat: CS202-DMX-20B, Modèle doigt froid: DE-202AF, Bride de montage: CF63/CF100/CF150/CF200, Température de base recherchée [K]: <10, Température de chauffage (extrémité du doigt) recherchée [K]: 350, Stabilité [K]: 0,1, Basse température atteignable [K]: <10, Haute température atteignable [K]: 350, Nombre de piquage: 2 x CF16
CS202-DMX-20B DE-202AF CF63/CF100/CF150/CF200 <10 350 0,1 <10 350 2 x CF16 Prix sur demande
Modèle cryostat: CS202-DMX-20B, Modèle doigt froid: DE-202AF, Bride de montage: CF63/CF100/CF150/CF200, Température de base recherchée [K]: <10, Température de chauffage (extrémité du doigt) recherchée [K]: 450, Stabilité [K]: 0,1, Basse température atteignable [K]: <12, Haute température atteignable [K]: 450, Nombre de piquage: 2 x CF16
CS202-DMX-20B DE-202AF CF63/CF100/CF150/CF200 <10 450 0,1 <12 450 2 x CF16 Prix sur demande
Modèle cryostat: CS202-DMX-20B, Modèle doigt froid: DE-202AF, Bride de montage: CF63/CF100/CF150/CF200, Température de base recherchée [K]: <10, Température de chauffage (extrémité du doigt) recherchée [K]: 800, Stabilité [K]: 0,1, Basse température atteignable [K]: <12, Haute température atteignable [K]: 700, Nombre de piquage: 2 x CF16
CS202-DMX-20B DE-202AF CF63/CF100/CF150/CF200 <10 800 0,1 <12 700 2 x CF16 Prix sur demande
Modèle cryostat: CS204-DMX-20B, Modèle doigt froid: DE-204AF, Bride de montage: CF63/CF100/CF150/CF200, Température de base recherchée [K]: <10, Température de chauffage (extrémité du doigt) recherchée [K]: 350, Stabilité [K]: 0,1, Basse température atteignable [K]: <10, Haute température atteignable [K]: 350, Nombre de piquage: 2 x CF16
CS204-DMX-20B DE-204AF CF63/CF100/CF150/CF200 <10 350 0,1 <10 350 2 x CF16 Prix sur demande
Modèle cryostat: CS204-DMX-20B, Modèle doigt froid: DE-204AF, Bride de montage: CF63/CF100/CF150/CF200, Température de base recherchée [K]: <10, Température de chauffage (extrémité du doigt) recherchée [K]: 450, Stabilité [K]: 0,1, Basse température atteignable [K]: <12, Haute température atteignable [K]: 450, Nombre de piquage: 2 x CF16
CS204-DMX-20B DE-204AF CF63/CF100/CF150/CF200 <10 450 0,1 <12 450 2 x CF16 Prix sur demande
Modèle cryostat: CS204-DMX-20B, Modèle doigt froid: DE-204AF, Bride de montage: CF63/CF100/CF150/CF200, Température de base recherchée [K]: <10, Température de chauffage (extrémité du doigt) recherchée [K]: 800, Stabilité [K]: 0,1, Basse température atteignable [K]: <12, Haute température atteignable [K]: 700, Nombre de piquage: 2 x CF16
CS204-DMX-20B DE-204AF CF63/CF100/CF150/CF200 <10 800 0,1 <12 700 2 x CF16 Prix sur demande
Modèle cryostat: CS204-DMX-20B, Modèle doigt froid: DE-204SF, Bride de montage: CF63/CF100/CF150/CF200, Température de base recherchée [K]: <5,5, Température de chauffage (extrémité du doigt) recherchée [K]: 350, Stabilité [K]: 0,1, Basse température atteignable [K]: < 5,5, Haute température atteignable [K]: 350, Nombre de piquage: 2 x CF16
CS204-DMX-20B DE-204SF CF63/CF100/CF150/CF200 <5,5 350 0,1 < 5,5 350 2 x CF16 Prix sur demande
Modèle cryostat: CS204-DMX-20B, Modèle doigt froid: DE-204SF, Bride de montage: CF63/CF100/CF150/CF200, Température de base recherchée [K]: <5,5, Température de chauffage (extrémité du doigt) recherchée [K]: 450, Stabilité [K]: 0,1, Basse température atteignable [K]: <7,5, Haute température atteignable [K]: 450, Nombre de piquage: 2 x CF16
CS204-DMX-20B DE-204SF CF63/CF100/CF150/CF200 <5,5 450 0,1 <7,5 450 2 x CF16 Prix sur demande
Modèle cryostat: CS204-DMX-20B, Modèle doigt froid: DE-204SF, Bride de montage: CF63/CF100/CF150/CF200, Température de base recherchée [K]: <5,5, Température de chauffage (extrémité du doigt) recherchée [K]: 800, Stabilité [K]: 0,1, Basse température atteignable [K]: <7,5, Haute température atteignable [K]: 700, Nombre de piquage: 2 x CF16
CS204-DMX-20B DE-204SF CF63/CF100/CF150/CF200 <5,5 800 0,1 <7,5 700 2 x CF16 Prix sur demande
Modèle cryostat: CS204-DMX-20B, Modèle doigt froid: DE-204P4, Bride de montage: CF63/CF100/CF150/CF200, Température de base recherchée [K]: <4,2, Température de chauffage (extrémité du doigt) recherchée [K]: 350, Stabilité [K]: 0,1, Basse température atteignable [K]: <4,2, Haute température atteignable [K]: 350, Nombre de piquage: 2 x CF16
CS204-DMX-20B DE-204P4 CF63/CF100/CF150/CF200 <4,2 350 0,1 <4,2 350 2 x CF16 Prix sur demande
Modèle cryostat: CS204-DMX-20B, Modèle doigt froid: DE-204P4, Bride de montage: CF63/CF100/CF150/CF200, Température de base recherchée [K]: <4,2, Température de chauffage (extrémité du doigt) recherchée [K]: 450, Stabilité [K]: 0,1, Basse température atteignable [K]: < 6,2, Haute température atteignable [K]: 450, Nombre de piquage: 2 x CF16
CS204-DMX-20B DE-204P4 CF63/CF100/CF150/CF200 <4,2 450 0,1 < 6,2 450 2 x CF16 Prix sur demande
Modèle cryostat: CS204-DMX-20B, Modèle doigt froid: DE-204P4, Bride de montage: CF63/CF100/CF150/CF200, Température de base recherchée [K]: <4,2, Température de chauffage (extrémité du doigt) recherchée [K]: 800, Stabilité [K]: 0,1, Basse température atteignable [K]: < 6,2, Haute température atteignable [K]: 700, Nombre de piquage: 2 x CF16
CS204-DMX-20B DE-204P4 CF63/CF100/CF150/CF200 <4,2 800 0,1 < 6,2 700 2 x CF16 Prix sur demande
Modèle cryostat: CS210-GMX-20B, Modèle doigt froid: DE-210AF, Bride de montage: CF63/CF100/CF150/CF200, Température de base recherchée [K]: <9, Température de chauffage (extrémité du doigt) recherchée [K]: 350, Stabilité [K]: 0,1, Basse température atteignable [K]: <9, Haute température atteignable [K]: 350, Nombre de piquage: 2 x CF16
CS210-GMX-20B DE-210AF CF63/CF100/CF150/CF200 <9 350 0,1 <9 350 2 x CF16 Prix sur demande
Modèle cryostat: CS210-GMX-20B, Modèle doigt froid: DE-210AF, Bride de montage: CF63/CF100/CF150/CF200, Température de base recherchée [K]: <9, Température de chauffage (extrémité du doigt) recherchée [K]: 450, Stabilité [K]: 0,1, Basse température atteignable [K]: <11, Haute température atteignable [K]: 450, Nombre de piquage: 2 x CF16
CS210-GMX-20B DE-210AF CF63/CF100/CF150/CF200 <9 450 0,1 <11 450 2 x CF16 Prix sur demande
Modèle cryostat: CS210-GMX-20B, Modèle doigt froid: DE-210AF, Bride de montage: CF63/CF100/CF150/CF200, Température de base recherchée [K]: <9, Température de chauffage (extrémité du doigt) recherchée [K]: 800, Stabilité [K]: 0,1, Basse température atteignable [K]: <11, Haute température atteignable [K]: 700, Nombre de piquage: 2 x CF16
CS210-GMX-20B DE-210AF CF63/CF100/CF150/CF200 <9 800 0,1 <11 700 2 x CF16 Prix sur demande
Modèle cryostat: CS210-GMX-20B, Modèle doigt froid: DE-210SFg, Bride de montage: CF63/CF100/CF150/CF200, Température de base recherchée [K]: <2,7, Température de chauffage (extrémité du doigt) recherchée [K]: 350, Stabilité [K]: 0,1, Basse température atteignable [K]: <2,7, Haute température atteignable [K]: 350, Nombre de piquage: 2 x CF16
CS210-GMX-20B DE-210SFg CF63/CF100/CF150/CF200 <2,7 350 0,1 <2,7 350 2 x CF16 Prix sur demande
Modèle cryostat: CS210-GMX-20B, Modèle doigt froid: DE-210SFg, Bride de montage: CF63/CF100/CF150/CF200, Température de base recherchée [K]: <2,7, Température de chauffage (extrémité du doigt) recherchée [K]: 450, Stabilité [K]: 0,1, Basse température atteignable [K]: <4,7, Haute température atteignable [K]: 450, Nombre de piquage: 2 x CF16
CS210-GMX-20B DE-210SFg CF63/CF100/CF150/CF200 <2,7 450 0,1 <4,7 450 2 x CF16 Prix sur demande
Modèle cryostat: CS210-GMX-20B, Modèle doigt froid: DE-210SFg, Bride de montage: CF63/CF100/CF150/CF200, Température de base recherchée [K]: <2,7, Température de chauffage (extrémité du doigt) recherchée [K]: 800, Stabilité [K]: 0,1, Basse température atteignable [K]: <4,7, Haute température atteignable [K]: 700, Nombre de piquage: 2 x CF16
CS210-GMX-20B DE-210SFg CF63/CF100/CF150/CF200 <2,7 800 0,1 <4,7 700 2 x CF16 Prix sur demande
Aucun résultat

Caractéristiques clés

Etuvable jusquà 200°C grâce à l'enveloppe demontable

Peut-etre retiré de l'enceinte sans rompre le vide

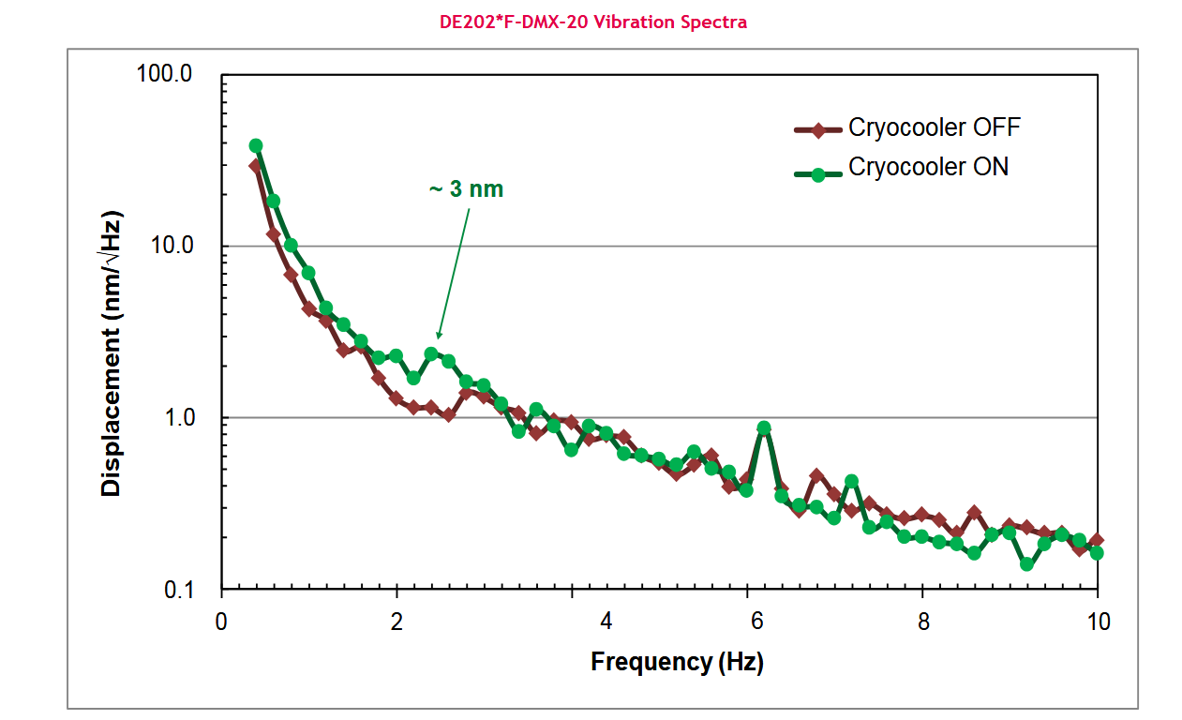

Très faible niveau de vibrations (3-5 nm)
