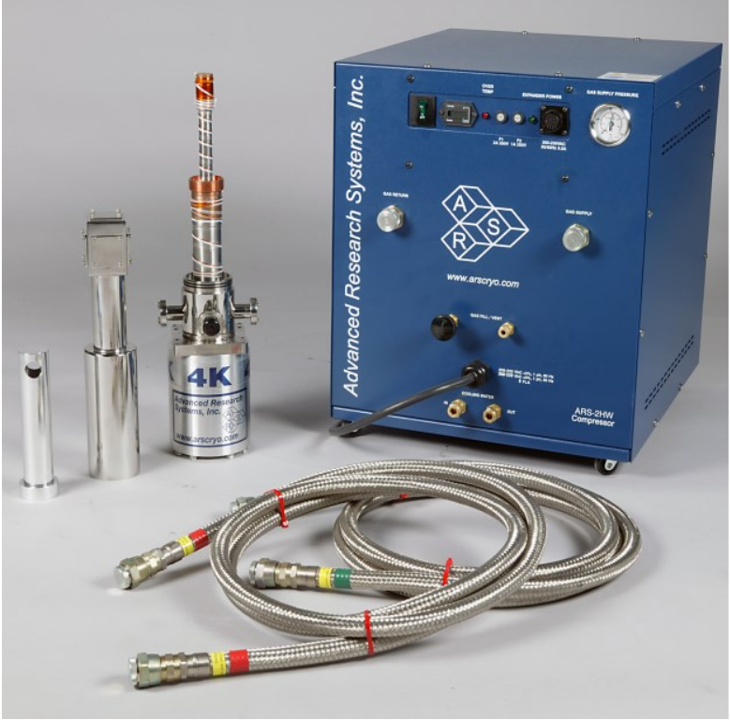

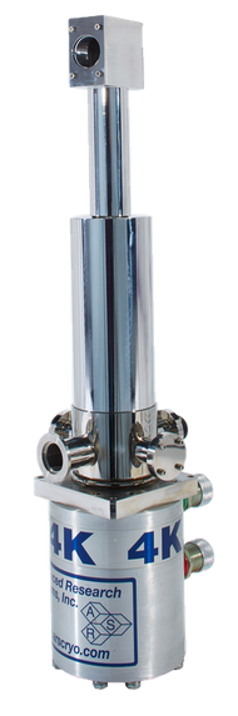

Cryostat "X-12 Magneto-Optique" (cryostat de table)

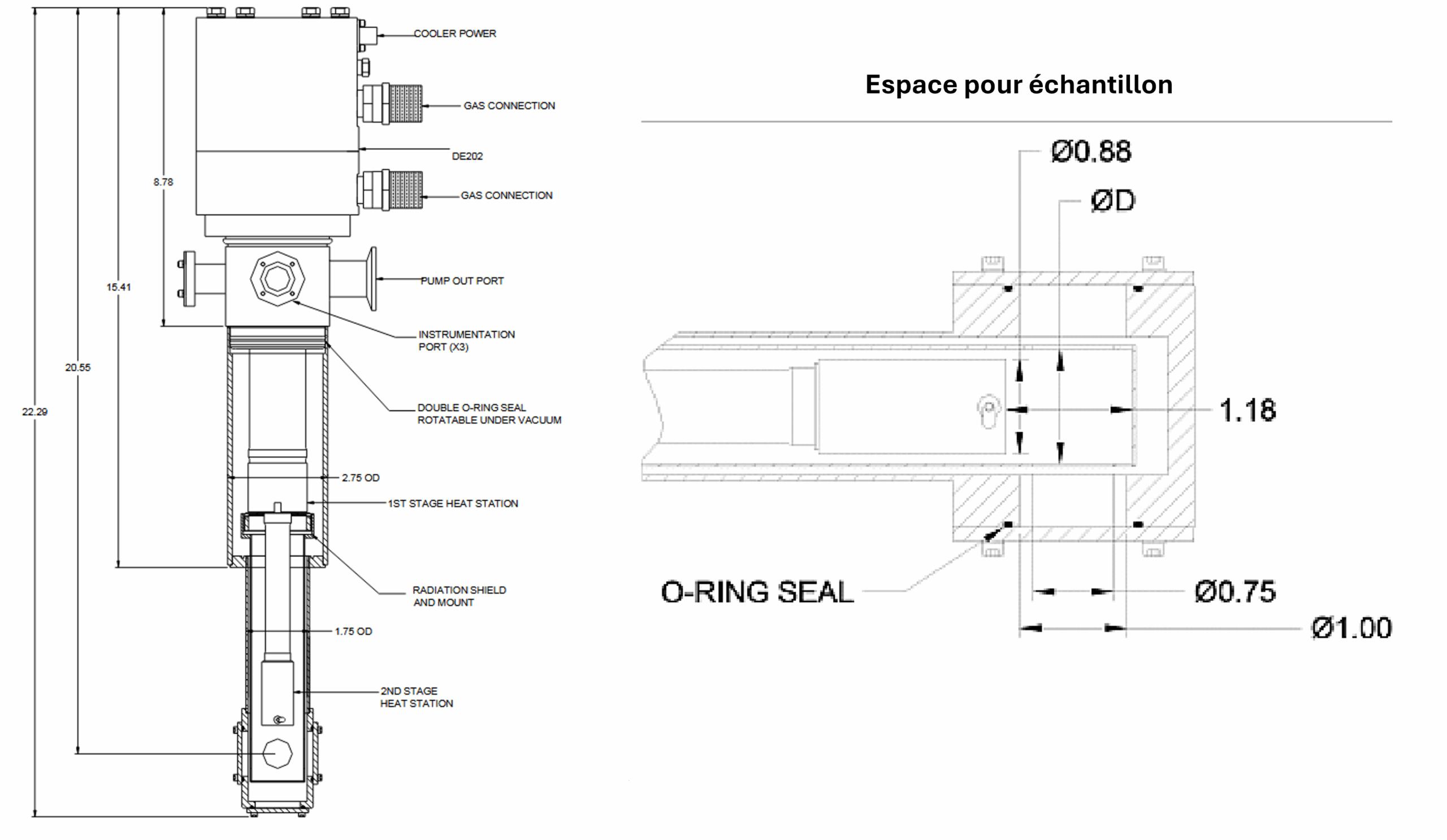

Les cryostats de la série X-12 sont spécialement conçus pour les mesures à effet Hall, les tests de propriétés magnétiques et les mesures magnéto-optiques et électro-optiques. Il sont idéals pour les applications où le cryostat doit être placé dans l'espace restreint d'un électroaimant et où un champ magnétique est appliqué à l'échantillon. Comme pour tous les systèmes magnétiques, le défi consiste à réduire les dimensions de l'enveloppe sous vide pour l'adapter à l'espace étroit entre les pôles de l'aimant, afin de maximiser le champ. ARS a appliqué cette philosophie à la conception de ce cryostat à effet Hall. Le profil de l'enveloppe sous vide a été réduit pour s'adapter parfaitement au doigt froid, et le bloc optique a été minimisé pour permettre un espacement minimal des pôles. Grâce au profil axial étroit du cryostat à effet Hall, le doigt froid peut atteindre le centre de la plupart des aimants sans nécessiter d'extensions complexes qui réduiraient la puissance de refroidissement et augmenteraient la température de base. Cela permet d'effectuer les mesures à effet Hall à la température de base la plus basse possible. De plus, un soin particulier a été apporté au choix des matériaux pour la construction du cryostat à effet Hall. L'enveloppe sous vide du cryostat à effet Hall est en aluminium plutôt qu'en acier inoxydable standard, et le blindage anti-rayonnement en cuivre OFHC est poli plutôt que nickelé. Cela confère au doigt froid une faible signature magnétique, une caractéristique essentielle pour les expériences à effet Hall.
