Cryostat "X-19 omniplex-échantillon sous vapeur" (cryostat de table)

La série X-19 Omniplex de cryostats permet le refroidissement des échantillons par convection plutôt que par conduction. Dans ce système, l'échantillon est logé dans une chambre secondaire remplie de vapeur d'hélium cryogénique. Cette méthode de refroidissement par convection est particulièrement adaptée aux échantillons à faible conductivité thermique car elle augmente les échanges thermiques entre l'échantillon et le gaz cryogénique. Il existe deux versions de cryostats X-19 Omniplex avec ou sans accès optiques, pour répondre aux besoins d’expériences très riches dans le domaine de la cryogénie comme la spectroscopie, la diffusion neutronique, les analyses Mössbauer et la diffraction des rayons X :

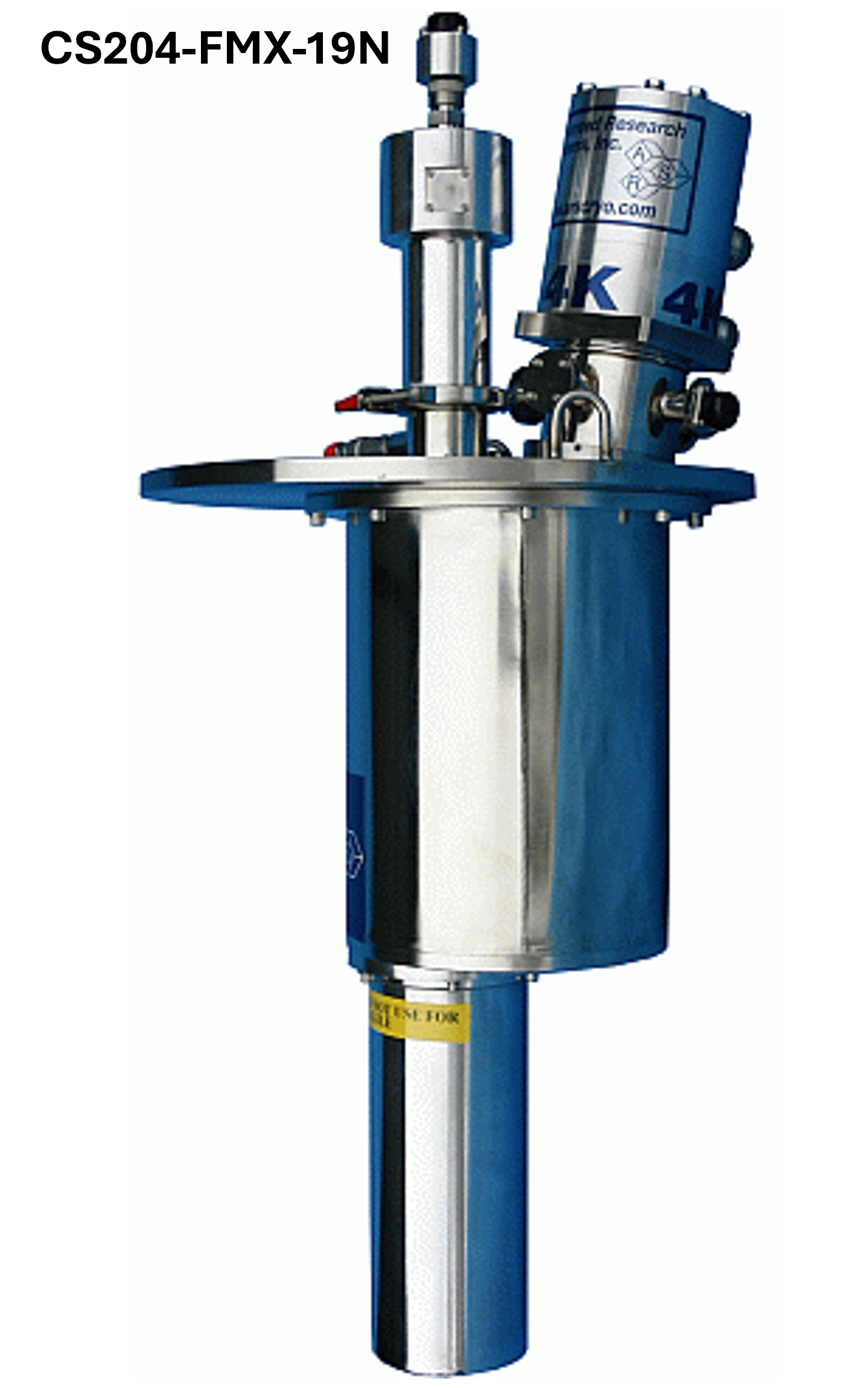

• L'Omniplex CS204-FMX-19N est un cryostat non optique conçu pour les tests de propriétés magnétiques, tels que l'effet Hall, la magnétométrie à échantillon vibrant (VSM) et les expériences de balance de Faraday. Le modèle de doigt froid DE-204 fournit la puissance de refroidissement requise pour descendre rapidement à la température cible.

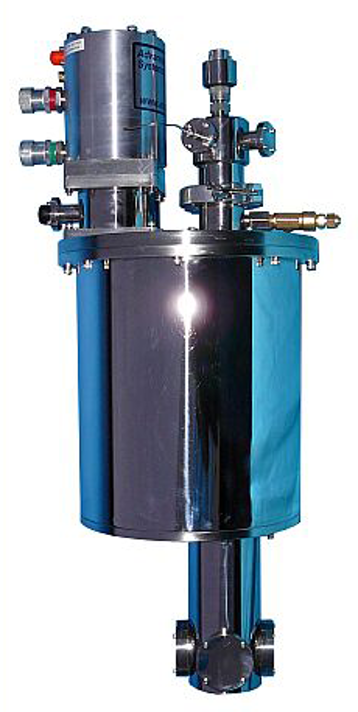

• L'Omniplex CS204-FMX-19OP est un cryostat optique également équipé du doigt froid DE-204. Ces versions offrent un ou des accès optiques suffisamment larges et nombreux (jusqu'à 4 hublots).

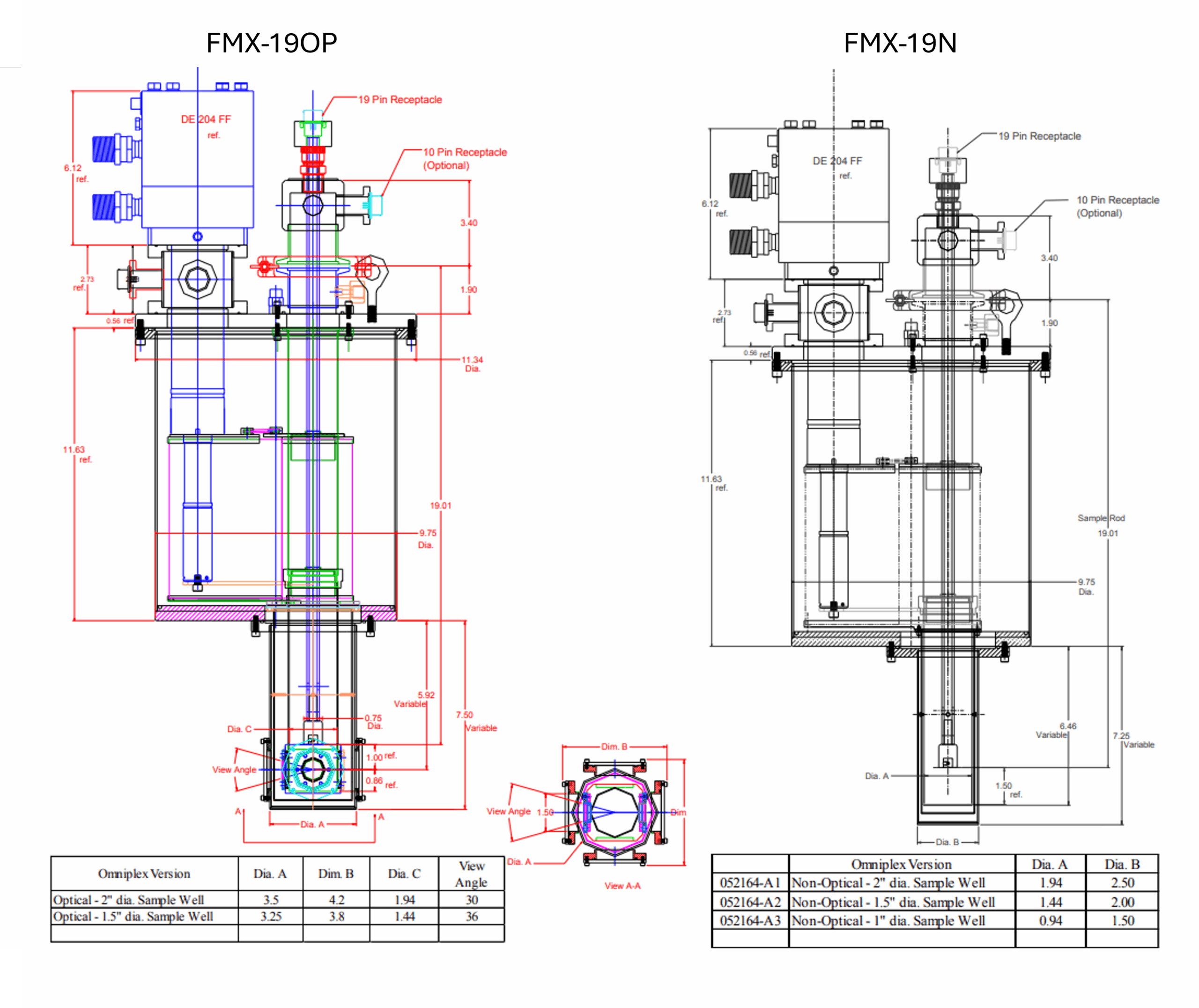

Les cryostats X-19 Omniplex sont équipés de déflecteurs de rayonnement réglables pour optimiser la température des échantillons. Ils sont conçus pour permettre un chargement rapide des échantillons et avec un délai d'exécution typique d'environ 30 minutes. Dans le tableau ci-dessous sont présentées les caractéristiques techniques des versions avec fenêtres optiques. Les versions sans fenêtres optiques présentes les même caractéristiques techniques.
