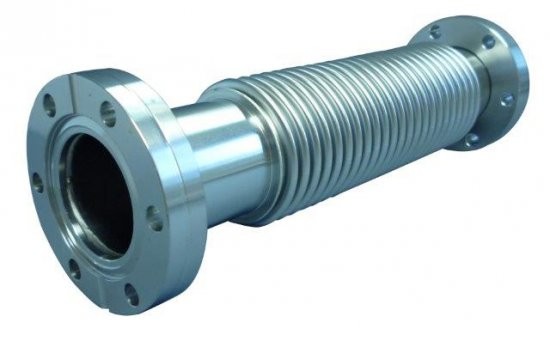

Raccord Hydroformé

Description

Brides 304L / Soufflet 316Ti
Gamme de pression: 10^–9 mbar
10 000 cycles à 20° C et 1013 mBar
Gamme de température: -196 °C à 300 °C (304L/316Ti)
Gamme de température: -196 °C à 350 °C (316L/316Ti)

Informations détaillées

Caractéristiques techniques

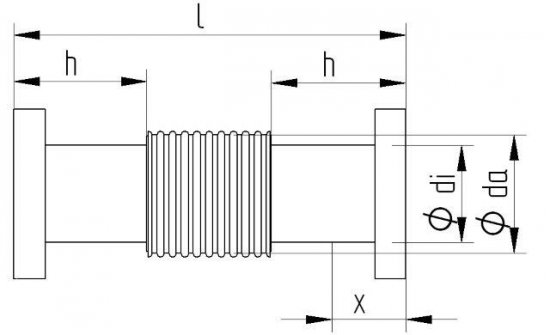

Quantité	Référence	Taille de bride	di [mm]	da [mm]	l [mm]	x [mm]	h [mm]	Matière	Type de bride	Prix
quantité de Raccord Hydroformé	7991R-F Taille de bride: CF16, di [mm]: 15, da [mm]: 21, l [mm]: 110, x [mm]: 6, h [mm]: 35, Matière: 304L, Type de bride: 1 x tournante	CF16	15	21	110	6	35	304L	1 x tournante	140,30 €
quantité de Raccord Hydroformé	7991R4-F Taille de bride: CF16, di [mm]: 15, da [mm]: 21, l [mm]: 110, x [mm]: 6, h [mm]: 35, Matière: 316L, Type de bride: 1 x tournante	CF16	15	21	110	6	35	316L	1 x tournante	154,30 €
quantité de Raccord Hydroformé	7992R-F Taille de bride: CF40, di [mm]: 40, da [mm]: 60, l [mm]: 160, x [mm]: 10, h [mm]: 55, Matière: 304L, Type de bride: 1 x tournante	CF40	40	60	160	10	55	304L	1 x tournante	170,00 €
quantité de Raccord Hydroformé	7992R4-F Taille de bride: CF40, di [mm]: 40, da [mm]: 60, l [mm]: 160, x [mm]: 10, h [mm]: 55, Matière: 316L, Type de bride: 1 x tournante	CF40	40	60	160	10	55	316L	1 x tournante	187,00 €
quantité de Raccord Hydroformé	7993R-F Taille de bride: CF63, di [mm]: 65,5, da [mm]: 60, l [mm]: 220, x [mm]: 14, h [mm]: 75, Matière: 304L, Type de bride: 1 x tournante	CF63	65,5	60	220	14	75	304L	1 x tournante	379,00 €
quantité de Raccord Hydroformé	7993R4-F Taille de bride: CF63, di [mm]: 65,5, da [mm]: 90, l [mm]: 220, x [mm]: 14, h [mm]: 75, Matière: 316L, Type de bride: 1 x tournante	CF63	65,5	90	220	14	75	316L	1 x tournante	416,90 €
quantité de Raccord Hydroformé	7994R-F Taille de bride: CF100, di [mm]: 105, da [mm]: 132, l [mm]: 230, x [mm]: 14, h [mm]: 80, Matière: 304L, Type de bride: 1 x tournante	CF100	105	132	230	14	80	304L	1 x tournante	459,00 €
quantité de Raccord Hydroformé	7994R4-F Taille de bride: CF100, di [mm]: 105, da [mm]: 132, l [mm]: 230, x [mm]: 14, h [mm]: 80, Matière: 316L, Type de bride: 1 x tournante	CF100	105	132	230	14	80	316L	1 x tournante	539,00 €
quantité de Raccord Hydroformé	7995R-F Taille de bride: CF150, di [mm]: 153, da [mm]: 180, l [mm]: 270, x [mm]: 25, h [mm]: 85, Matière: 304L, Type de bride: 1 x tournante	CF150	153	180	270	25	85	304L	1 x tournante	787,80 €
quantité de Raccord Hydroformé	7995R4-F Taille de bride: CF150, di [mm]: 153, da [mm]: 180, l [mm]: 270, x [mm]: 25, h [mm]: 85, Matière: 316L, Type de bride: 1 x tournante	CF150	153	180	270	25	85	316L	1 x tournante	866,50 €
quantité de Raccord Hydroformé	7997R-F Taille de bride: CF250, di [mm]: 250, da [mm]: 286, l [mm]: 300, x [mm]: 25, h [mm]: 85, Matière: 304L, Type de bride: 1 x tournante	CF250	250	286	300	25	85	304L	1 x tournante	1980,00 €
quantité de Raccord Hydroformé	7997R4-F Taille de bride: CF250, di [mm]: 250, da [mm]: 286, l [mm]: 300, x [mm]: 25, h [mm]: 85, Matière: 316L, Type de bride: 1 x tournante	CF250	250	286	300	25	85	316L	1 x tournante	2178,00 €
quantité de Raccord Hydroformé	7996R-F Taille de bride: CF200, l [mm]: 285, x [mm]: 25, h [mm]: 85, Matière: 304L, Type de bride: 1 x tournante	CF200			285	25	85	304L	1 x tournante	1147,70 €
quantité de Raccord Hydroformé	7996R4-F Taille de bride: CF200, l [mm]: 285, x [mm]: 25, h [mm]: 85, Matière: 316L, Type de bride: 1 x tournante	CF200			285	25	85	316L	1 x tournante	1262,50 €
Aucun résultat

Caractéristiques clés

Autre longueur sur demande

Existe aussi avec coupelles soudées sur demande

Standard/Sur mesure
