LTM & TR (translateurs)

Description

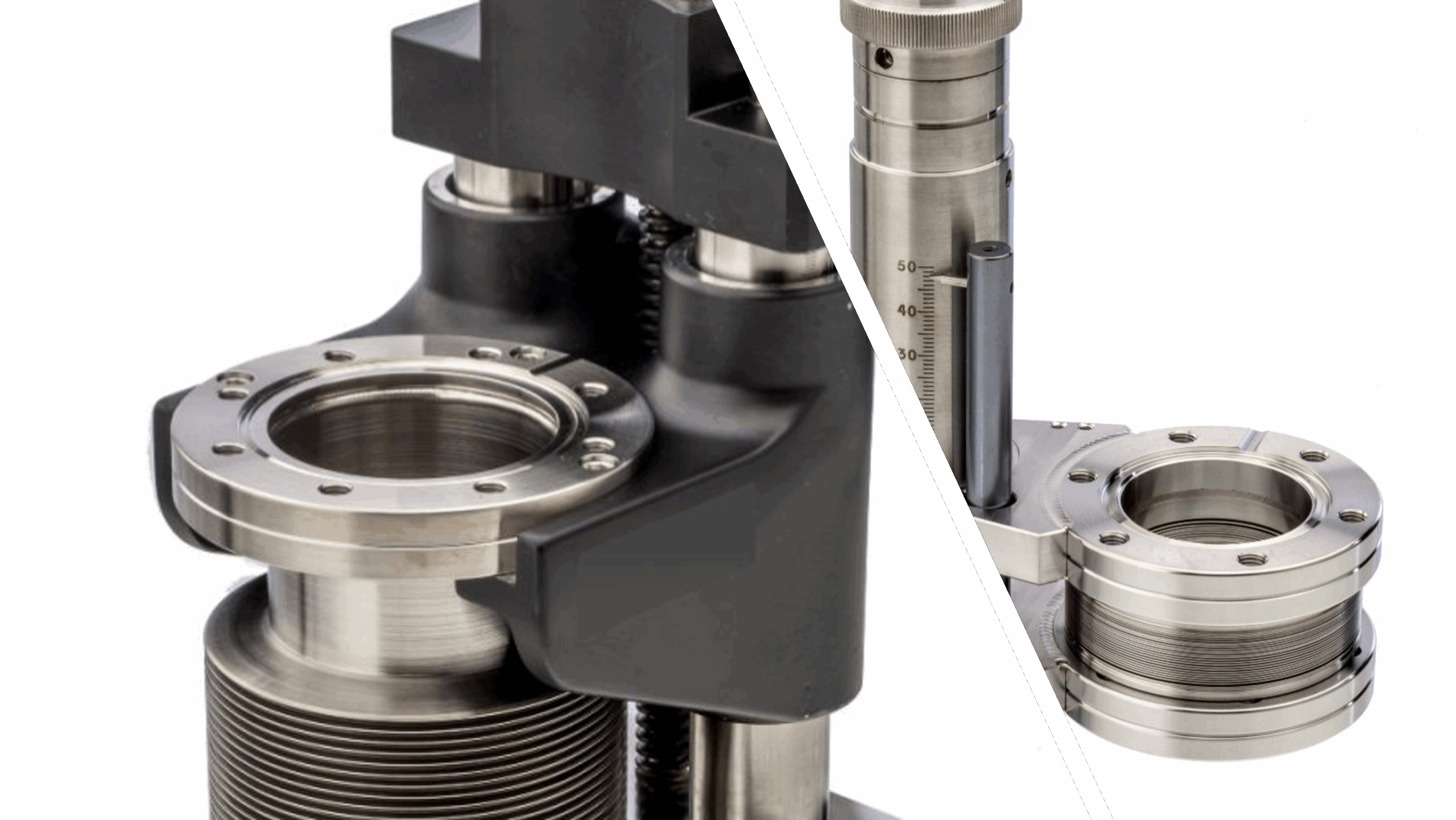

Les versions LTM et TR sont des mécanismes de transfert linéaire équipés d'un soufflet à coupelles soudées, conçus pour un mouvement mono-axe. Ils permettent le déplacement précis d'une sonde, d'un équipement d'analyse ou d'un échantillon dans une enceinte sous vide. Ces translateurs peuvent être entièrement motorisés avec des moteurs pas à pas, des moteurs pas à pas avec encodeur, et des moteurs à courant continu.

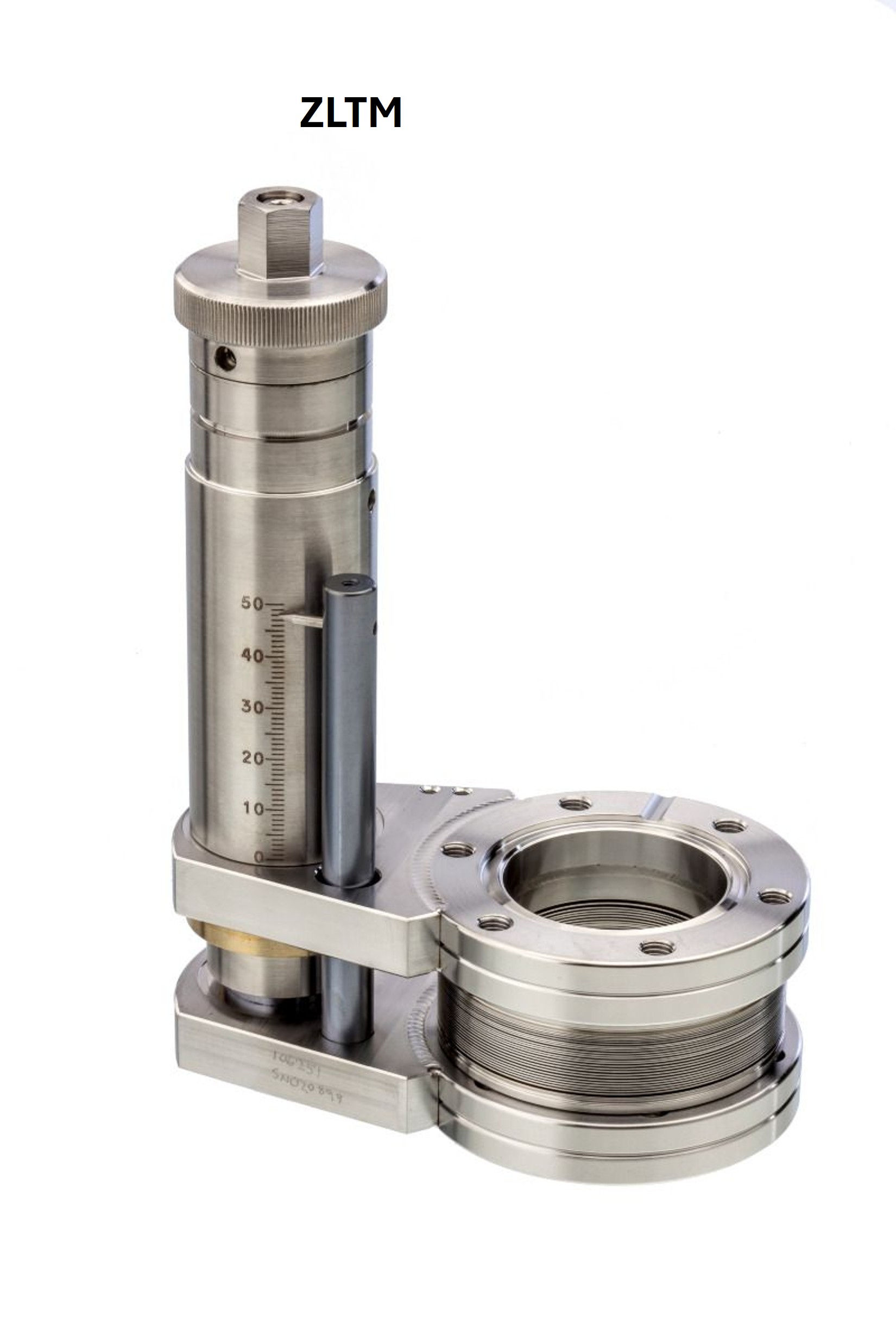

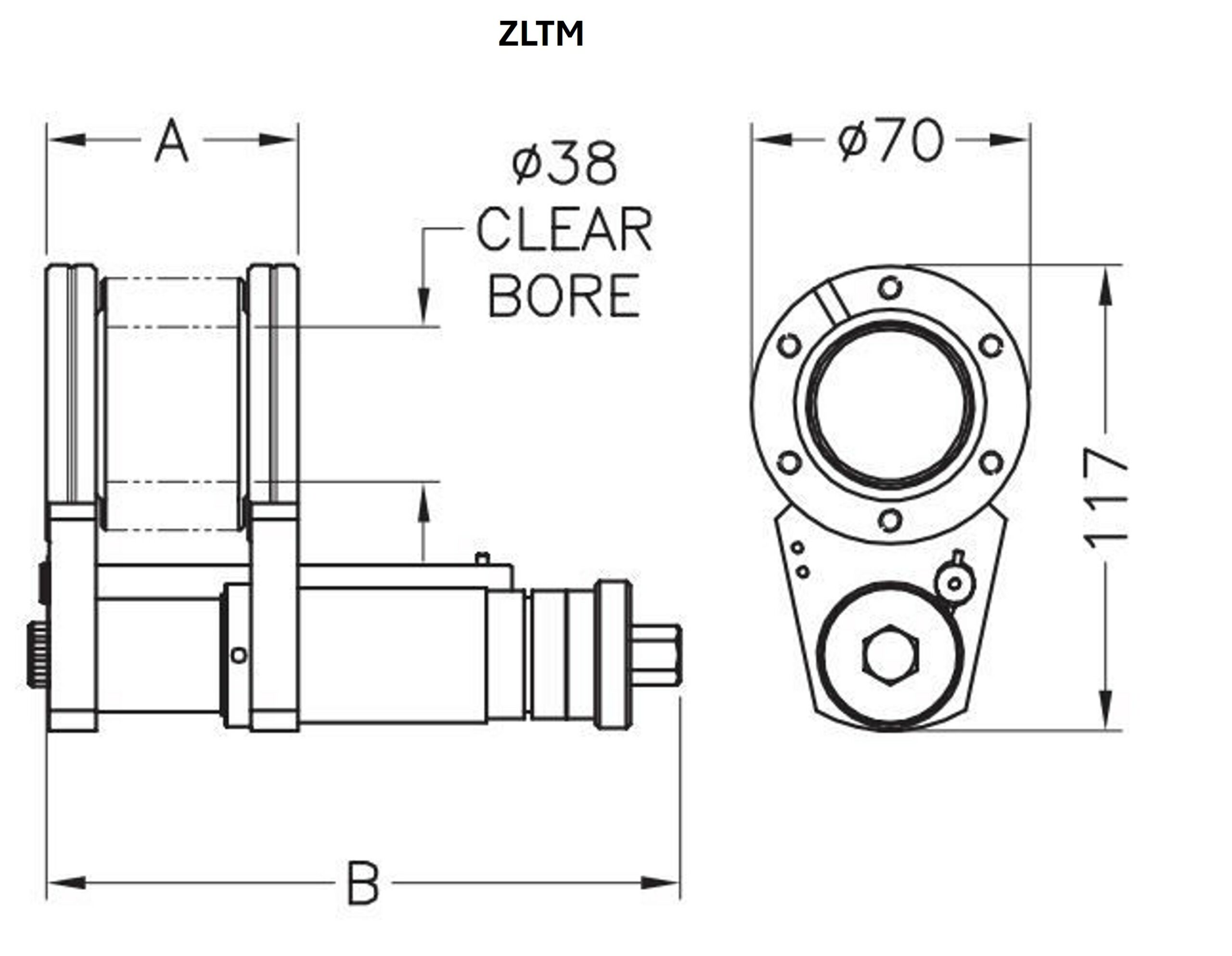

  • Version LTM : Compacte et disponible sur bride CF40 avec une ouverture de 38 mm.

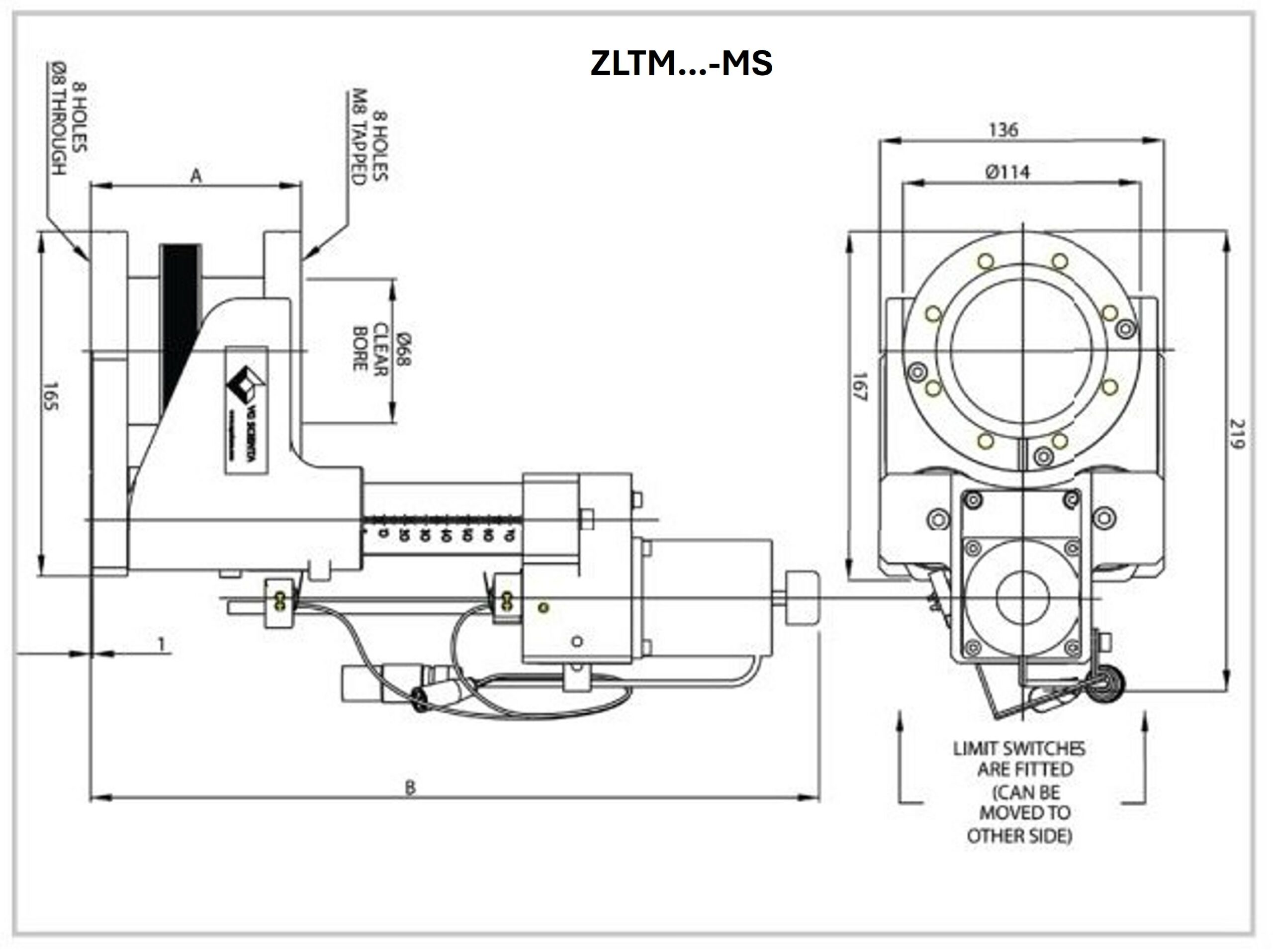

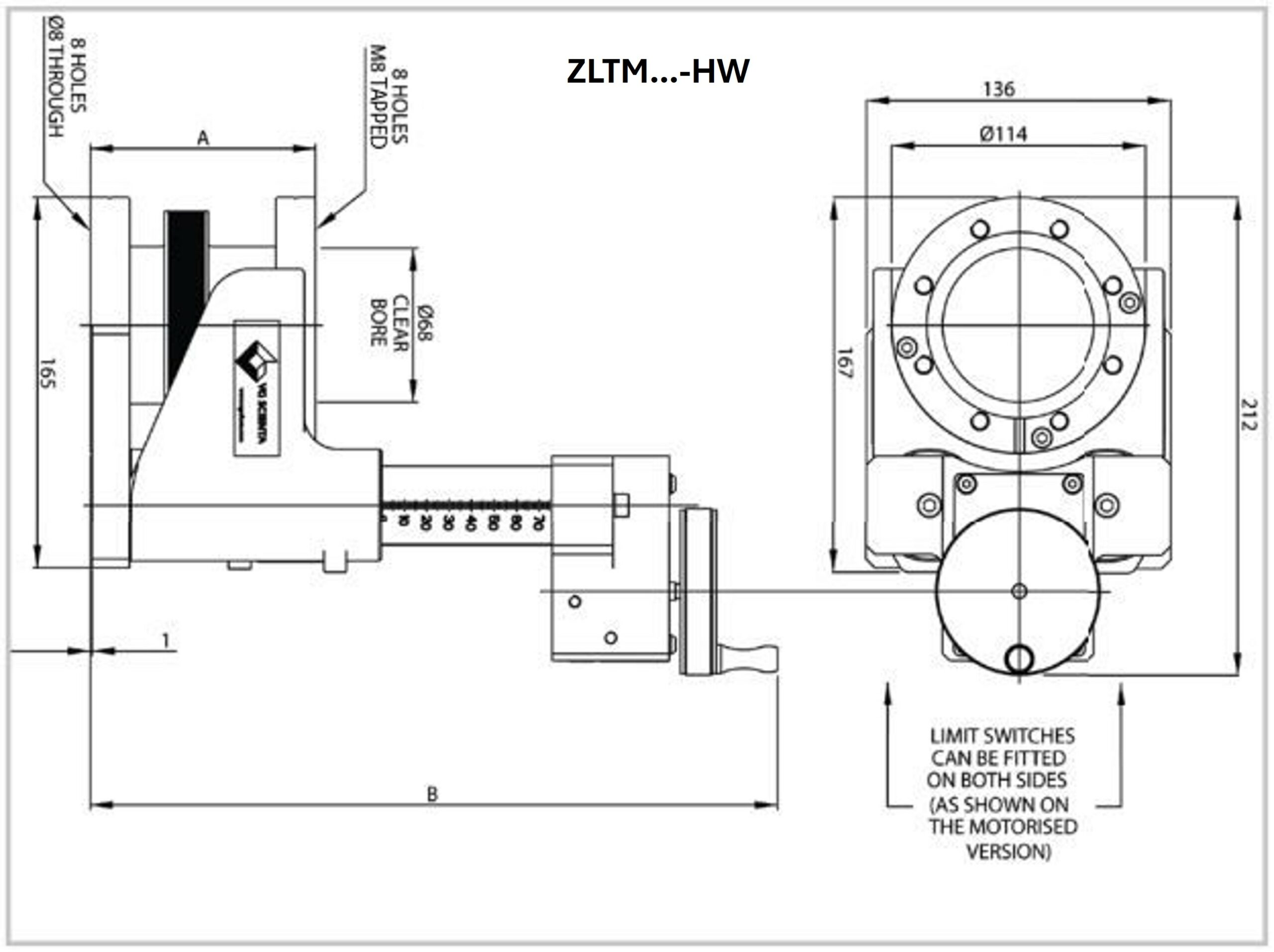

  • Version LTM-WB : Compacte et disponible sur bride CF63 avec une ouverture de 68 mm.

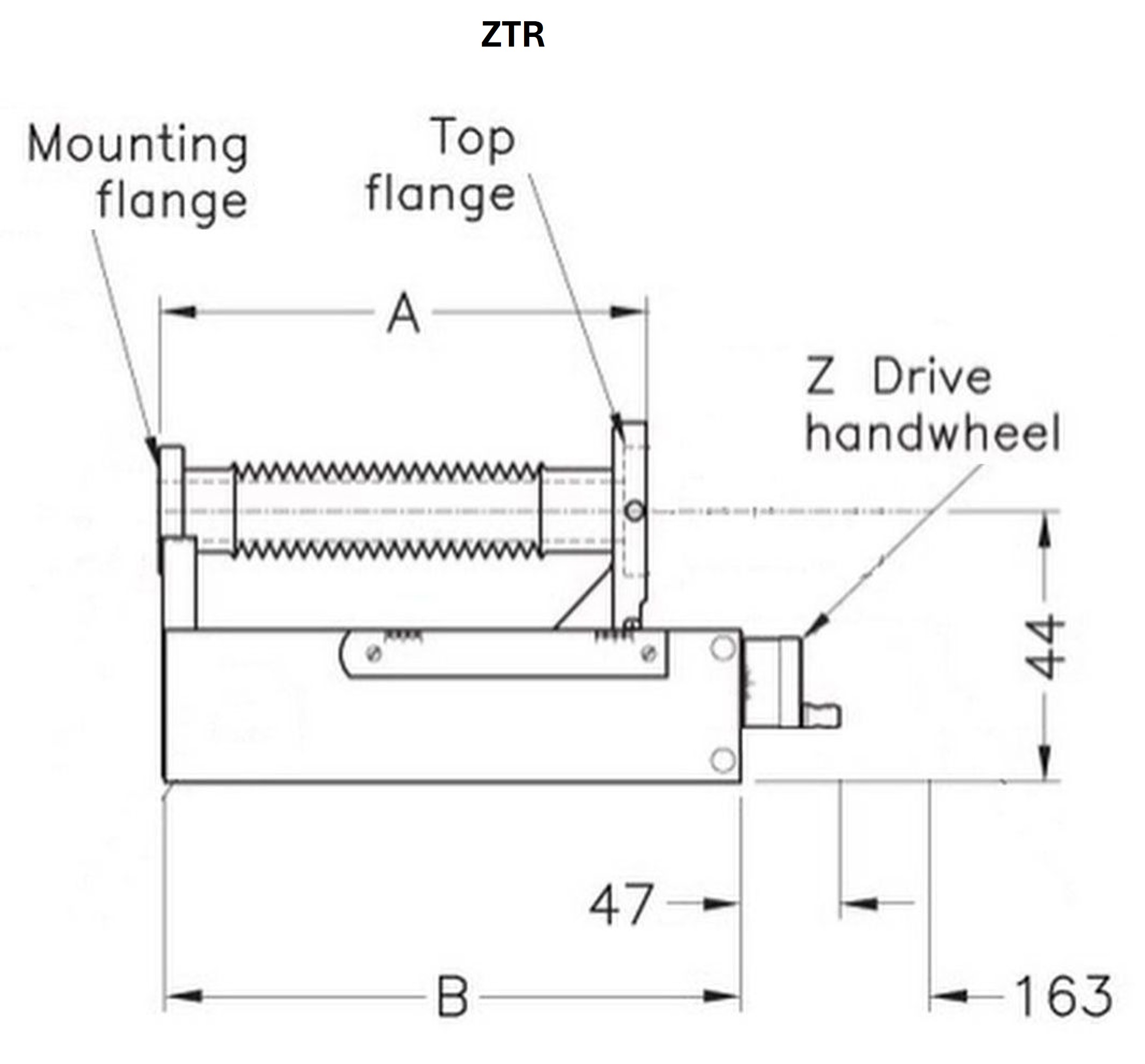

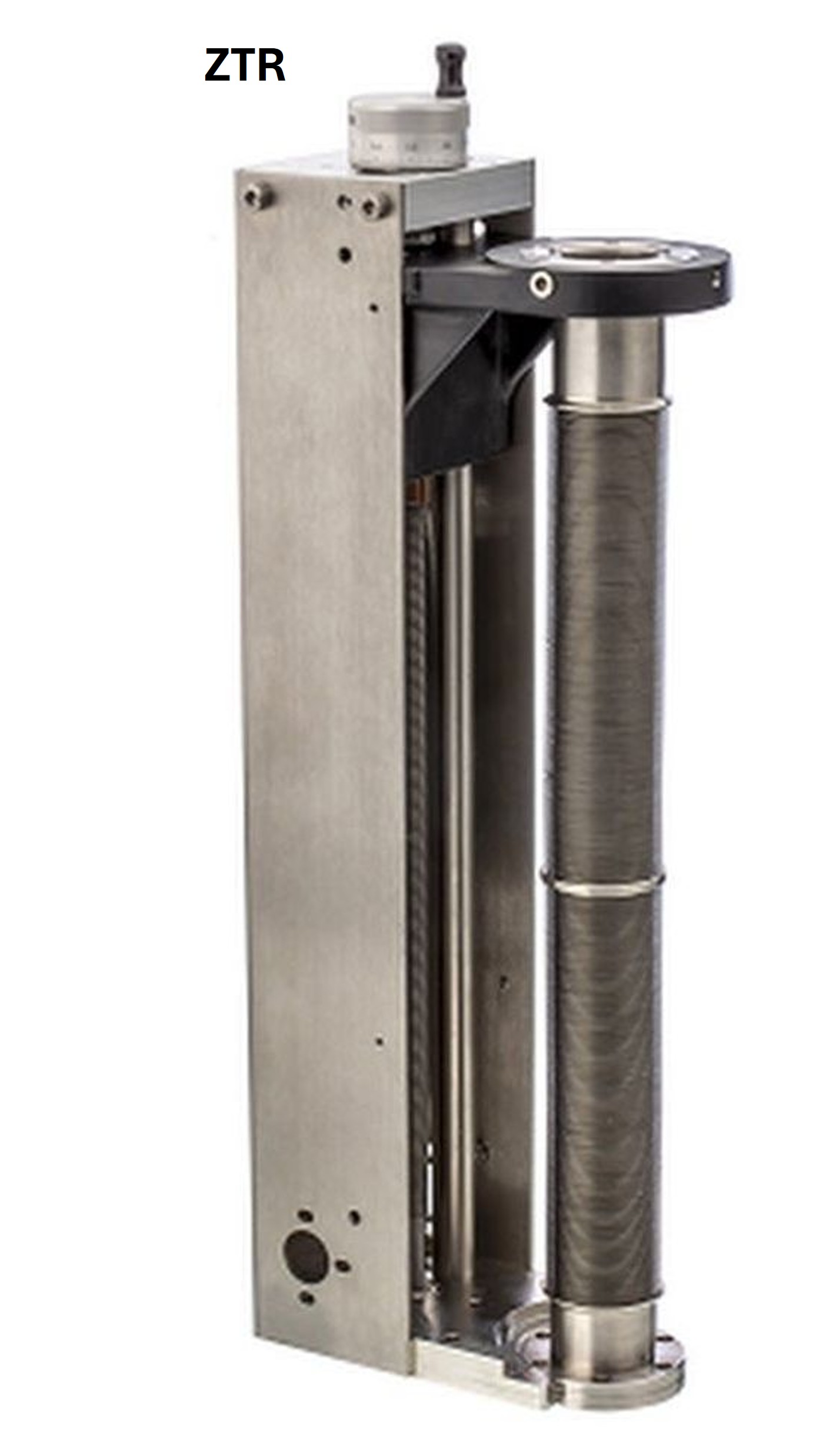

  • Version TR : Disponible sur bride CF40 avec une ouverture de 33 mm.

Variations disponibles

Ce produit est disponible en plusieurs variations.
Sélectionnez une combinaison d'attributs pour filtrer les références correspondantes :

Taille de bride
Course [mm]
Mode

Caractéristiques techniques

Quantité     Référence Taille de bride Course [mm] Mode A étendu [mm] A compressé [mm] B étendu [mm] B compressé [mm] B [mm] Température étuvage [°C] Prix
ZLTM25
Taille de bride: CF40, Course [mm]: 25, Mode: Manuel, A étendu [mm]: 63, A compressé [mm]: 38, B étendu [mm]: 159, B compressé [mm]: 134, Température étuvage [°C]: 250
CF40 25 Manuel 63 38 159 134 250 Prix sur demande
ZLTM11425HW
Taille de bride: CF63, Course [mm]: 25, Mode: Manuel, A étendu [mm]: 126, A compressé [mm]: 100, B étendu [mm]: 256, Température étuvage [°C]: 250
CF63 25 Manuel 126 100 256 250 Prix sur demande
ZLTM25M

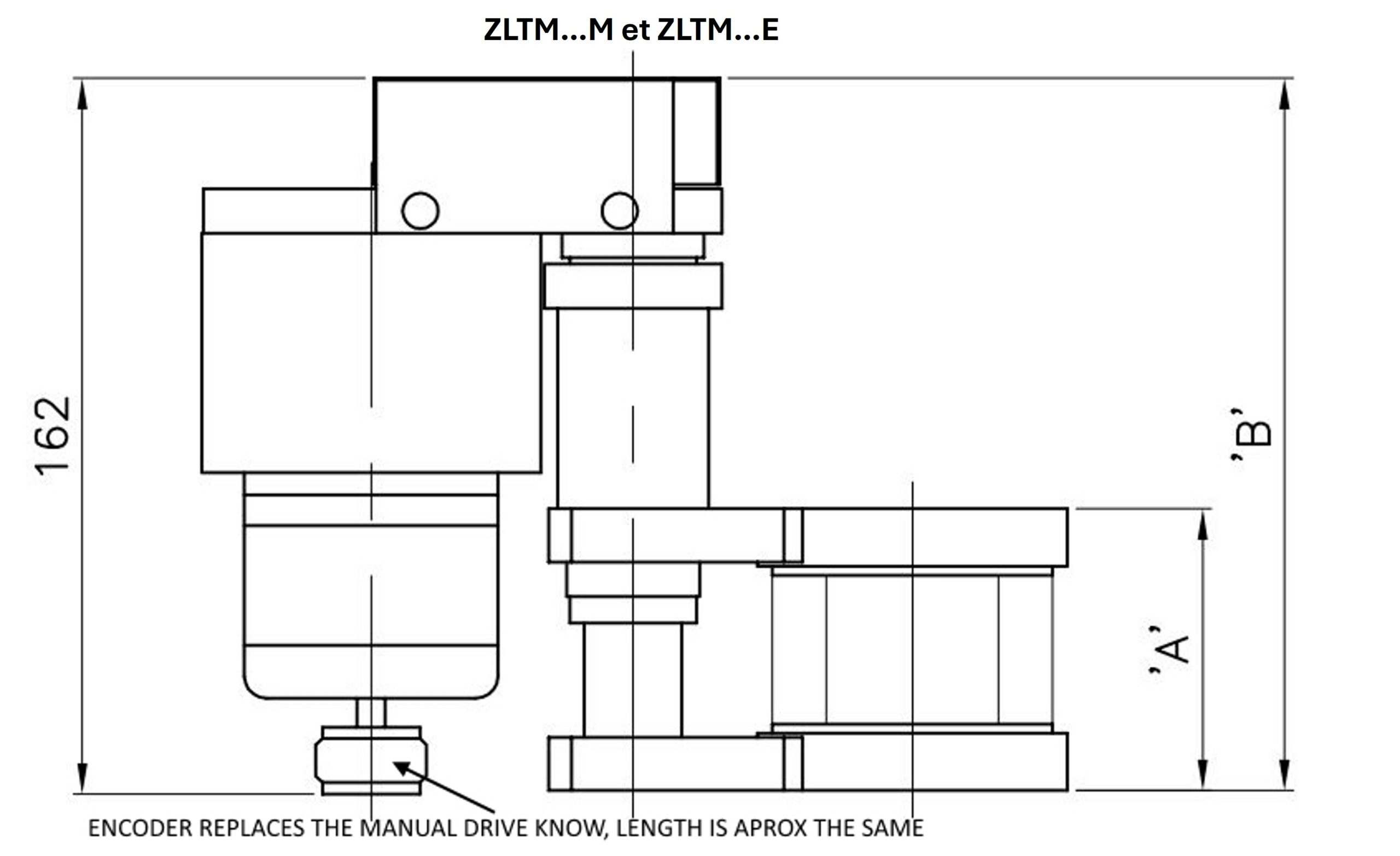

Taille de bride: CF40, Course [mm]: 25, Mode: Moteur pas-à-pas, A étendu [mm]: 63, A compressé [mm]: 38, B étendu [mm]: 162, B compressé [mm]: 137, Température étuvage [°C]: 250
CF40 25 Moteur pas-à-pas 63 38 162 137 250 Prix sur demande
ZLTM11425MS
Taille de bride: CF63, Course [mm]: 25, Mode: Moteur pas-à-pas, A étendu [mm]: 126, A compressé [mm]: 100, B étendu [mm]: 297, Température étuvage [°C]: 250
CF63 25 Moteur pas-à-pas 126 100 297 250 Prix sur demande
ZLTM25ME
Taille de bride: CF40, Course [mm]: 25, Mode: Moteur pas-à-pas avec encodeur, A étendu [mm]: 63, A compressé [mm]: 38, B étendu [mm]: 162, B compressé [mm]: 137, Température étuvage [°C]: 250
CF40 25 Moteur pas-à-pas avec encodeur 63 38 162 137 250 Prix sur demande
ZLTM11425MSE
Taille de bride: CF63, Course [mm]: 25, Mode: Moteur pas-à-pas avec encodeur, A étendu [mm]: 126, A compressé [mm]: 100, B étendu [mm]: 297, Température étuvage [°C]: 250
CF63 25 Moteur pas-à-pas avec encodeur 126 100 297 250 Prix sur demande
ZLTM25DC
Taille de bride: CF40, Course [mm]: 25, Mode: Moteur DC, A étendu [mm]: 63, A compressé [mm]: 38, B étendu [mm]: 162, B compressé [mm]: 137, Température étuvage [°C]: 250
CF40 25 Moteur DC 63 38 162 137 250 Prix sur demande
ZLTM50
Taille de bride: CF40, Course [mm]: 50, Mode: Manuel, A étendu [mm]: 92, A compressé [mm]: 42, B étendu [mm]: 215, B compressé [mm]: 165, Température étuvage [°C]: 250
CF40 50 Manuel 92 42 215 165 250 Prix sur demande
ZLTM11450HW
Taille de bride: CF63, Course [mm]: 50, Mode: Manuel, A étendu [mm]: 151, A compressé [mm]: 100, B étendu [mm]: 281, Température étuvage [°C]: 250
CF63 50 Manuel 151 100 281 250 Prix sur demande
ZLTM50M
Taille de bride: CF40, Course [mm]: 50, Mode: Moteur pas-à-pas, A étendu [mm]: 92, A compressé [mm]: 42, B étendu [mm]: 218, B compressé [mm]: 168, Température étuvage [°C]: 250
CF40 50 Moteur pas-à-pas 92 42 218 168 250 Prix sur demande
ZLTM11450MS
Taille de bride: CF63, Course [mm]: 50, Mode: Moteur pas-à-pas, A étendu [mm]: 151, A compressé [mm]: 100, B étendu [mm]: 322, Température étuvage [°C]: 250
CF63 50 Moteur pas-à-pas 151 100 322 250 Prix sur demande
ZLTM50ME
Taille de bride: CF40, Course [mm]: 50, Mode: Moteur pas-à-pas avec encodeur, A étendu [mm]: 92, A compressé [mm]: 42, B étendu [mm]: 218, B compressé [mm]: 168, Température étuvage [°C]: 250
CF40 50 Moteur pas-à-pas avec encodeur 92 42 218 168 250 Prix sur demande
ZLTM11450MSE
Taille de bride: CF63, Course [mm]: 50, Mode: Moteur pas-à-pas avec encodeur, A étendu [mm]: 151, A compressé [mm]: 100, B étendu [mm]: 322, Température étuvage [°C]: 250
CF63 50 Moteur pas-à-pas avec encodeur 151 100 322 250 Prix sur demande
ZLTM50DC
Taille de bride: CF40, Course [mm]: 50, Mode: Moteur DC, A étendu [mm]: 92, A compressé [mm]: 42, B étendu [mm]: 218, B compressé [mm]: 168, Température étuvage [°C]: 250
CF40 50 Moteur DC 92 42 218 168 250 Prix sur demande
ZLTM75
Taille de bride: CF40, Course [mm]: 75, Mode: Manuel, A étendu [mm]: 125, A compressé [mm]: 50, B étendu [mm]: 258, B compressé [mm]: 183, Température étuvage [°C]: 250
CF40 75 Manuel 125 50 258 183 250 Prix sur demande
ZLTM11475HW
Taille de bride: CF63, Course [mm]: 75, Mode: Manuel, A étendu [mm]: 176, A compressé [mm]: 100, B étendu [mm]: 306, Température étuvage [°C]: 250
CF63 75 Manuel 176 100 306 250 Prix sur demande
ZLTM75M
Taille de bride: CF40, Course [mm]: 75, Mode: Moteur pas-à-pas, A étendu [mm]: 125, A compressé [mm]: 50, B étendu [mm]: 261, B compressé [mm]: 186, Température étuvage [°C]: 250
CF40 75 Moteur pas-à-pas 125 50 261 186 250 Prix sur demande
ZLTM11475MS
Taille de bride: CF63, Course [mm]: 75, Mode: Moteur pas-à-pas, A étendu [mm]: 176, A compressé [mm]: 100, B étendu [mm]: 347, Température étuvage [°C]: 250
CF63 75 Moteur pas-à-pas 176 100 347 250 Prix sur demande
ZLTM75ME
Taille de bride: CF40, Course [mm]: 75, Mode: Moteur pas-à-pas avec encodeur, A étendu [mm]: 125, A compressé [mm]: 50, B étendu [mm]: 261, B compressé [mm]: 186, Température étuvage [°C]: 250
CF40 75 Moteur pas-à-pas avec encodeur 125 50 261 186 250 Prix sur demande
ZLTM11475MSE
Taille de bride: CF63, Course [mm]: 75, Mode: Moteur pas-à-pas avec encodeur, A étendu [mm]: 176, A compressé [mm]: 100, B étendu [mm]: 347, Température étuvage [°C]: 250
CF63 75 Moteur pas-à-pas avec encodeur 176 100 347 250 Prix sur demande
ZLTM75DC
Taille de bride: CF40, Course [mm]: 75, Mode: Moteur DC, A étendu [mm]: 125, A compressé [mm]: 50, B étendu [mm]: 261, B compressé [mm]: 186, Température étuvage [°C]: 250
CF40 75 Moteur DC 125 50 261 186 250 Prix sur demande
ZLTM100
Taille de bride: CF40, Course [mm]: 100, Mode: Manuel, A étendu [mm]: 163, A compressé [mm]: 63, B étendu [mm]: 310, B compressé [mm]: 210, Température étuvage [°C]: 250
CF40 100 Manuel 163 63 310 210 250 Prix sur demande
ZLTM114100HW
Taille de bride: CF63, Course [mm]: 100, Mode: Manuel, A étendu [mm]: 201, A compressé [mm]: 100, B étendu [mm]: 331, Température étuvage [°C]: 250
CF63 100 Manuel 201 100 331 250 Prix sur demande
ZLTM100M
Taille de bride: CF40, Course [mm]: 100, Mode: Moteur pas-à-pas, A étendu [mm]: 163, A compressé [mm]: 63, B étendu [mm]: 313, B compressé [mm]: 213, Température étuvage [°C]: 250
CF40 100 Moteur pas-à-pas 163 63 313 213 250 Prix sur demande
ZLTM114100MS
Taille de bride: CF63, Course [mm]: 100, Mode: Moteur pas-à-pas, A étendu [mm]: 201, A compressé [mm]: 100, B étendu [mm]: 372, Température étuvage [°C]: 250
CF63 100 Moteur pas-à-pas 201 100 372 250 Prix sur demande
ZLTM100ME
Taille de bride: CF40, Course [mm]: 100, Mode: Moteur pas-à-pas avec encodeur, A étendu [mm]: 163, A compressé [mm]: 63, B étendu [mm]: 313, B compressé [mm]: 213, Température étuvage [°C]: 250
CF40 100 Moteur pas-à-pas avec encodeur 163 63 313 213 250 Prix sur demande
ZLTM114100MSE
Taille de bride: CF63, Course [mm]: 100, Mode: Moteur pas-à-pas avec encodeur, A étendu [mm]: 201, A compressé [mm]: 100, B étendu [mm]: 372, Température étuvage [°C]: 250
CF63 100 Moteur pas-à-pas avec encodeur 201 100 372 250 Prix sur demande
ZLTM100DC
Taille de bride: CF40, Course [mm]: 100, Mode: Moteur DC, A étendu [mm]: 163, A compressé [mm]: 63, B étendu [mm]: 313, B compressé [mm]: 213, Température étuvage [°C]: 250
CF40 100 Moteur DC 163 63 313 213 250 Prix sur demande
ZLTM150
Taille de bride: CF40, Course [mm]: 150, Mode: Manuel, A étendu [mm]: 215, A compressé [mm]: 65, B étendu [mm]: 434, B compressé [mm]: 284
CF40 150 Manuel 215 65 434 284 Prix sur demande
ZLTM114150HW
Taille de bride: CF63, Course [mm]: 150, Mode: Manuel, A étendu [mm]: 251, A compressé [mm]: 100, B étendu [mm]: 381, Température étuvage [°C]: 250
CF63 150 Manuel 251 100 381 250 Prix sur demande
ZTR1570
Taille de bride: CF40, Course [mm]: 150, Mode: Manuel, A étendu [mm]: 279, A compressé [mm]: 129, B [mm]: 314, Température étuvage [°C]: 250
CF40 150 Manuel 279 129 314 250 Prix sur demande
ZLTM150M
Taille de bride: CF40, Course [mm]: 150, Mode: Moteur pas-à-pas, A étendu [mm]: 215, A compressé [mm]: 65, B étendu [mm]: 437, B compressé [mm]: 287, Température étuvage [°C]: 250
CF40 150 Moteur pas-à-pas 215 65 437 287 250 Prix sur demande
ZLTM114150MS
Taille de bride: CF63, Course [mm]: 150, Mode: Moteur pas-à-pas, A étendu [mm]: 251, A compressé [mm]: 100, B étendu [mm]: 422, Température étuvage [°C]: 250
CF63 150 Moteur pas-à-pas 251 100 422 250 Prix sur demande
ZTR1570W
Taille de bride: CF40, Course [mm]: 150, Mode: Moteur pas-à-pas, A étendu [mm]: 279, A compressé [mm]: 129, B [mm]: 314, Température étuvage [°C]: 250
CF40 150 Moteur pas-à-pas 279 129 314 250 Prix sur demande
ZLTM150ME
Taille de bride: CF40, Course [mm]: 150, Mode: Moteur pas-à-pas avec encodeur, A étendu [mm]: 215, A compressé [mm]: 65, B étendu [mm]: 437, B compressé [mm]: 287, Température étuvage [°C]: 250
CF40 150 Moteur pas-à-pas avec encodeur 215 65 437 287 250 Prix sur demande
ZLTM114150MSE
Taille de bride: CF63, Course [mm]: 150, Mode: Moteur pas-à-pas avec encodeur, A étendu [mm]: 251, A compressé [mm]: 100, B étendu [mm]: 422, Température étuvage [°C]: 250
CF63 150 Moteur pas-à-pas avec encodeur 251 100 422 250 Prix sur demande
ZTR1570E
Taille de bride: CF40, Course [mm]: 150, Mode: Moteur pas-à-pas avec encodeur, A étendu [mm]: 279, A compressé [mm]: 129, B [mm]: 314, Température étuvage [°C]: 250
CF40 150 Moteur pas-à-pas avec encodeur 279 129 314 250 Prix sur demande
ZLTM150DC
Taille de bride: CF40, Course [mm]: 150, Mode: Moteur DC, A étendu [mm]: 215, A compressé [mm]: 65, B étendu [mm]: 437, B compressé [mm]: 287, Température étuvage [°C]: 250
CF40 150 Moteur DC 215 65 437 287 250 Prix sur demande
ZTR3070
Taille de bride: CF40, Course [mm]: 300, Mode: Manuel, A étendu [mm]: 466, A compressé [mm]: 166, B [mm]: 499, Température étuvage [°C]: 250
CF40 300 Manuel 466 166 499 250 Prix sur demande
ZTR3070W
Taille de bride: CF40, Course [mm]: 300, Mode: Moteur pas-à-pas, A étendu [mm]: 466, A compressé [mm]: 166, B [mm]: 499, Température étuvage [°C]: 250
CF40 300 Moteur pas-à-pas 466 166 499 250 Prix sur demande
ZTR3070E
Taille de bride: CF40, Course [mm]: 300, Mode: Moteur pas-à-pas avec encodeur, A étendu [mm]: 466, A compressé [mm]: 166, B [mm]: 499, Température étuvage [°C]: 250
CF40 300 Moteur pas-à-pas avec encodeur 466 166 499 250 Prix sur demande
ZTR4570
Taille de bride: CF40, Course [mm]: 450, Mode: Manuel, A étendu [mm]: 652, A compressé [mm]: 202, B [mm]: 685, Température étuvage [°C]: 250
CF40 450 Manuel 652 202 685 250 Prix sur demande
ZTR4570W
Taille de bride: CF40, Course [mm]: 450, Mode: Moteur pas-à-pas, A étendu [mm]: 652, A compressé [mm]: 202, B [mm]: 685, Température étuvage [°C]: 250
CF40 450 Moteur pas-à-pas 652 202 685 250 Prix sur demande
ZTR4570E
Taille de bride: CF40, Course [mm]: 450, Mode: Moteur pas-à-pas avec encodeur, A étendu [mm]: 652, A compressé [mm]: 202, B [mm]: 685, Température étuvage [°C]: 250
CF40 450 Moteur pas-à-pas avec encodeur 652 202 685 250 Prix sur demande
ZTR6070
Taille de bride: CF40, Course [mm]: 600, Mode: Manuel, A étendu [mm]: 815, A compressé [mm]: 215, B [mm]: 849, Température étuvage [°C]: 250
CF40 600 Manuel 815 215 849 250 Prix sur demande
ZTR6070W
Taille de bride: CF40, Course [mm]: 600, Mode: Moteur pas-à-pas, A étendu [mm]: 815, A compressé [mm]: 215, B [mm]: 849, Température étuvage [°C]: 250
CF40 600 Moteur pas-à-pas 815 215 849 250 Prix sur demande
ZTR6070E
Taille de bride: CF40, Course [mm]: 600, Mode: Moteur pas-à-pas avec encodeur, A étendu [mm]: 815, A compressé [mm]: 215, B [mm]: 849, Température étuvage [°C]: 250
CF40 600 Moteur pas-à-pas avec encodeur 815 215 849 250 Prix sur demande
Aucun résultat

Caractéristiques clés

Géométrie compacte

Mouvement précis et reproductible

Version manuelle et motorisée
