DPRF (rotation creuse)

Description

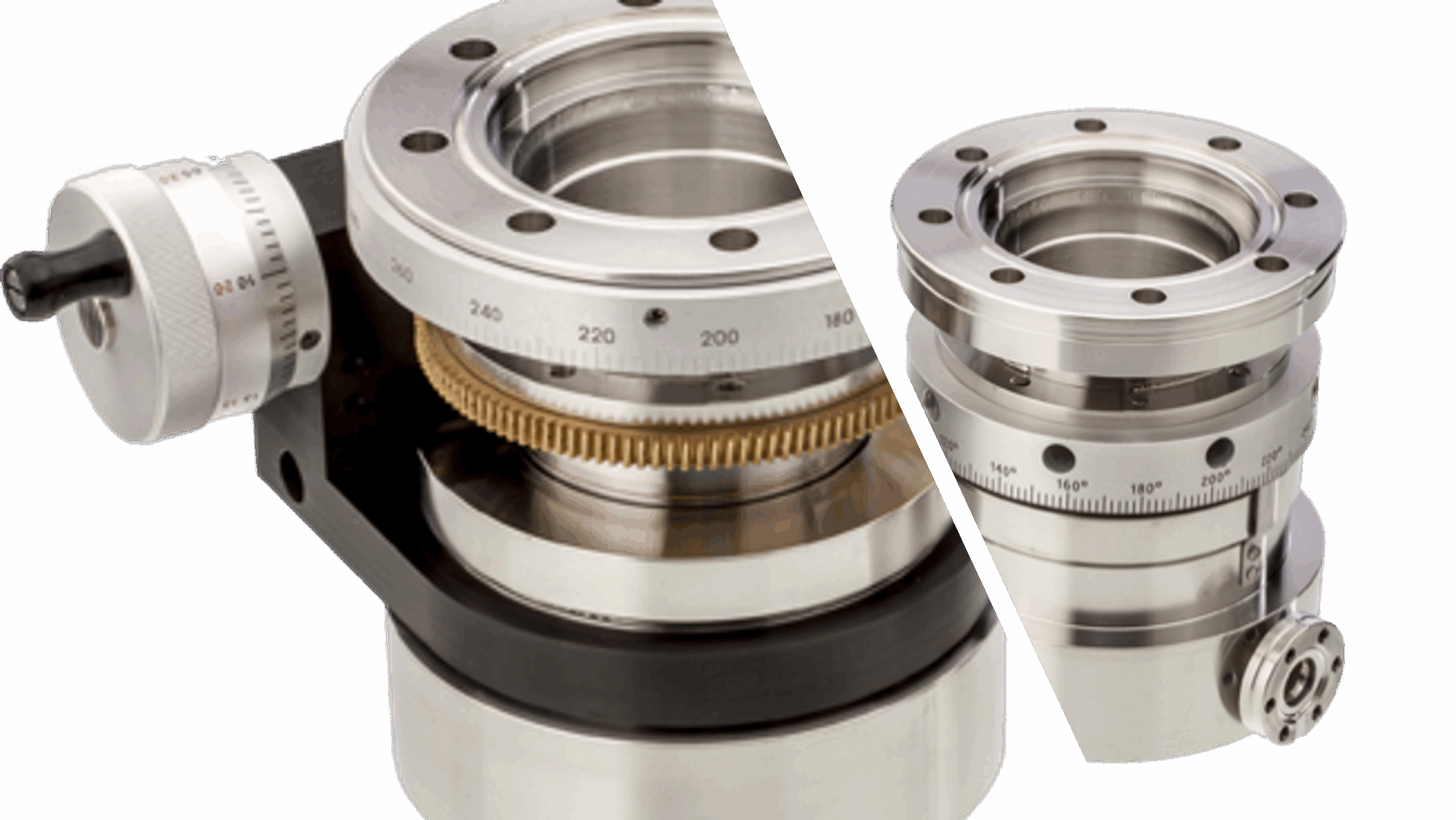

Les traversées rotatives à pompage différentiel DPRF sont disponibles en versions manuelle avec clé, manuelle avec vis sans fin, et motorisée (DC ou pas-à-pas). Elles sont disponibles sur brides CF40 et CF63. Ces rotations creuses permettent d'insérer et de faire tourner en continu des instruments tels que des cryostats dans une enceinte à vide, sans affecter la pression dans l'enceinte. Ce type de rotation élimine le risque d'enchevêtrement ou d'endommagement des câbles ou tuyaux pendant la rotation. Les joints en PTFE peuvent être remplacés aisément afin de garantir un entretien et une durée de vie optimale.

Version DPRF25 : montée sur bride CF40, elle présente une ouverture de 25 mm et un étage de pompage CF16, pouvant supporter des charges jusqu'à 80 kg.
Version DPRF55 : montée sur bride CF63, elle présente une ouverture de 55 mm et deux étages de pompage CF16, pouvant supporter des charges jusqu'à 130 kg.

Informations détaillées

Caractéristiques techniques

Quantité	Référence	Taille de bride	Type trous bride rotative	Type trous bride fixe	Mode	Résolution [°]	Vitesse de rotation max [tr/min]	Couple pour rotation	Charge axiale max [kg]	Couple radiale max [Nm]	Température d'étuvage [°C]	Prix

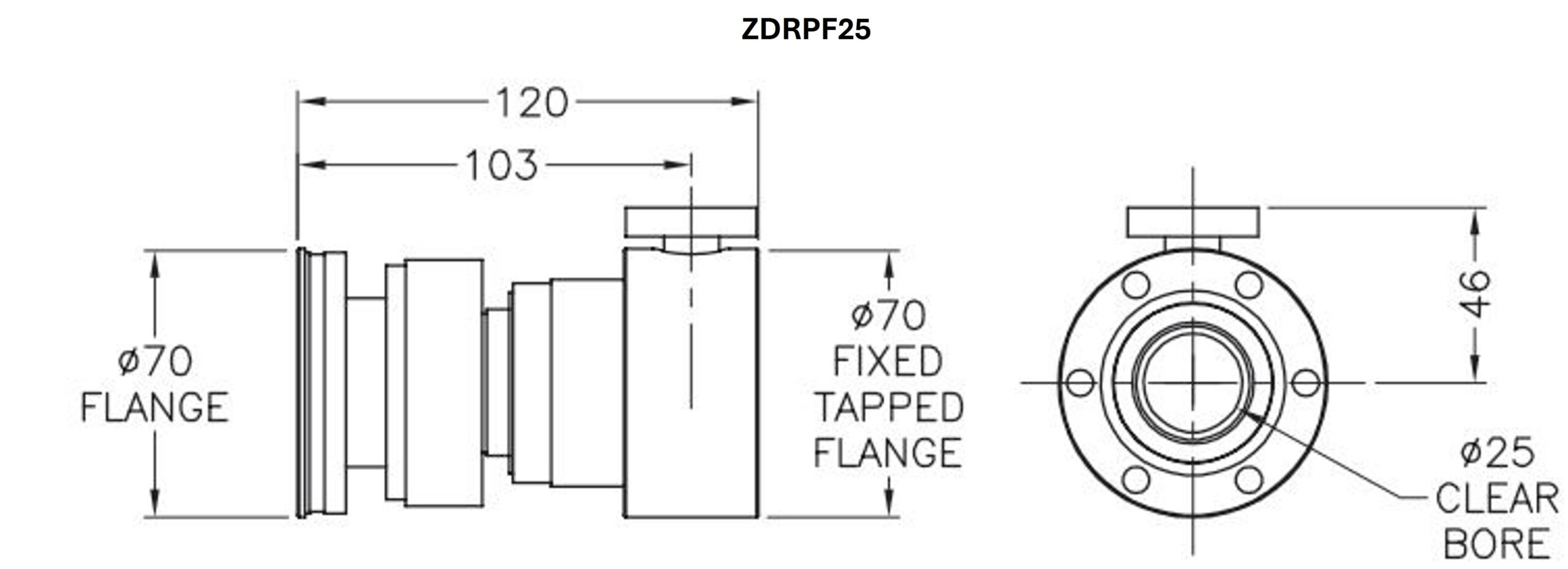

quantité de DPRF (rotation creuse)	ZDPRF25 Taille de bride: CF40, Type trous bride rotative: Lisse, Type trous bride fixe: M6, Mode: Manuel avec clef, Résolution [°]: 2, Couple pour rotation: 4, Charge axiale max [kg]: 80, Couple radiale max [Nm]: 9, Température d'étuvage [°C]: 230°C	CF40	Lisse	M6	Manuel avec clef	2		4	80	9	230°C	Prix sur demande

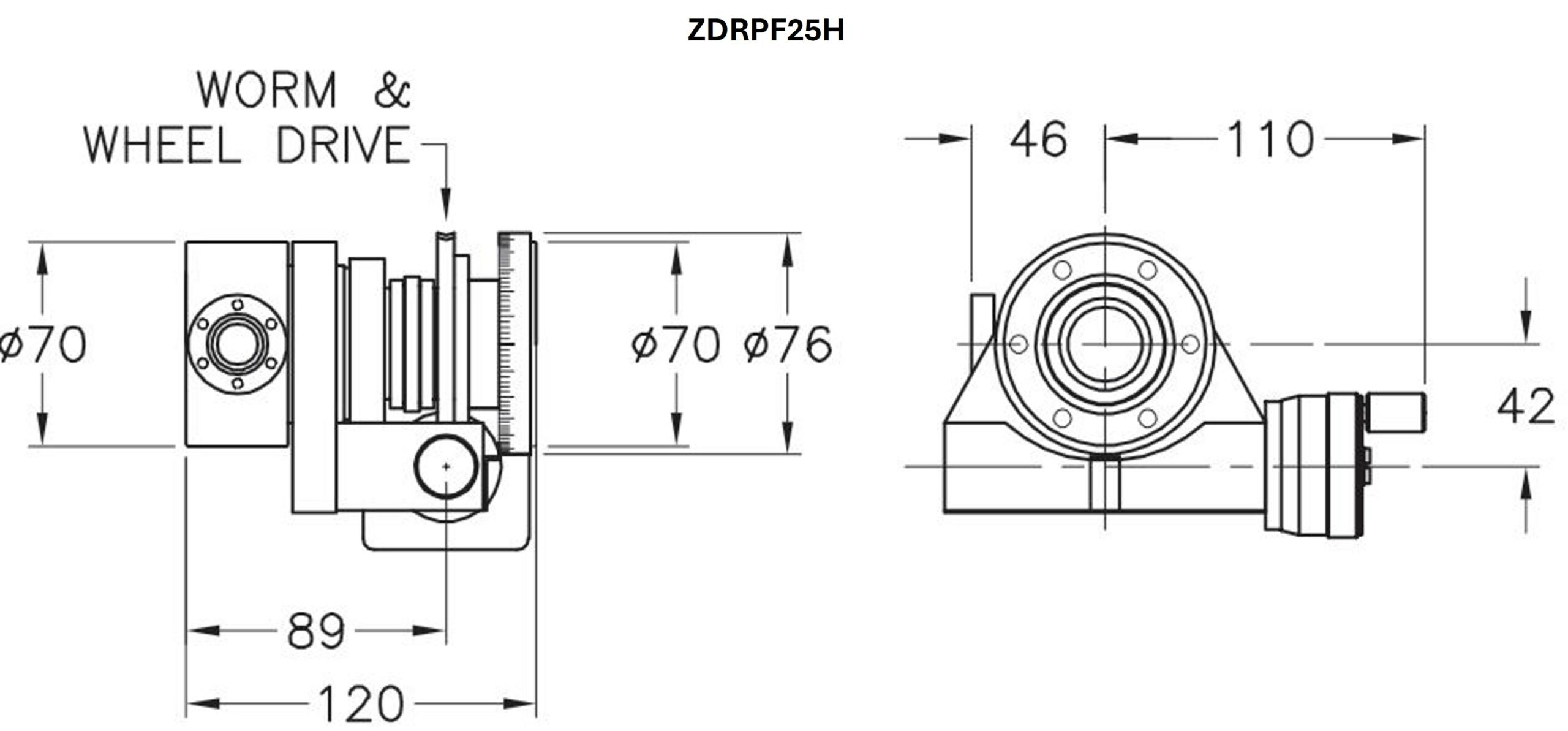

quantité de DPRF (rotation creuse)	ZDPRF25H Taille de bride: CF40, Type trous bride rotative: Lisse, Type trous bride fixe: M6, Mode: Manuel avec vis sans fin, Résolution [°]: 0,05, Vitesse de rotation max [tr/min]: 1,5, Couple pour rotation: 0,2, Charge axiale max [kg]: 80, Couple radiale max [Nm]: 9, Température d'étuvage [°C]: 230°C	CF40	Lisse	M6	Manuel avec vis sans fin	0,05	1,5	0,2	80	9	230°C	Prix sur demande

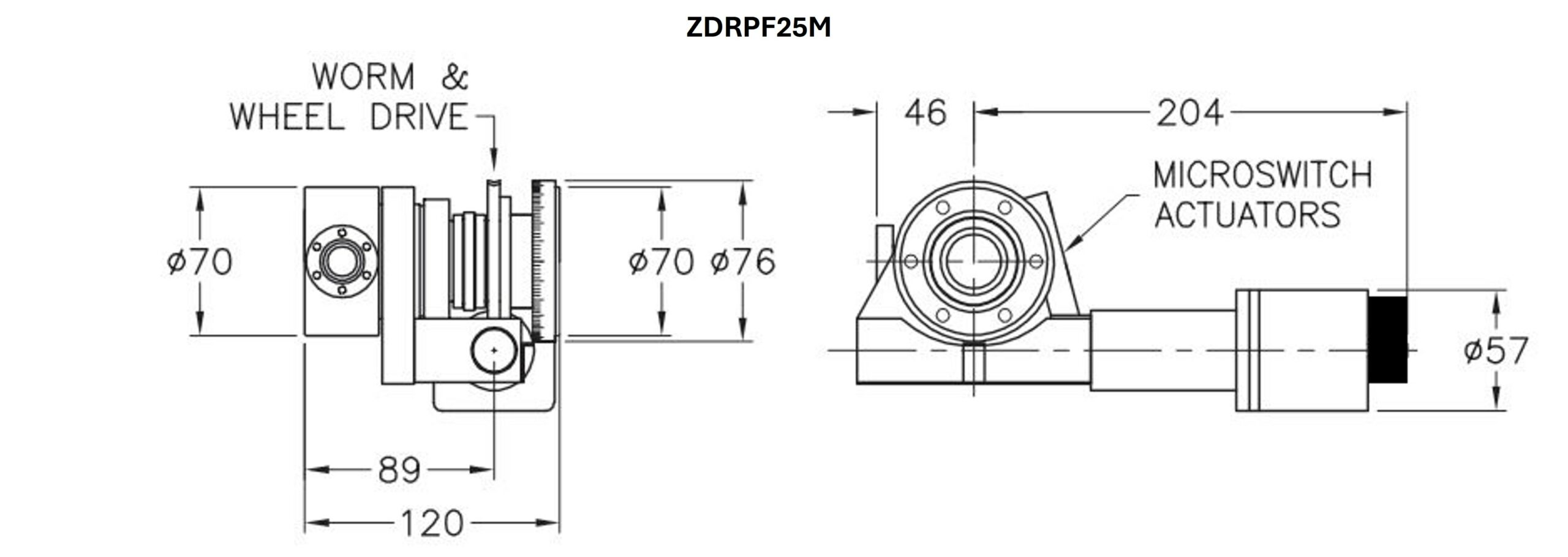

quantité de DPRF (rotation creuse)	ZDPRF25M Taille de bride: CF40, Type trous bride rotative: Lisse, Type trous bride fixe: M6, Mode: Motorisé pas-à-pas, Résolution [°]: 0,01, Vitesse de rotation max [tr/min]: 3, Charge axiale max [kg]: 80, Couple radiale max [Nm]: 9, Température d'étuvage [°C]: 230°C	CF40	Lisse	M6	Motorisé pas-à-pas	0,01	3		80	9	230°C	Prix sur demande

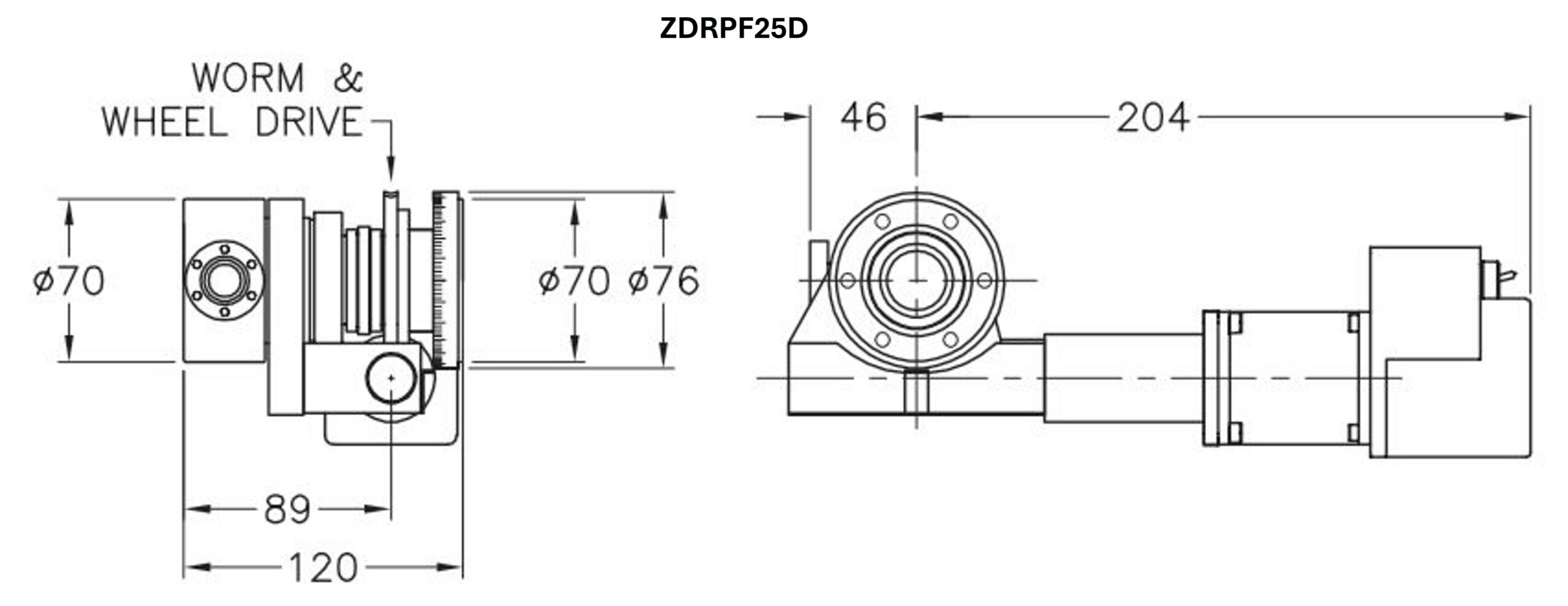

quantité de DPRF (rotation creuse)	ZDPRF25D Taille de bride: CF40, Type trous bride rotative: Lisse, Type trous bride fixe: M6, Mode: Motorisé DC, Vitesse de rotation max [tr/min]: 3, Charge axiale max [kg]: 80, Couple radiale max [Nm]: 9, Température d'étuvage [°C]: 230°C	CF40	Lisse	M6	Motorisé DC		3		80	9	230°C	Prix sur demande

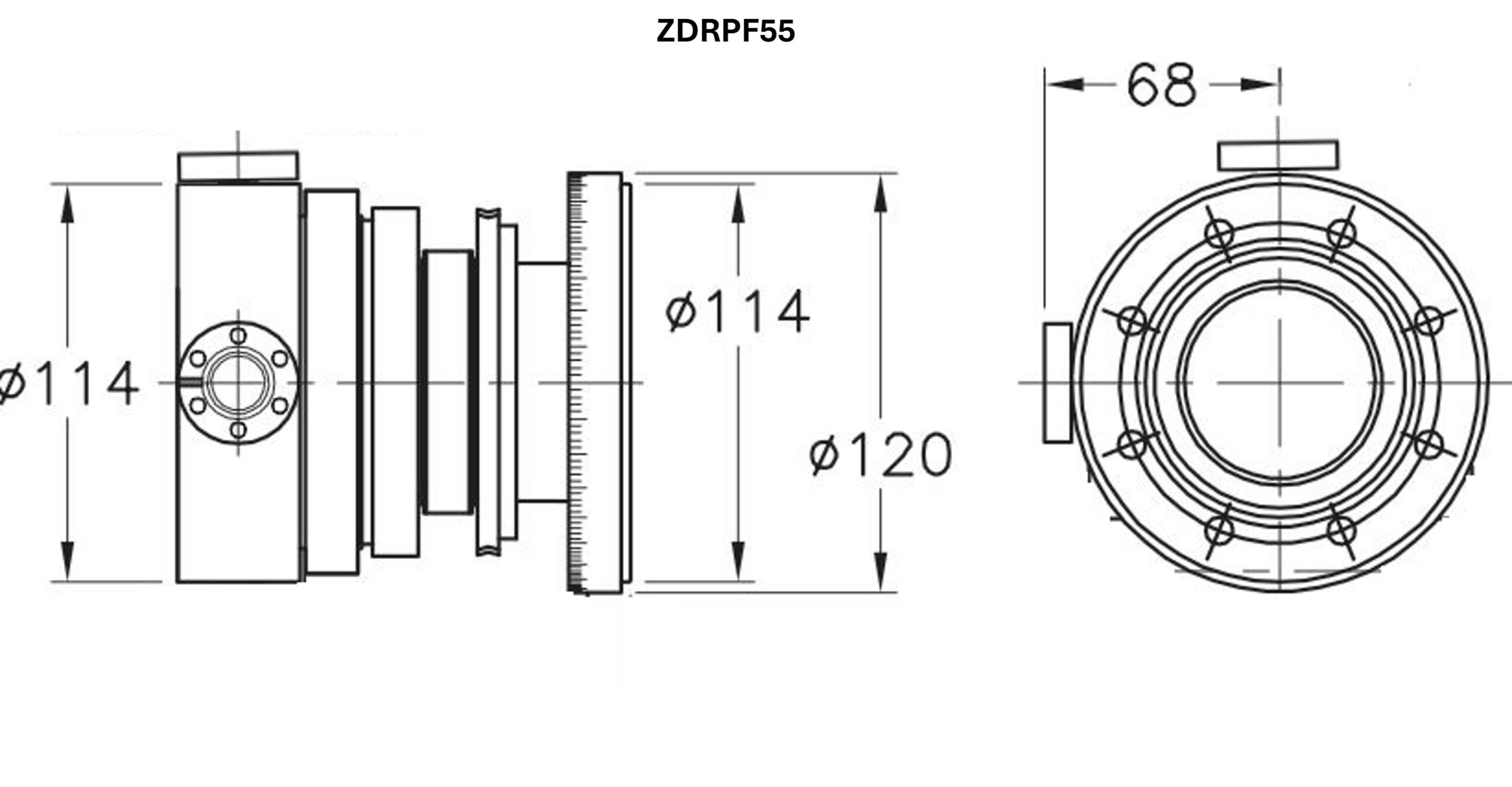

quantité de DPRF (rotation creuse)	ZDPRF55 Taille de bride: CF63, Type trous bride rotative: Lisse, Type trous bride fixe: M8, Mode: Manuel avec clef, Résolution [°]: 2, Couple pour rotation: 8, Charge axiale max [kg]: 130, Couple radiale max [Nm]: 10, Température d'étuvage [°C]: 230°C	CF63	Lisse	M8	Manuel avec clef	2		8	130	10	230°C	Prix sur demande

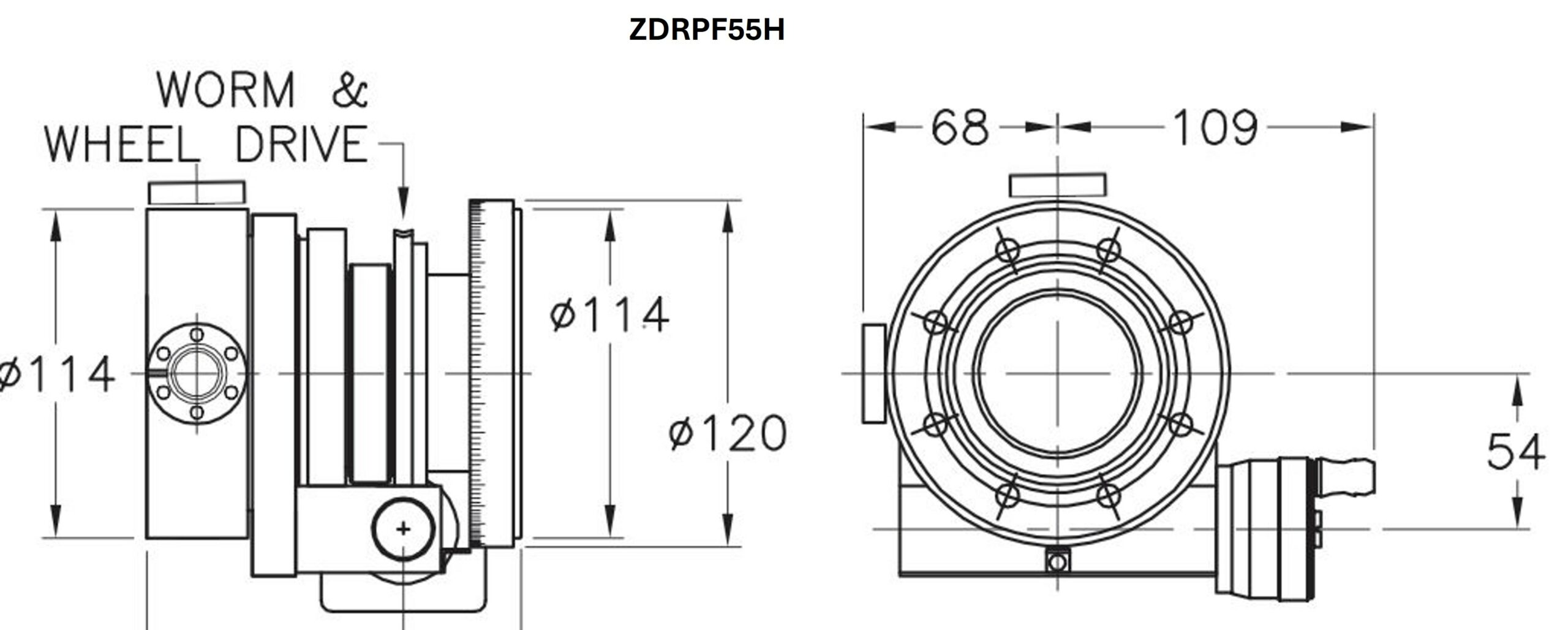

quantité de DPRF (rotation creuse)	ZDPRF55H Taille de bride: CF63, Type trous bride rotative: Lisse, Type trous bride fixe: M8, Mode: Manuel avec vis sans fin, Résolution [°]: 0,05, Vitesse de rotation max [tr/min]: 1, Couple pour rotation: 0,2, Charge axiale max [kg]: 130, Couple radiale max [Nm]: 10, Température d'étuvage [°C]: 230°C	CF63	Lisse	M8	Manuel avec vis sans fin	0,05	1	0,2	130	10	230°C	Prix sur demande

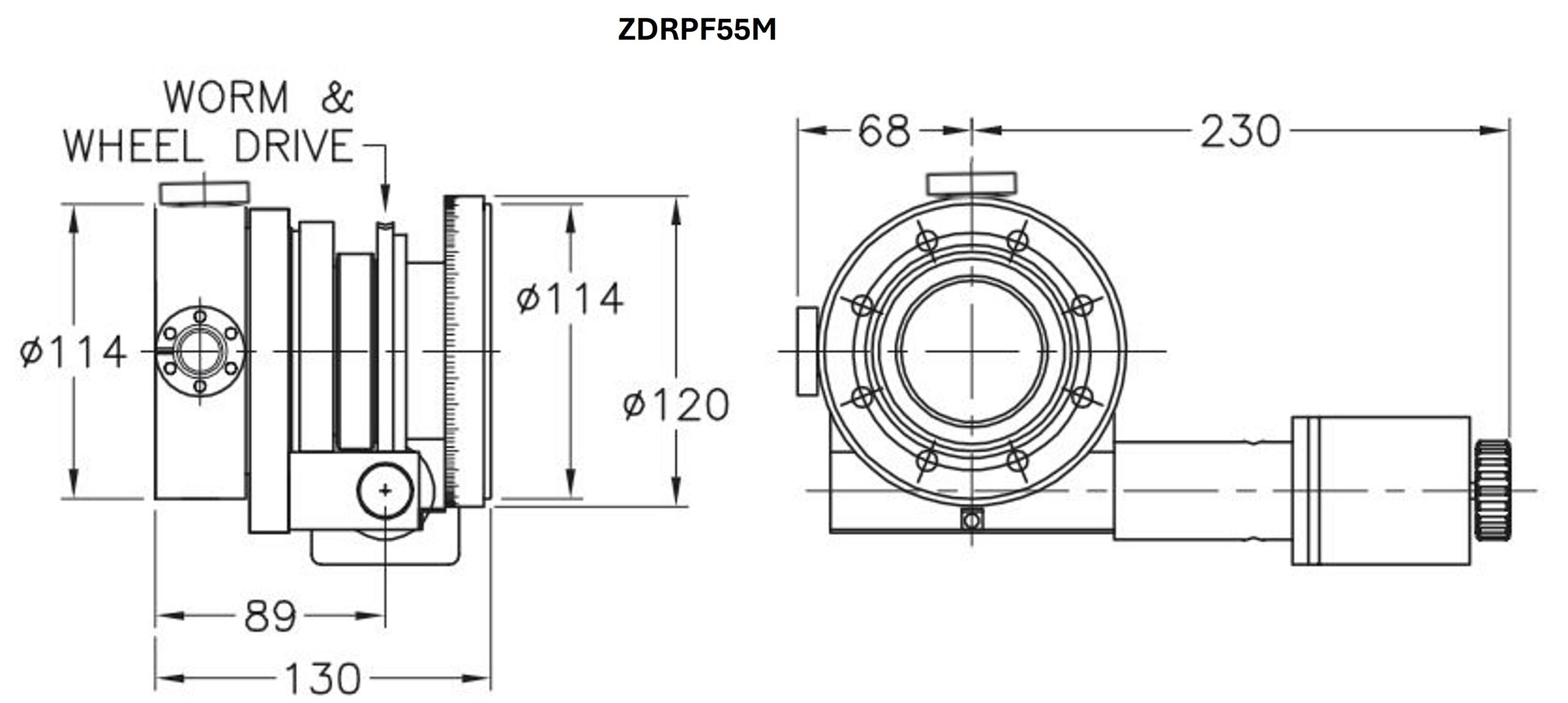

quantité de DPRF (rotation creuse)	ZDPRF55M Taille de bride: CF63, Type trous bride rotative: Lisse, Type trous bride fixe: M8, Mode: Motorisé pas-à-pas, Résolution [°]: 0.0075, Vitesse de rotation max [tr/min]: 2, Charge axiale max [kg]: 130, Couple radiale max [Nm]: 10, Température d'étuvage [°C]: 230°C	CF63	Lisse	M8	Motorisé pas-à-pas	0.0075	2		130	10	230°C	Prix sur demande

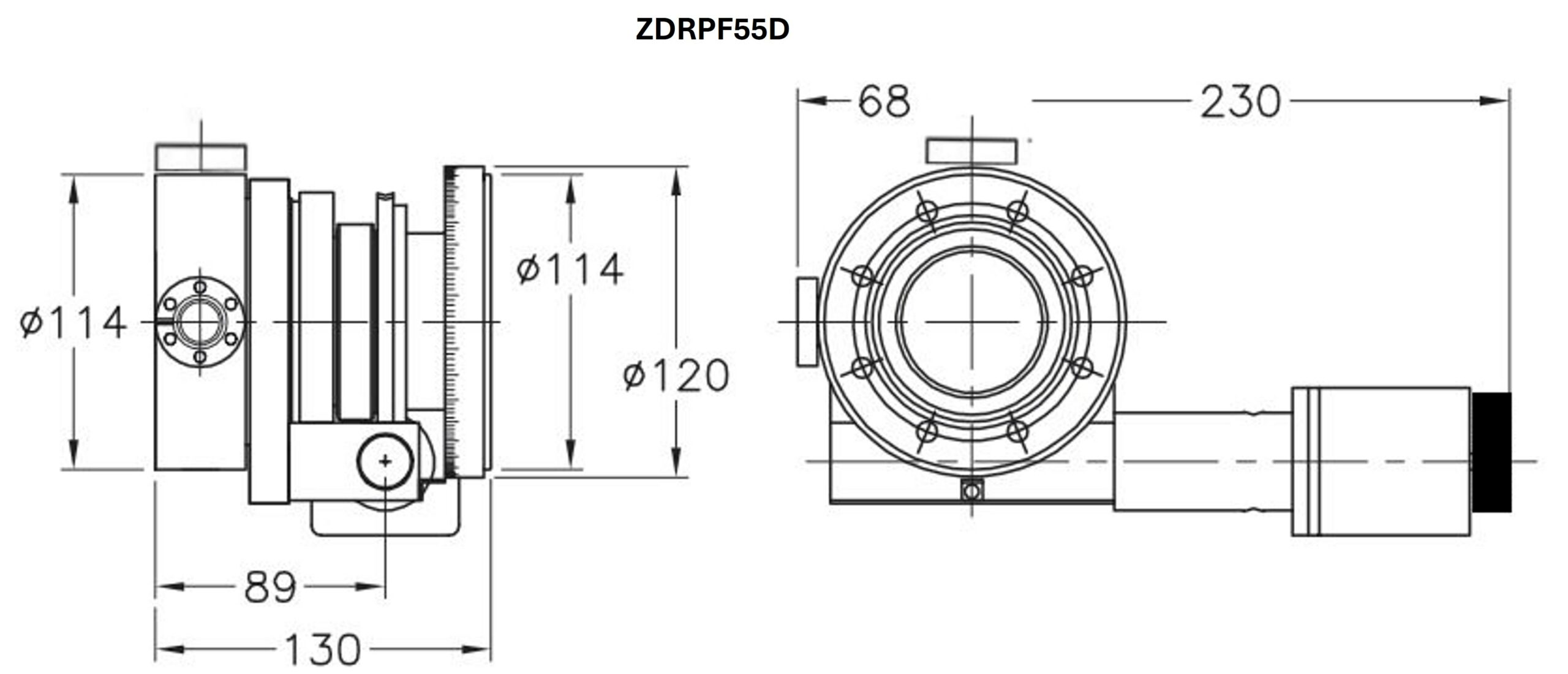

quantité de DPRF (rotation creuse)	ZDPRF55D Taille de bride: CF63, Type trous bride rotative: Lisse, Type trous bride fixe: M8, Mode: Motorisé DC, Vitesse de rotation max [tr/min]: 2, Charge axiale max [kg]: 130, Couple radiale max [Nm]: 10, Température d'étuvage [°C]: 230°C	CF63	Lisse	M8	Motorisé DC		2		130	10	230°C	Prix sur demande

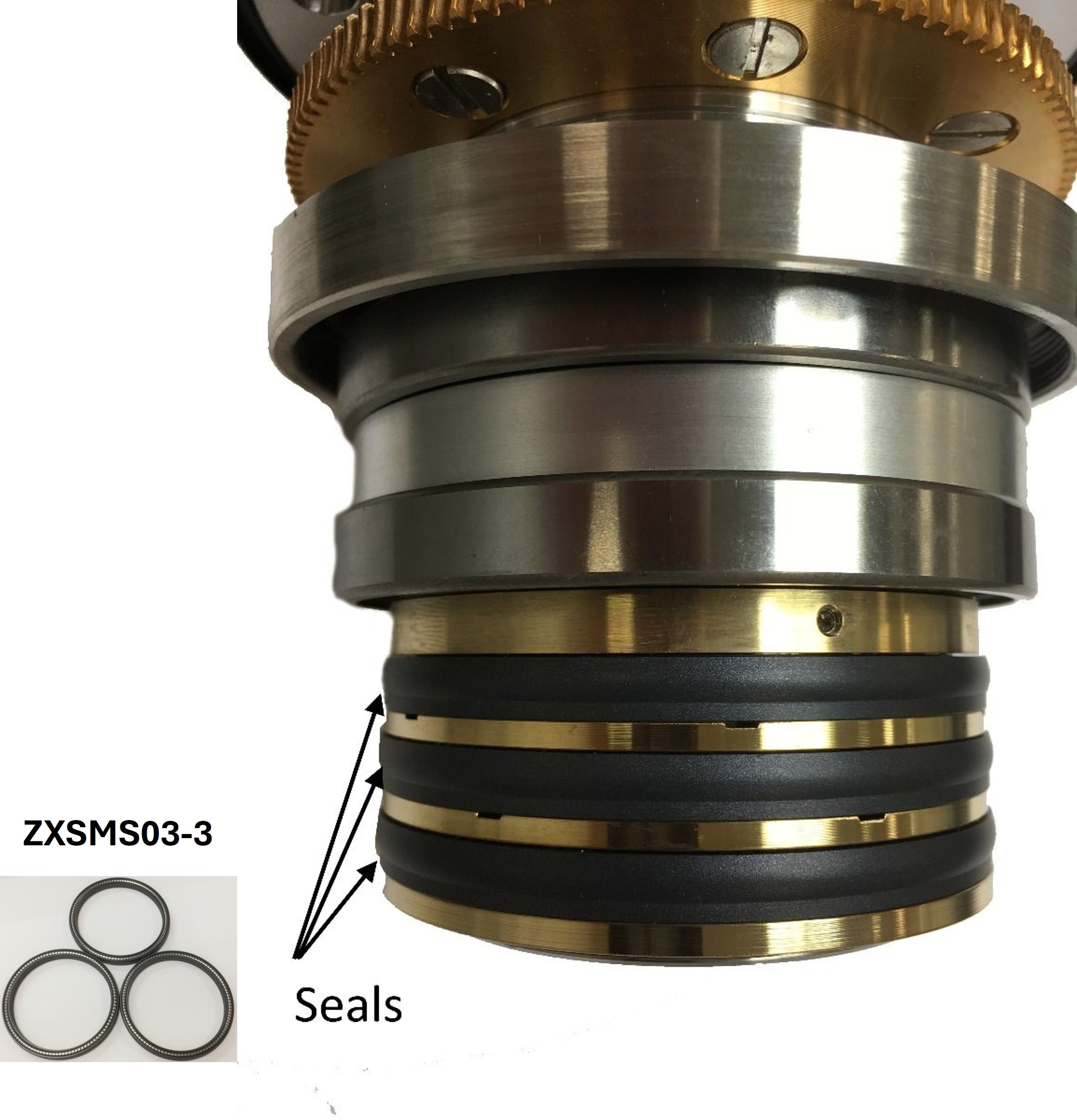

quantité de DPRF (rotation creuse)	ZXSMS03-3 (kit joints pour ZDPRF55)											Prix sur demande

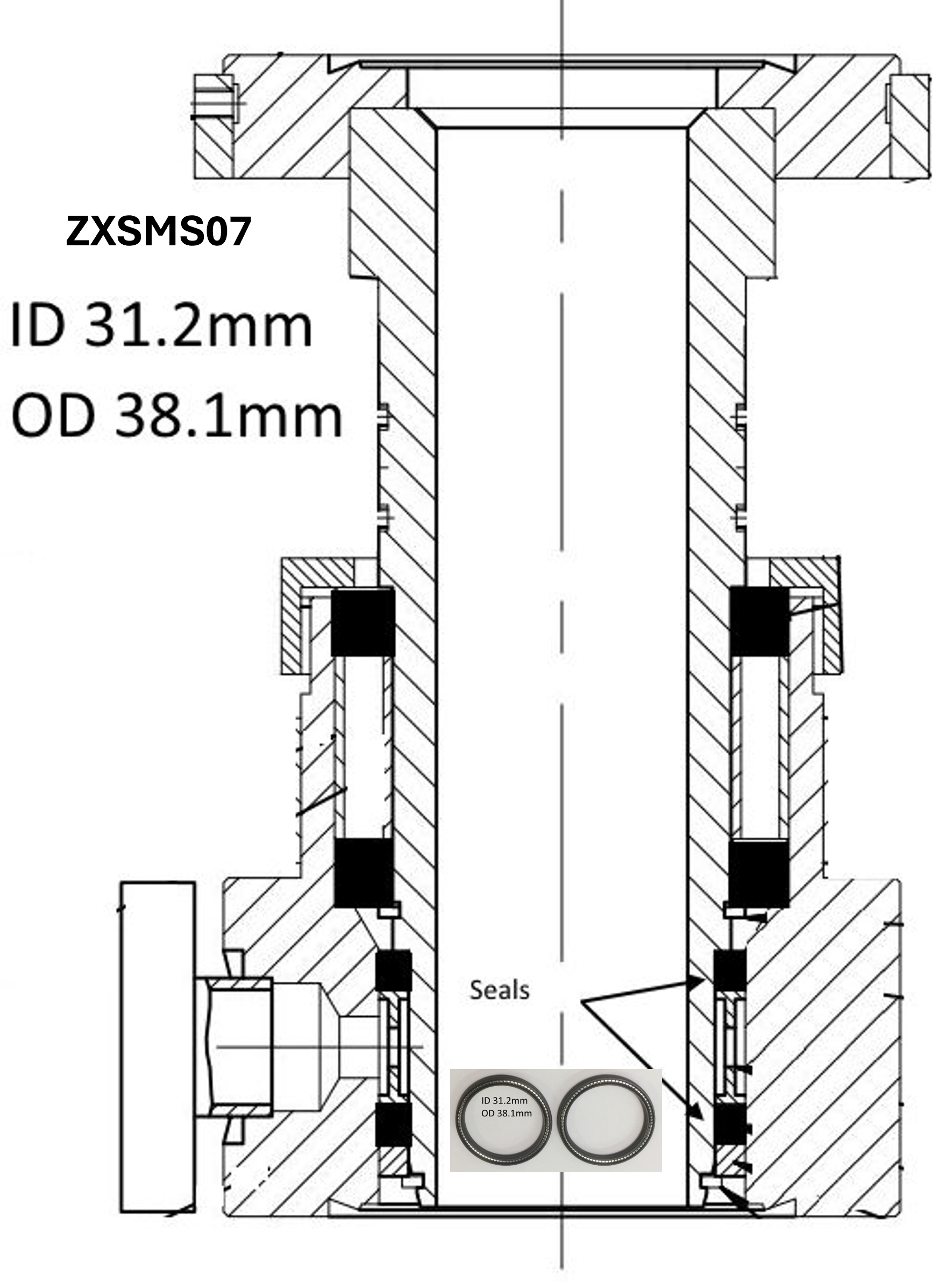

quantité de DPRF (rotation creuse)	ZXSMS07 (kit joints pour ZDPRF25)											Prix sur demande

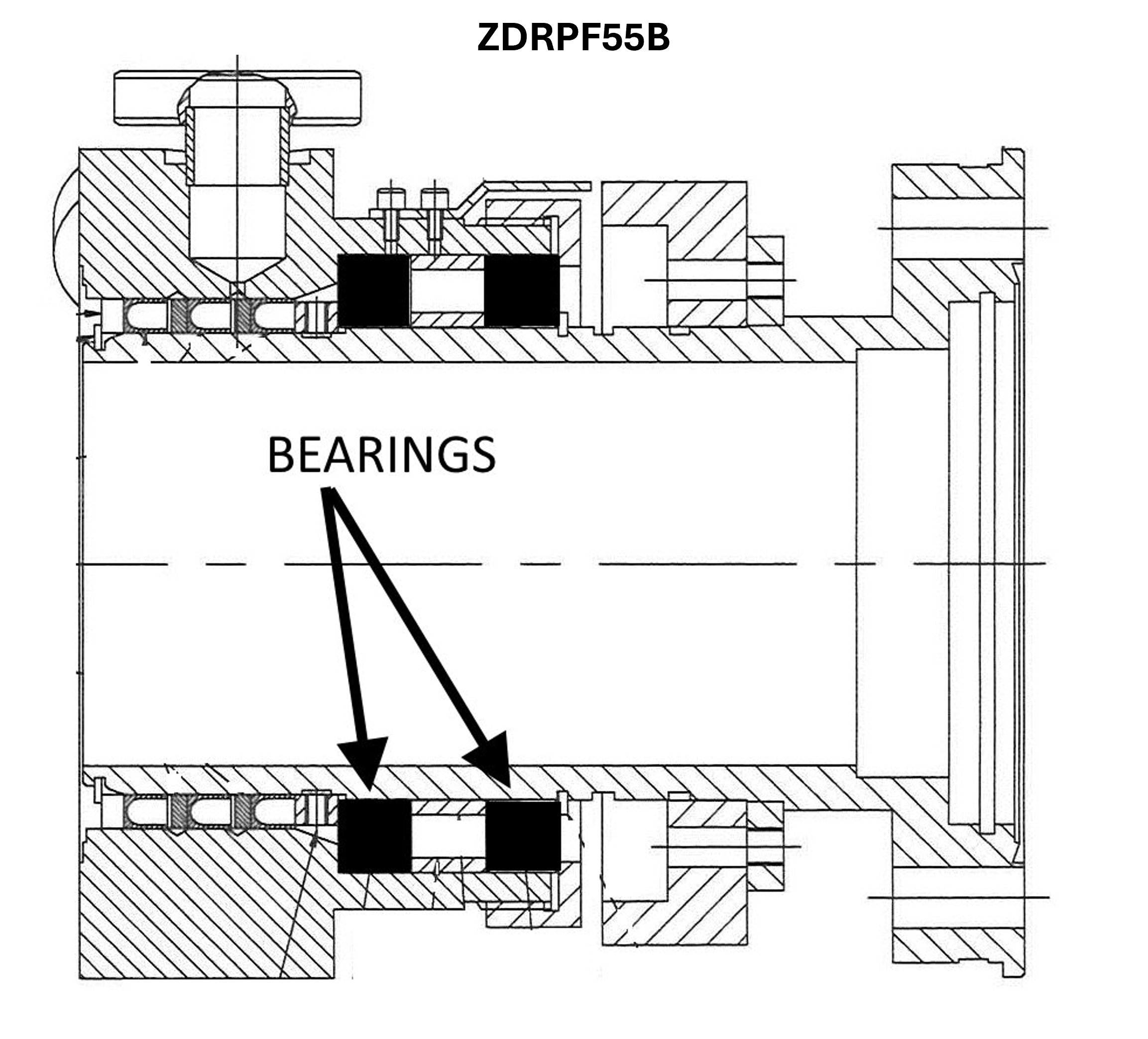

quantité de DPRF (rotation creuse)	ZDPRF55B (roulements pour ZDPRF55)											Prix sur demande

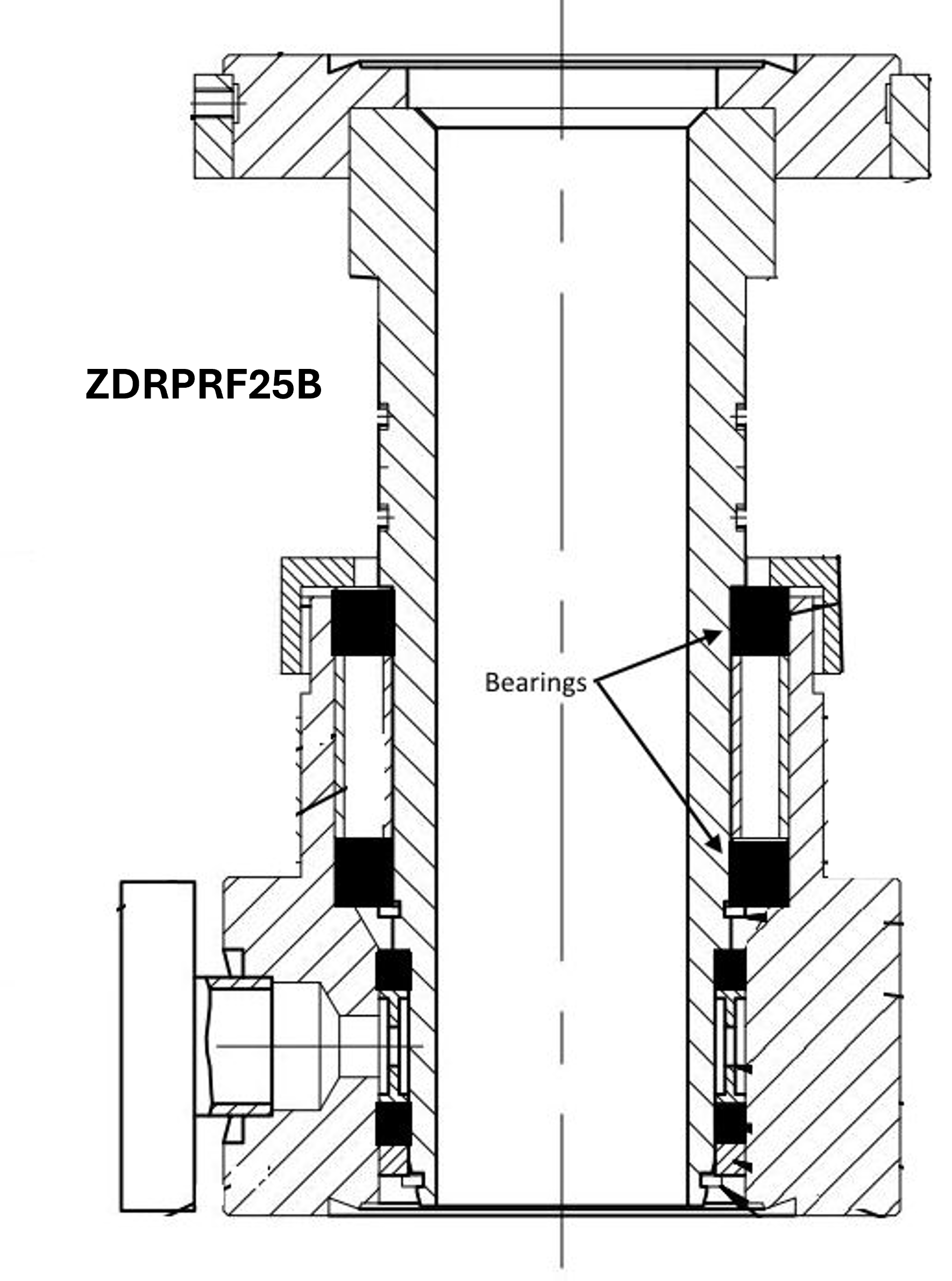

quantité de DPRF (rotation creuse)	ZDPRF25B (roulements pour ZDPRF25)											Prix sur demande
