VR & CR (vannes à angle droit)

Description

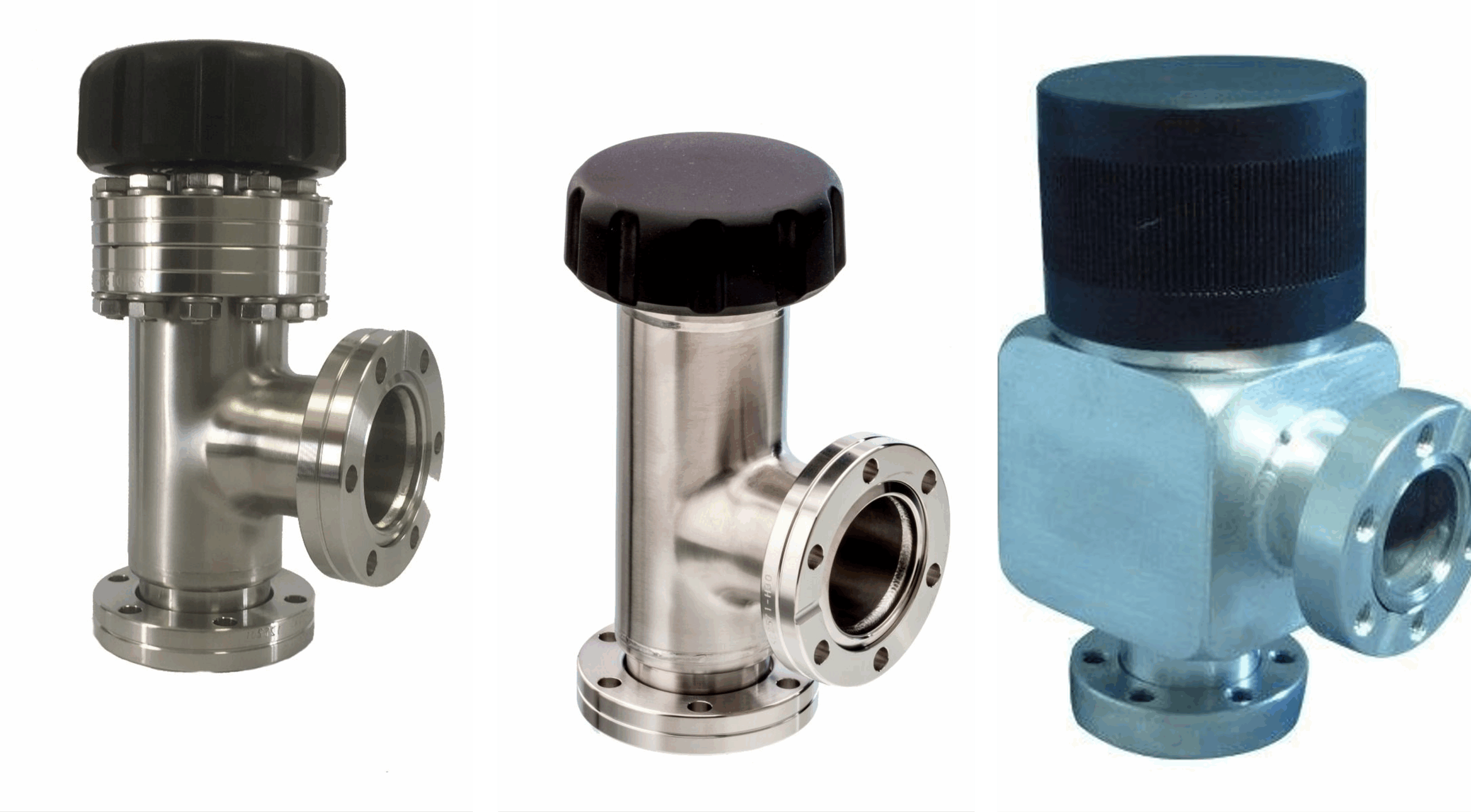

Cette gamme de vannes UHV est à angle droit et offre une bonne conductance. Toutes sont équipées d'une poignée rotative et de deux brides tournantes. Il existe plusieurs versions :

La version CR utilise un joint métallique elle est dite donc "entièrement métallique". Elle est disponible entièrement soudée (référence CR) ou avec le bonnet démontable (référence CRD). Elles ont une durée de vie moyenne de 10 000 cycles.
La version VR utilise un joint Viton. Elle est disponible entièrement soudée (référence VR) ou avec le bonnet démontable (référence VRD). Elles ont une durée de vie minimale de 100 000 cycles.

Informations détaillées

Variations disponibles

Ce produit est disponible en plusieurs variations.
Sélectionnez une combinaison d'attributs pour filtrer les références correspondantes :

Taille de bride
Gamme de pression [mbar]
Construction

Caractéristiques techniques

Quantité	Référence	Taille de bride	Gamme de pression [mbar]	Diamètre tube extérieur [mm]	Conductance litre/sec	Construction	A [mm]	B [mm]	C [mm]	D [mm]	Température étuvage position ouverte [°C]	Prix

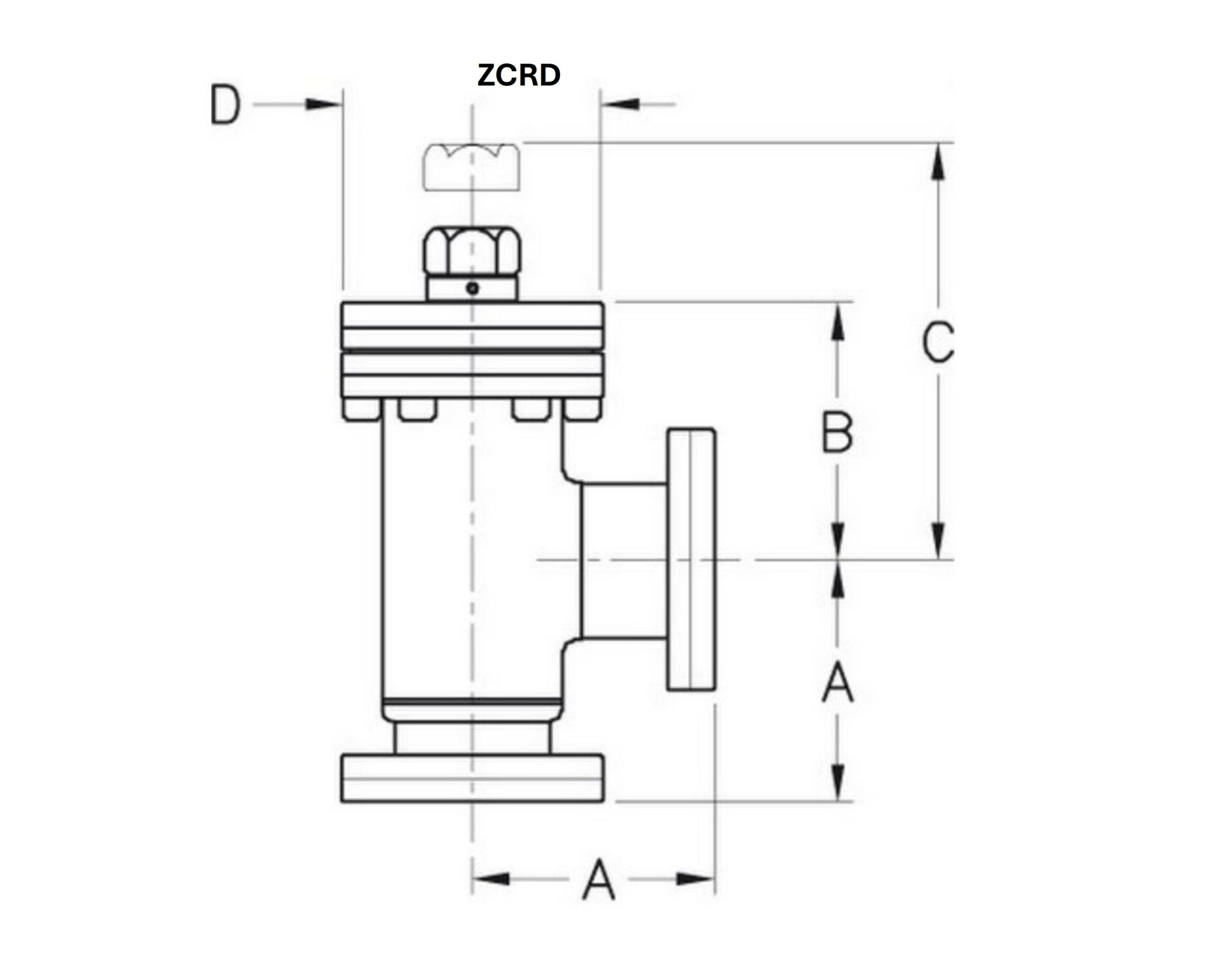

quantité de VR & CR (vannes à angle droit)	ZCRD20R Taille de bride: CF16, Gamme de pression [mbar]: 4 à 1x10-12, Diamètre tube extérieur [mm]: 19,1, Conductance litre/sec: 5, Construction: Bonnet assemblé, A [mm]: 38, B [mm]: 59, C [mm]: 86, D [mm]: 22, Température étuvage position ouverte [°C]: 450	CF16	4 à 1x10-12	19,1	5	Bonnet assemblé	38	59	86	22	450	Prix sur demande

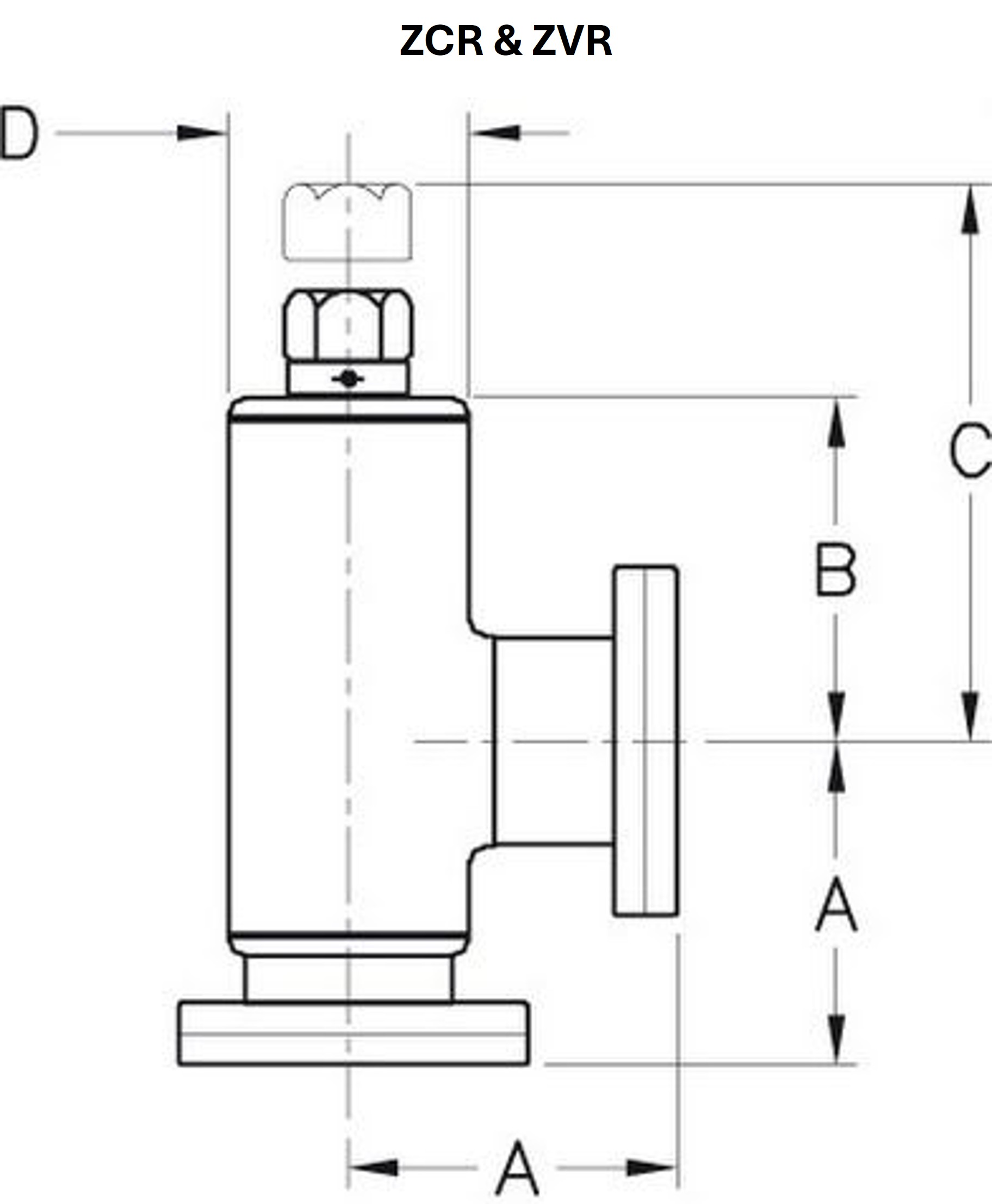

quantité de VR & CR (vannes à angle droit)	ZCR20R Taille de bride: CF16, Gamme de pression [mbar]: 4 à 1x10-12, Diamètre tube extérieur [mm]: 19,1, Conductance litre/sec: 5, Construction: Bonnet soudé, A [mm]: 38, B [mm]: 59, C [mm]: 86, D [mm]: 22, Température étuvage position ouverte [°C]: 450	CF16	4 à 1x10-12	19,1	5	Bonnet soudé	38	59	86	22	450	Prix sur demande

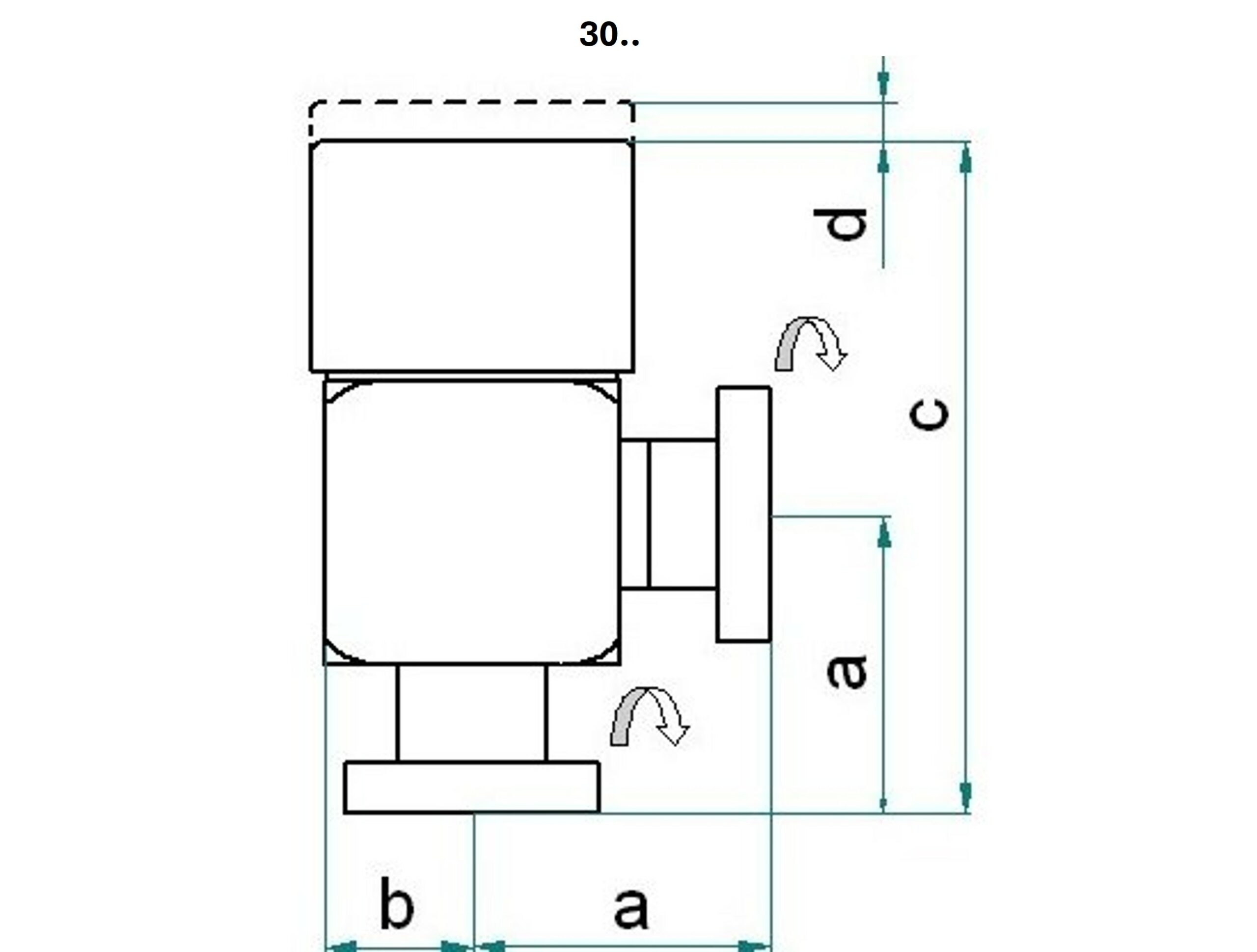

quantité de VR & CR (vannes à angle droit)	3012-F Taille de bride: KF16, Gamme de pression [mbar]: <10-9, Construction: Bonnet soudé, A [mm]: 40, B [mm]: 20, C [mm]: 90, D [mm]: 8	KF16	<10-9			Bonnet soudé	40	20	90	8		252,40 €
quantité de VR & CR (vannes à angle droit)	3014-F Taille de bride: KF25, Gamme de pression [mbar]: <10-9, A [mm]: 50, B [mm]: 25, C [mm]: 112, D [mm]: 12	KF25	<10-9				50	25	112	12		269,10 €
quantité de VR & CR (vannes à angle droit)	3016-F Taille de bride: KF40, A [mm]: 65, B [mm]: 32, C [mm]: 140, D [mm]: 16	KF40					65	32	140	16		373,20 €
quantité de VR & CR (vannes à angle droit)	ZVRD40R Taille de bride: CF40, Gamme de pression [mbar]: 4 à 1x10-10, Diamètre tube extérieur [mm]: 41,3, Conductance litre/sec: 34, Construction: Bonnet assemblé, A [mm]: 63, C [mm]: 116, D [mm]: 76, Température étuvage position ouverte [°C]: 200	CF40	4 à 1x10-10	41,3	34	Bonnet assemblé	63		116	76	200	Prix sur demande
quantité de VR & CR (vannes à angle droit)	ZVR40R Taille de bride: CF40, Gamme de pression [mbar]: 4 à 1x10-10, Diamètre tube extérieur [mm]: 41,3, Conductance litre/sec: 34, Construction: Bonnet soudé, A [mm]: 63, C [mm]: 116, D [mm]: 76, Température étuvage position ouverte [°C]: 200	CF40	4 à 1x10-10	41,3	34	Bonnet soudé	63		116	76	200	Prix sur demande
quantité de VR & CR (vannes à angle droit)	ZCRD40R Taille de bride: CF40, Gamme de pression [mbar]: 4 à 1x10-12, Diamètre tube extérieur [mm]: 41,3, Conductance litre/sec: 34, Construction: Bonnet assemblé, A [mm]: 63, B [mm]: 69, C [mm]: 109, D [mm]: 70, Température étuvage position ouverte [°C]: 450	CF40	4 à 1x10-12	41,3	34	Bonnet assemblé	63	69	109	70	450	Prix sur demande
quantité de VR & CR (vannes à angle droit)	ZCR40R Taille de bride: CF40, Gamme de pression [mbar]: 4 à 1x10-12, Diamètre tube extérieur [mm]: 41,3, Conductance litre/sec: 34, Construction: Bonnet soudé, A [mm]: 63, B [mm]: 69, C [mm]: 109, D [mm]: 49, Température étuvage position ouverte [°C]: 450	CF40	4 à 1x10-12	41,3	34	Bonnet soudé	63	69	109	49	450	Prix sur demande
quantité de VR & CR (vannes à angle droit)	3017-F Taille de bride: KF50, A [mm]: 70, B [mm]: 53, C [mm]: 150, D [mm]: 16	KF50					70	53	150	16		590,10 €
quantité de VR & CR (vannes à angle droit)	ZVRD60R Taille de bride: CF63, Gamme de pression [mbar]: 4 à 1x10-10, Diamètre tube extérieur [mm]: 63,5, Conductance litre/sec: 100, Construction: Bonnet assemblé, A [mm]: 105, C [mm]: 172, D [mm]: 114, Température étuvage position ouverte [°C]: 200	CF63	4 à 1x10-10	63,5	100	Bonnet assemblé	105		172	114	200	Prix sur demande
quantité de VR & CR (vannes à angle droit)	ZVR60R Taille de bride: CF63, Gamme de pression [mbar]: 4 à 1x10-10, Diamètre tube extérieur [mm]: 63,5, Conductance litre/sec: 100, Construction: Bonnet soudé, A [mm]: 105, C [mm]: 172, D [mm]: 114, Température étuvage position ouverte [°C]: 200	CF63	4 à 1x10-10	63,5	100	Bonnet soudé	105		172	114	200	Prix sur demande
quantité de VR & CR (vannes à angle droit)	ZCRD60R Taille de bride: CF63, Gamme de pression [mbar]: 4 à 1x10-12, Diamètre tube extérieur [mm]: 63,6, Conductance litre/sec: 100, Construction: Bonnet assemblé, A [mm]: 105, B [mm]: 106, C [mm]: 156, D [mm]: 114, Température étuvage position ouverte [°C]: 450	CF63	4 à 1x10-12	63,6	100	Bonnet assemblé	105	106	156	114	450	Prix sur demande
quantité de VR & CR (vannes à angle droit)	ZCR60R Taille de bride: CF63, Gamme de pression [mbar]: 4 à 1x10-12, Diamètre tube extérieur [mm]: 63,6, Conductance litre/sec: 100, Construction: Bonnet soudé, A [mm]: 105, B [mm]: 106, C [mm]: 156, D [mm]: 76, Température étuvage position ouverte [°C]: 450	CF63	4 à 1x10-12	63,6	100	Bonnet soudé	105	106	156	76	450	Prix sur demande
quantité de VR & CR (vannes à angle droit)	8012-F Taille de bride: ISO-K63	ISO-K63										927,00 €

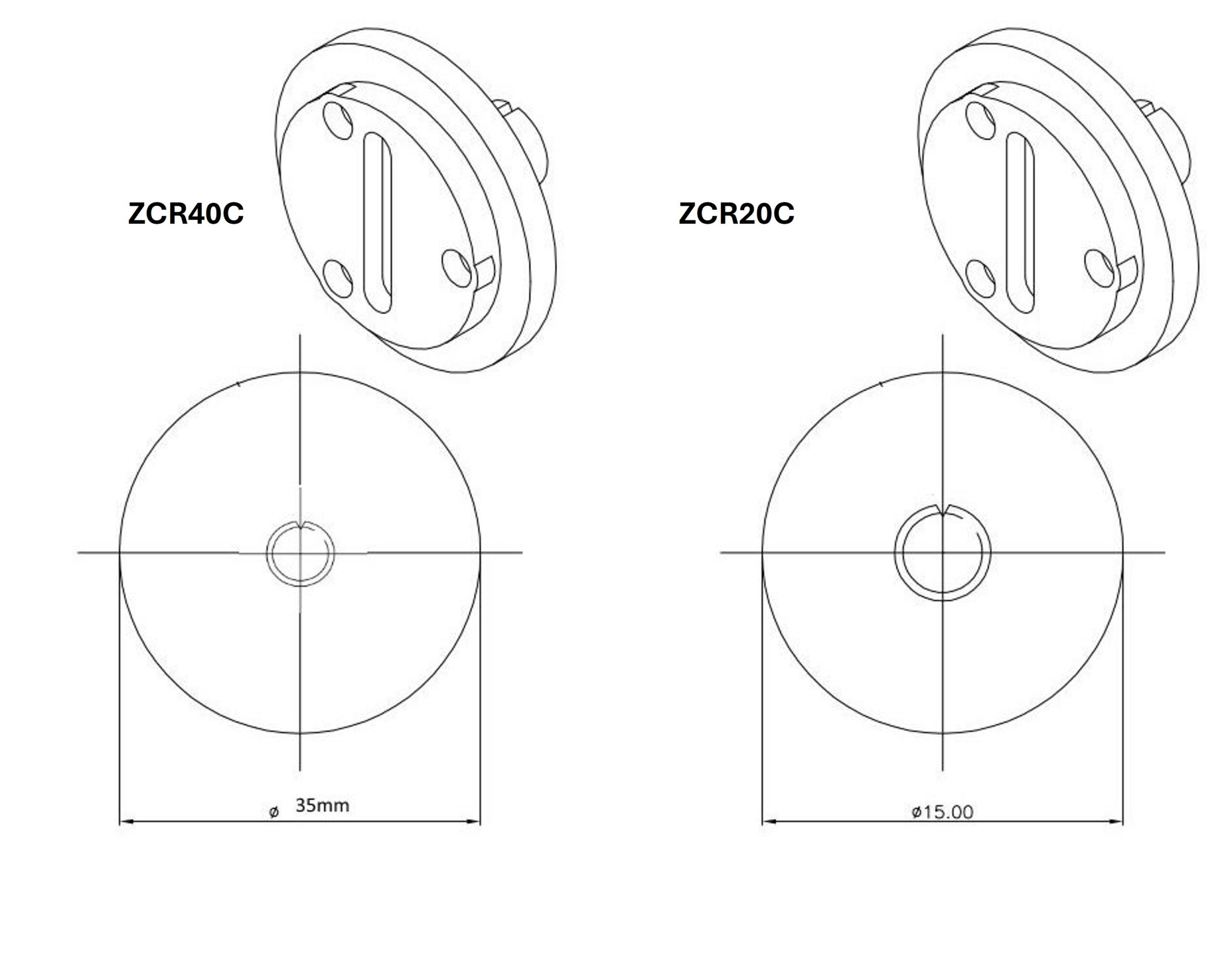

quantité de VR & CR (vannes à angle droit)	ZCR40C (bloc cuivre remplacement pour ZCR40)											Prix sur demande
quantité de VR & CR (vannes à angle droit)	ZCR20C (bloc cuivre remplacement pour ZCR20)											Prix sur demande
quantité de VR & CR (vannes à angle droit)	ZVR60VS (joint de remplacement pour ZVR60)											Prix sur demande
quantité de VR & CR (vannes à angle droit)	ZVR40VS (joint de remplacement pour ZVR40)											Prix sur demande
