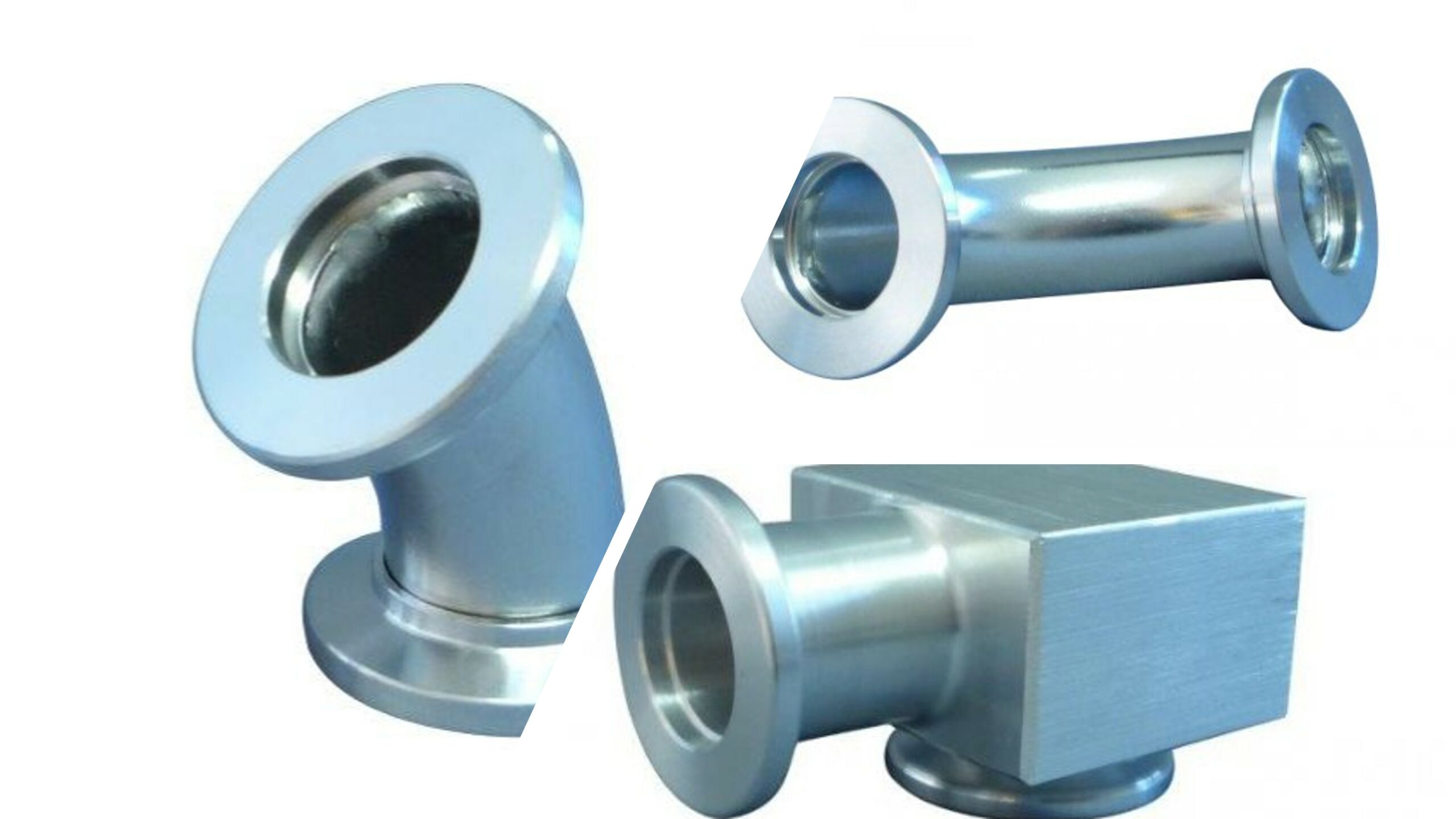

Coude

Description

Gamme de pression: 10–7 mbar à 2.5 bar avec joint élastomère (10–9 mbar à 2.5 bar avec joint métal)
Gamme de température: –196 °C à 300 °C (304)
Gamme de température: –196 °C à 350 °C (316L)
Gamme de température: -196 °C à 150 °C (Al)
Gamme de température: –40 °C à 70 °C (POM)

Informations détaillées

Caractéristiques techniques

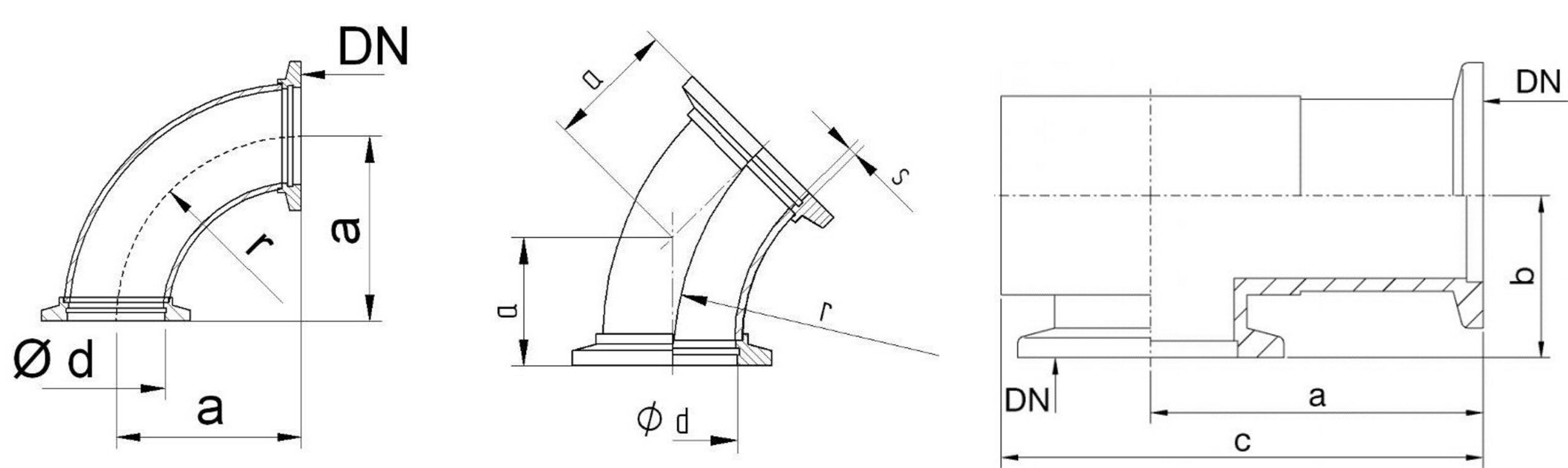

Quantité	Référence	Taille de bride	a [mm]	b [mm]	c [mm]	d [mm]	r [mm]	Angle	Matière	Prix
quantité de Coude	1131-45-F Taille de bride: KF10, a [mm]: 14,3, d [mm]: 9, r [mm]: 26, Angle: 45°, Matière: 304	KF10	14,3			9	26	45°	304	50,00 €
quantité de Coude	1131-454-F Taille de bride: KF10, a [mm]: 14,3, d [mm]: 9, r [mm]: 26, Angle: 45°, Matière: 316L	KF10	14,3			9	26	45°	316L	50,60 €
quantité de Coude	1131-F Taille de bride: KF10, a [mm]: 30, d [mm]: 9, r [mm]: 26, Angle: 90°, Matière: 304	KF10	30			9	26	90°	304	40,80 €
quantité de Coude	11314-F Taille de bride: KF10, a [mm]: 30, d [mm]: 9, r [mm]: 26, Angle: 90°, Matière: 316L	KF10	30			9	26	90°	316L	40,30 €
quantité de Coude	1031-F Taille de bride: KF10, a [mm]: 40, b [mm]: 20, c [mm]: 57,5, Angle: 90°, Matière: Al	KF10	40	20	57,5			90°	Al	22,40 €
quantité de Coude	1132-45-F Taille de bride: KF16, a [mm]: 19,5, d [mm]: 15, r [mm]: 35, Angle: 45°, Matière: 304	KF16	19,5			15	35	45°	304	50,00 €
quantité de Coude	1132-454-F Taille de bride: KF16, a [mm]: 19,5, d [mm]: 15, r [mm]: 35, Angle: 45°, Matière: 316L	KF16	19,5			15	35	45°	316L	65,00 €
quantité de Coude	1032-F Taille de bride: KF16, a [mm]: 40, b [mm]: 20, c [mm]: 57,5, Angle: 90°, Matière: Al	KF16	40	20	57,5			90°	Al	20,70 €
quantité de Coude	1032P-F Taille de bride: KF16, a [mm]: 40, b [mm]: 20, c [mm]: 57,5, Angle: 90°, Matière: POM	KF16	40	20	57,5			90°	POM	22,40 €
quantité de Coude	1132-F Taille de bride: KF16, a [mm]: 40, d [mm]: 15, r [mm]: 35, Angle: 90°, Matière: 304	KF16	40			15	35	90°	304	31,00 €
quantité de Coude	11324-F Taille de bride: KF16, a [mm]: 40, d [mm]: 15, r [mm]: 35, Angle: 90°, Matière: 316L	KF16	40			15	35	90°	316L	55,20 €
quantité de Coude	1134-45-F Taille de bride: KF25, a [mm]: 25,7, d [mm]: 25, r [mm]: 50, Angle: 45°, Matière: 304	KF25	25,7			25	50	45°	304	54,10 €
quantité de Coude	1134-454-F Taille de bride: KF25, a [mm]: 25,7, d [mm]: 25, r [mm]: 50, Angle: 45°, Matière: 316L	KF25	25,7			25	50	45°	316L	68,40 €
quantité de Coude	1034-F Taille de bride: KF25, a [mm]: 50, b [mm]: 24,5, c [mm]: 72,5, Angle: 90°, Matière: Al	KF25	50	24,5	72,5			90°	Al	26,70 €
quantité de Coude	1034P-F Taille de bride: KF25, a [mm]: 50, b [mm]: 25, c [mm]: 72,5, Angle: 90°, Matière: POM	KF25	50	25	72,5			90°	POM	27,00 €
quantité de Coude	1134-F Taille de bride: KF25, a [mm]: 50, d [mm]: 25, r [mm]: 50, Angle: 90°, Matière: 304	KF25	50			25	50	90°	304	41,40 €
quantité de Coude	11344-F Taille de bride: KF25, a [mm]: 50, d [mm]: 25, r [mm]: 50, Angle: 90°, Matière: 316L	KF25	50			25	50	90°	316L	42,60 €
quantité de Coude	1136-45-F Taille de bride: KF40, a [mm]: 29,85, d [mm]: 37, r [mm]: 60, Angle: 45°, Matière: 304	KF40	29,85			37	60	45°	304	61,50 €
quantité de Coude	1136-454-F Taille de bride: KF40, a [mm]: 29,85, d [mm]: 37, r [mm]: 60, Angle: 45°, Matière: 316L	KF40	29,85			37	60	45°	316L	67,90 €
quantité de Coude	1036-F Taille de bride: KF40, a [mm]: 65, b [mm]: 34,5, c [mm]: 95, Angle: 90°, Matière: Al	KF40	65	34,5	95			90°	Al	42,20 €
quantité de Coude	1036P-F Taille de bride: KF40, a [mm]: 65, b [mm]: 35, c [mm]: 95, Angle: 90°, Matière: POM	KF40	65	35	95			90°	POM	48,30 €
quantité de Coude	1136-F Taille de bride: KF40, a [mm]: 65, d [mm]: 41, r [mm]: 60, Angle: 90°, Matière: 304	KF40	65			41	60	90°	304	44,90 €
quantité de Coude	11364-F Taille de bride: KF40, a [mm]: 65, d [mm]: 41, r [mm]: 60, Angle: 90°, Matière: 316L	KF40	65			41	60	90°	316L	51,80 €
quantité de Coude	1137-45-F Taille de bride: KF50, a [mm]: 34, d [mm]: 49, r [mm]: 70, Angle: 45°, Matière: 304	KF50	34			49	70	45°	304	77,60 €
quantité de Coude	1137-454-F Taille de bride: KF50, a [mm]: 34, d [mm]: 49, r [mm]: 70, Angle: 45°, Matière: 316L	KF50	34			49	70	45°	316L	88,60 €
quantité de Coude	1137-F Taille de bride: KF50, a [mm]: 75, d [mm]: 49, r [mm]: 70, Angle: 90°, Matière: 304	KF50	75			49	70	90°	304	65,60 €
quantité de Coude	11374-F Taille de bride: KF50, a [mm]: 75, d [mm]: 49, r [mm]: 70, Angle: 90°, Matière: 316L	KF50	75			49	70	90°	316L	96,60 €
quantité de Coude	1037-F Taille de bride: KF50, a [mm]: 80, b [mm]: 49,5, c [mm]: 120, Angle: 90°, Matière: Al	KF50	80	49,5	120			90°	Al	92,00 €
