MH (wobble stick)

Description

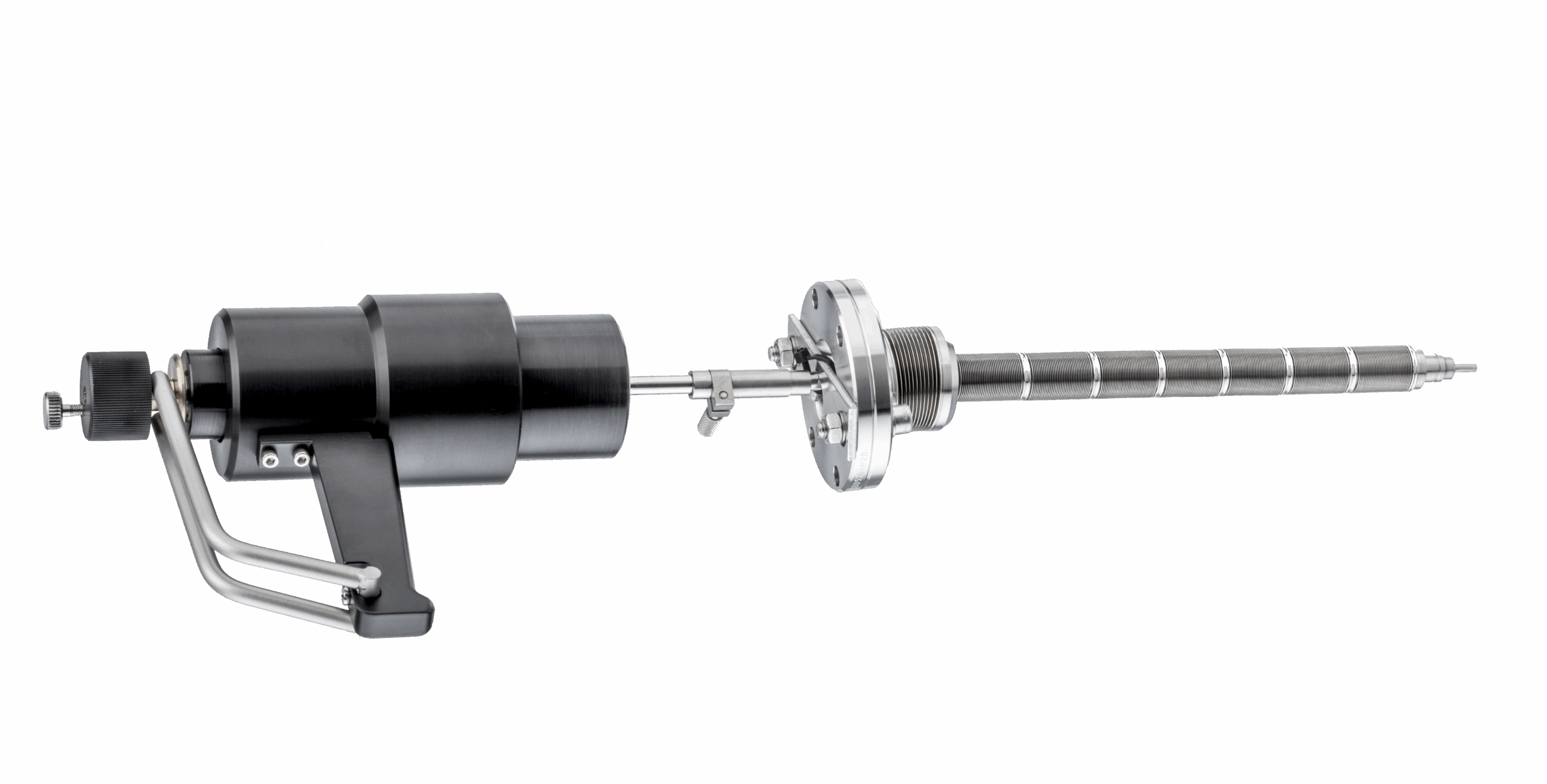

Le wobble stick MH est spécialement conçu pour manipuler et transférer des échantillons, notamment de type drapeau de 18 mm, dans une enceinte sous vide. Unique en son genre, il offre une rotation continue à 360° ainsi qu'un mouvement linéaire. Ce dispositif permet de déplacer et de transférer les échantillons d'une canne de transfert ou d'un manipulateur vers un autre dispositif. Il est également utilisé pour la manipulation de pointes de microscope à effet tunnel ou à force atomique.

La version MH est disponible avec une course linéaire de 80 à 280 mm et un mouvement angulaire de ±22°. Elle est équipée de deux types de mâchoires :

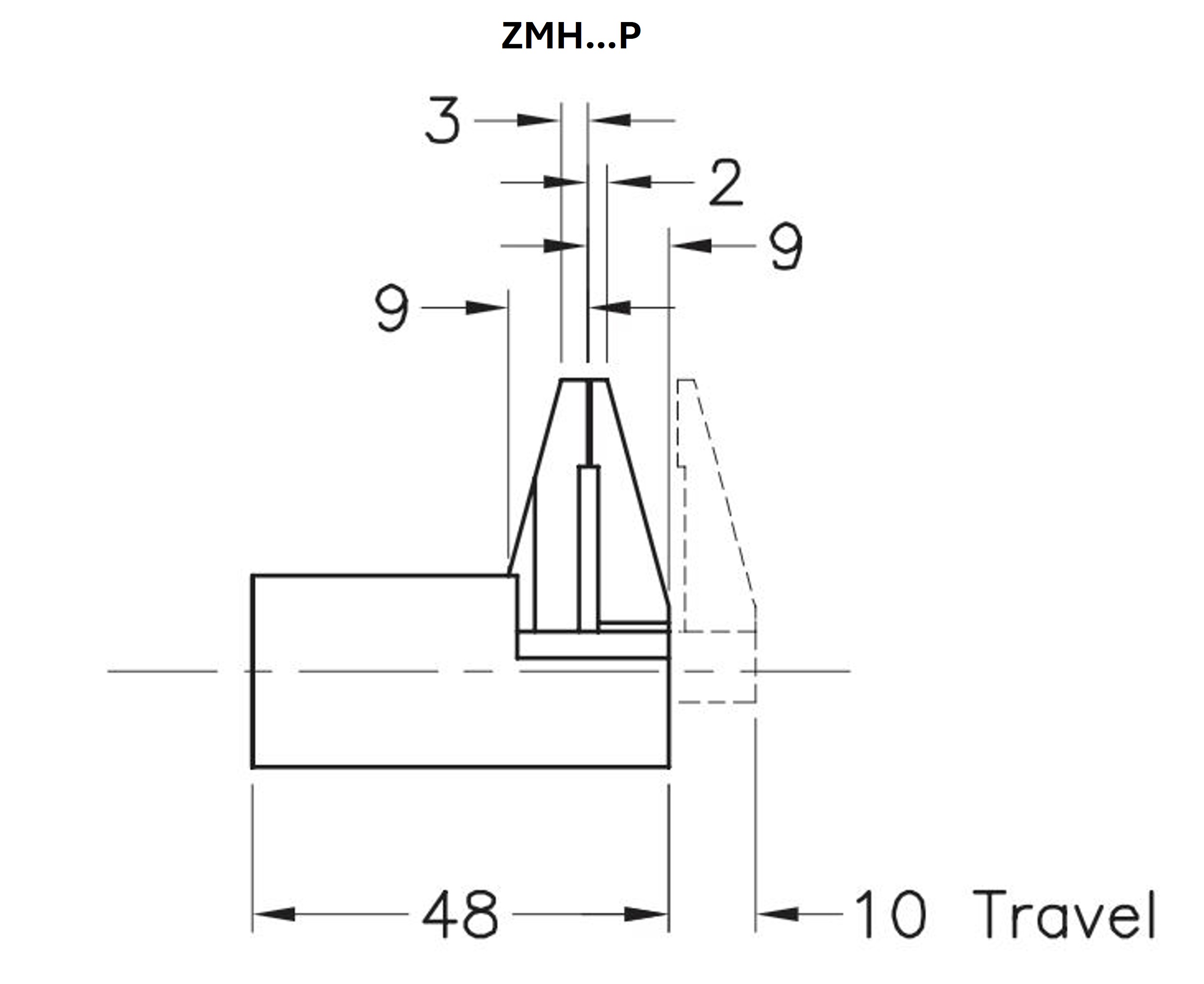

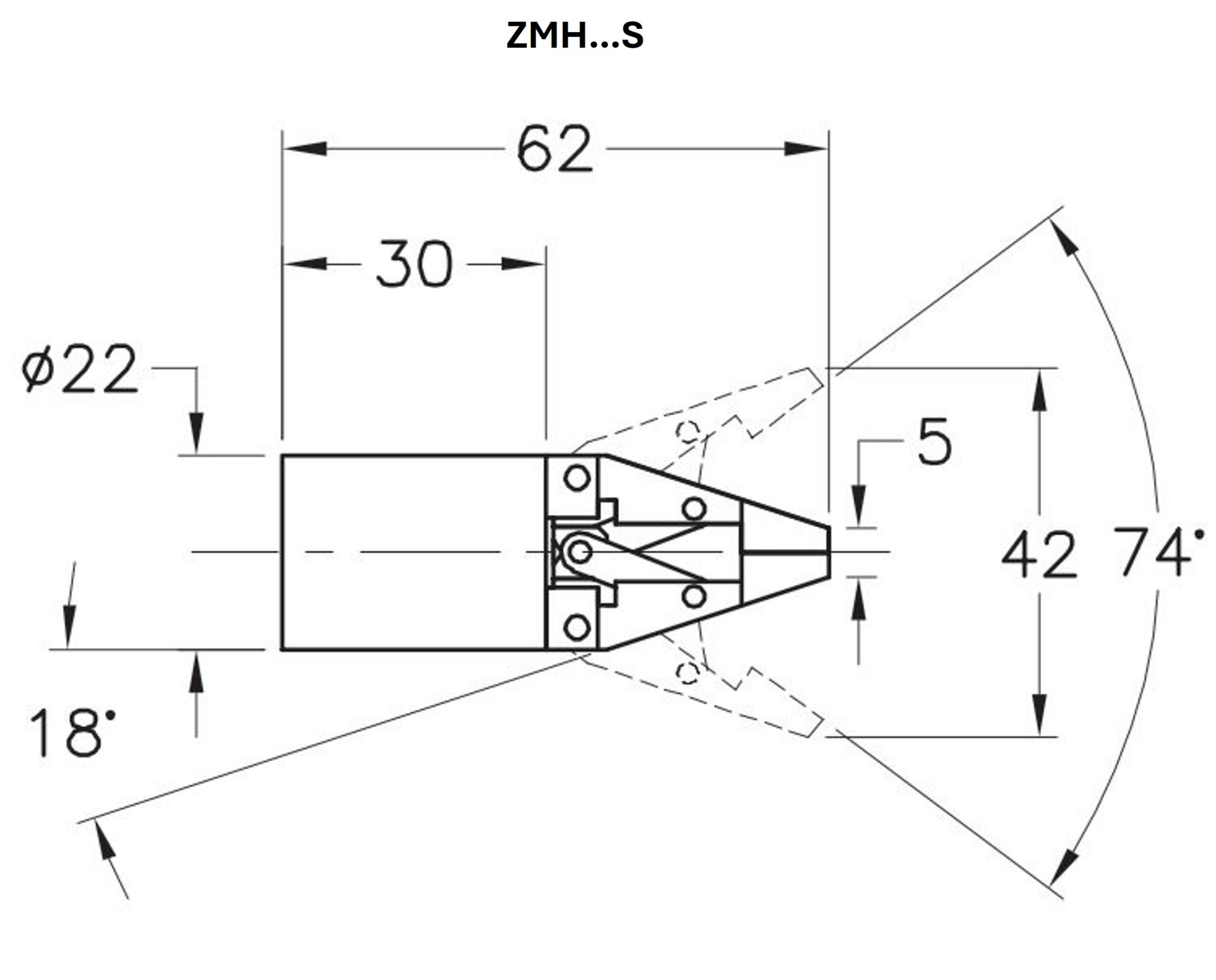

Mâchoires standard pleines, orientées parallèlement (référence ZMH...S) ou perpendiculairement (référence ZMH...P) à l'axe du wobble stick.

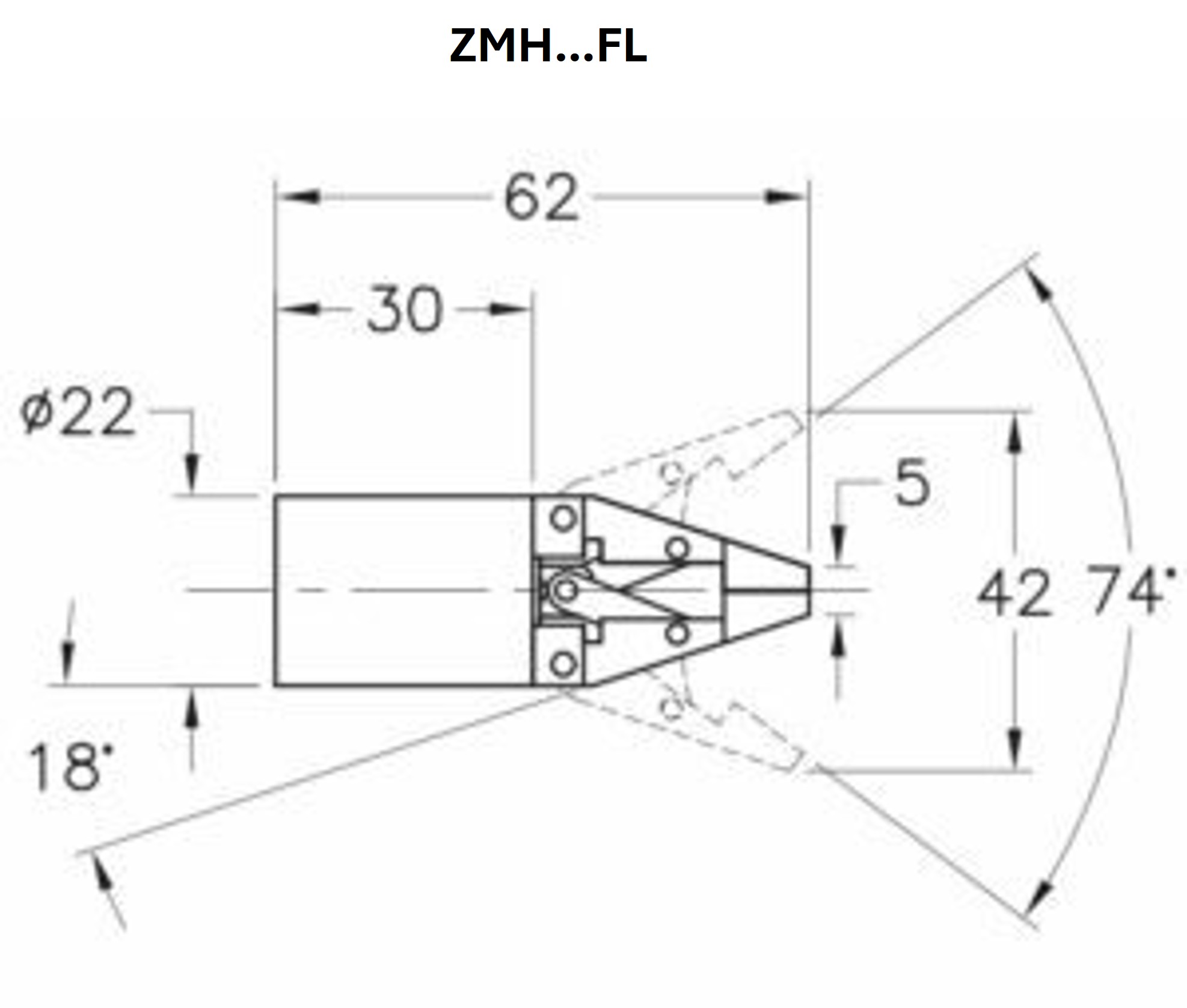

Mâchoires pour échantillons de type drapeau, orientées parallèlement à l'axe du wobble stick (référence ZMH...FL).

Informations détaillées

Variations disponibles

Ce produit est disponible en plusieurs variations.
Sélectionnez une combinaison d'attributs pour filtrer les références correspondantes :

Course [mm]
Type de pince
Orientation de la pince

Caractéristiques techniques

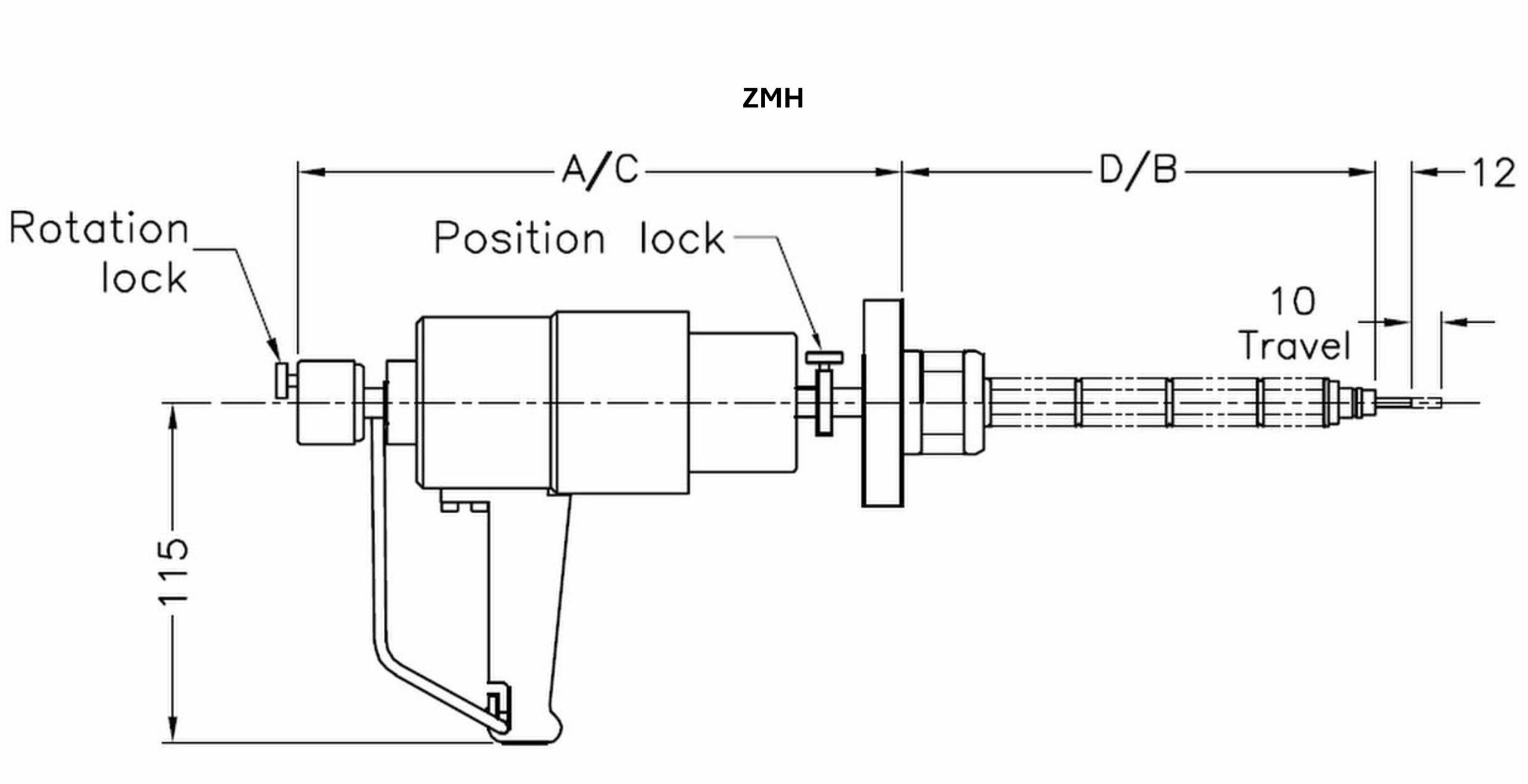

Quantité	Référence	Taille de bride	Course [mm]	Type de pince	Orientation de la pince	Longueur rétractée sous vide D [mm]	Longueur étendue sous vide B [mm]	Longueur étendue côté air C [mm]	Longueur rétractée côté air A [mm]	Prix
quantité de MH (wobble stick)	ZMH075S Taille de bride: CF40, Course [mm]: 80, Type de pince: Standard mâchoires pleines, Orientation de la pince: Parallèle, Longueur rétractée sous vide D [mm]: 126, Longueur étendue sous vide B [mm]: 206, Longueur étendue côté air C [mm]: 205, Longueur rétractée côté air A [mm]: 285	CF40	80	Standard mâchoires pleines	Parallèle	126	206	205	285	Prix sur demande
quantité de MH (wobble stick)	ZMH075P Taille de bride: CF40, Course [mm]: 80, Type de pince: Standard mâchoires pleines, Orientation de la pince: Perpendiculaire, Longueur rétractée sous vide D [mm]: 112, Longueur étendue sous vide B [mm]: 192, Longueur étendue côté air C [mm]: 205, Longueur rétractée côté air A [mm]: 285	CF40	80	Standard mâchoires pleines	Perpendiculaire	112	192	205	285	Prix sur demande
quantité de MH (wobble stick)	ZMH075FL Taille de bride: CF40, Course [mm]: 80, Type de pince: Mâchoires pour échantillon Omicron, Orientation de la pince: Parallèle, Longueur rétractée sous vide D [mm]: 126, Longueur étendue sous vide B [mm]: 206, Longueur étendue côté air C [mm]: 205, Longueur rétractée côté air A [mm]: 285	CF40	80	Mâchoires pour échantillon Omicron	Parallèle	126	206	205	285	Prix sur demande
quantité de MH (wobble stick)	ZMH150S Taille de bride: CF40, Course [mm]: 151, Type de pince: Standard mâchoires pleines, Orientation de la pince: Parallèle, Longueur rétractée sous vide D [mm]: 155, Longueur étendue sous vide B [mm]: 306, Longueur étendue côté air C [mm]: 205, Longueur rétractée côté air A [mm]: 356	CF40	151	Standard mâchoires pleines	Parallèle	155	306	205	356	Prix sur demande
quantité de MH (wobble stick)	ZMH150P Taille de bride: CF40, Course [mm]: 151, Type de pince: Standard mâchoires pleines, Orientation de la pince: Perpendiculaire, Longueur rétractée sous vide D [mm]: 141, Longueur étendue sous vide B [mm]: 292, Longueur étendue côté air C [mm]: 205, Longueur rétractée côté air A [mm]: 356	CF40	151	Standard mâchoires pleines	Perpendiculaire	141	292	205	356	Prix sur demande
quantité de MH (wobble stick)	ZMH150FL Taille de bride: CF40, Course [mm]: 151, Type de pince: Mâchoires pour échantillon Omicron, Orientation de la pince: Parallèle, Longueur rétractée sous vide D [mm]: 155, Longueur étendue sous vide B [mm]: 306, Longueur étendue côté air C [mm]: 205, Longueur rétractée côté air A [mm]: 356	CF40	151	Mâchoires pour échantillon Omicron	Parallèle	155	306	205	356	Prix sur demande
quantité de MH (wobble stick)	ZMH225S Taille de bride: CF40, Course [mm]: 237, Type de pince: Standard mâchoires pleines, Orientation de la pince: Parallèle, Longueur rétractée sous vide D [mm]: 191, Longueur étendue sous vide B [mm]: 428, Longueur étendue côté air C [mm]: 205, Longueur rétractée côté air A [mm]: 442	CF40	237	Standard mâchoires pleines	Parallèle	191	428	205	442	Prix sur demande
quantité de MH (wobble stick)	ZMH225P Taille de bride: CF40, Course [mm]: 237, Type de pince: Standard mâchoires pleines, Orientation de la pince: Perpendiculaire, Longueur rétractée sous vide D [mm]: 177, Longueur étendue sous vide B [mm]: 414, Longueur étendue côté air C [mm]: 205, Longueur rétractée côté air A [mm]: 442	CF40	237	Standard mâchoires pleines	Perpendiculaire	177	414	205	442	Prix sur demande
quantité de MH (wobble stick)	ZMH225FL Taille de bride: CF40, Course [mm]: 237, Type de pince: Mâchoires pour échantillon Omicron, Orientation de la pince: Parallèle, Longueur rétractée sous vide D [mm]: 191, Longueur étendue sous vide B [mm]: 428, Longueur étendue côté air C [mm]: 205, Longueur rétractée côté air A [mm]: 442	CF40	237	Mâchoires pour échantillon Omicron	Parallèle	191	428	205	442	Prix sur demande
quantité de MH (wobble stick)	ZMH275S Taille de bride: CF40, Course [mm]: 280, Type de pince: Standard mâchoires pleines, Orientation de la pince: Parallèle, Longueur rétractée sous vide D [mm]: 209, Longueur étendue sous vide B [mm]: 489, Longueur rétractée côté air A [mm]: 485	CF40	280	Standard mâchoires pleines	Parallèle	209	489		485	Prix sur demande
quantité de MH (wobble stick)	ZMH275P Taille de bride: CF40, Course [mm]: 280, Type de pince: Standard mâchoires pleines, Orientation de la pince: Perpendiculaire, Longueur rétractée sous vide D [mm]: 195, Longueur étendue sous vide B [mm]: 475, Longueur étendue côté air C [mm]: 205, Longueur rétractée côté air A [mm]: 485	CF40	280	Standard mâchoires pleines	Perpendiculaire	195	475	205	485	Prix sur demande
quantité de MH (wobble stick)	ZMH275FL Taille de bride: CF40, Course [mm]: 280, Type de pince: Mâchoires pour échantillon Omicron, Orientation de la pince: Parallèle, Longueur rétractée sous vide D [mm]: 209, Longueur étendue sous vide B [mm]: 489, Longueur étendue côté air C [mm]: 205, Longueur rétractée côté air A [mm]: 485	CF40	280	Mâchoires pour échantillon Omicron	Parallèle	209	489	205	485	Prix sur demande
