WS (wobble stick)

Description

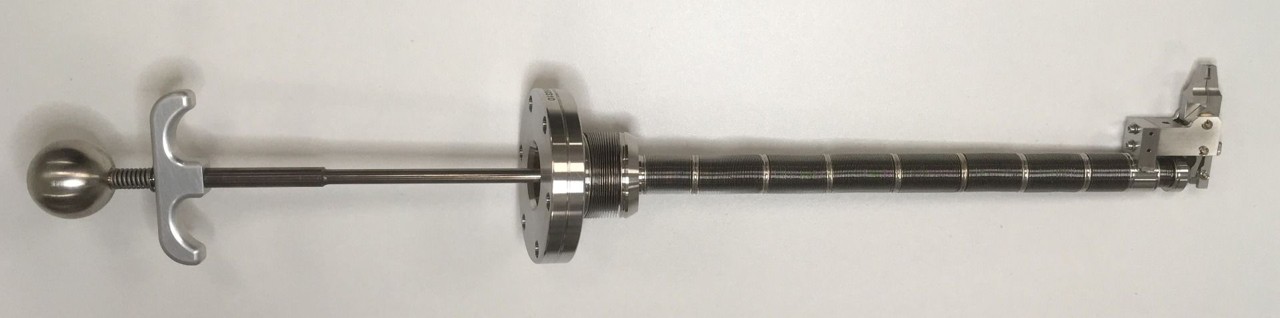

Le wobble stick WS Flag Style est spécialement conçu pour manipuler et transférer des échantillons de type drapeau de 18 mm dans une enceinte sous vide. Il permet de déplacer et de transférer les échantillons d'une canne de transfert ou d'un manipulateur vers un autre dispositif. Il est également utilisé pour la manipulation de pointes de microscope à effet tunnel ou à force atomique.

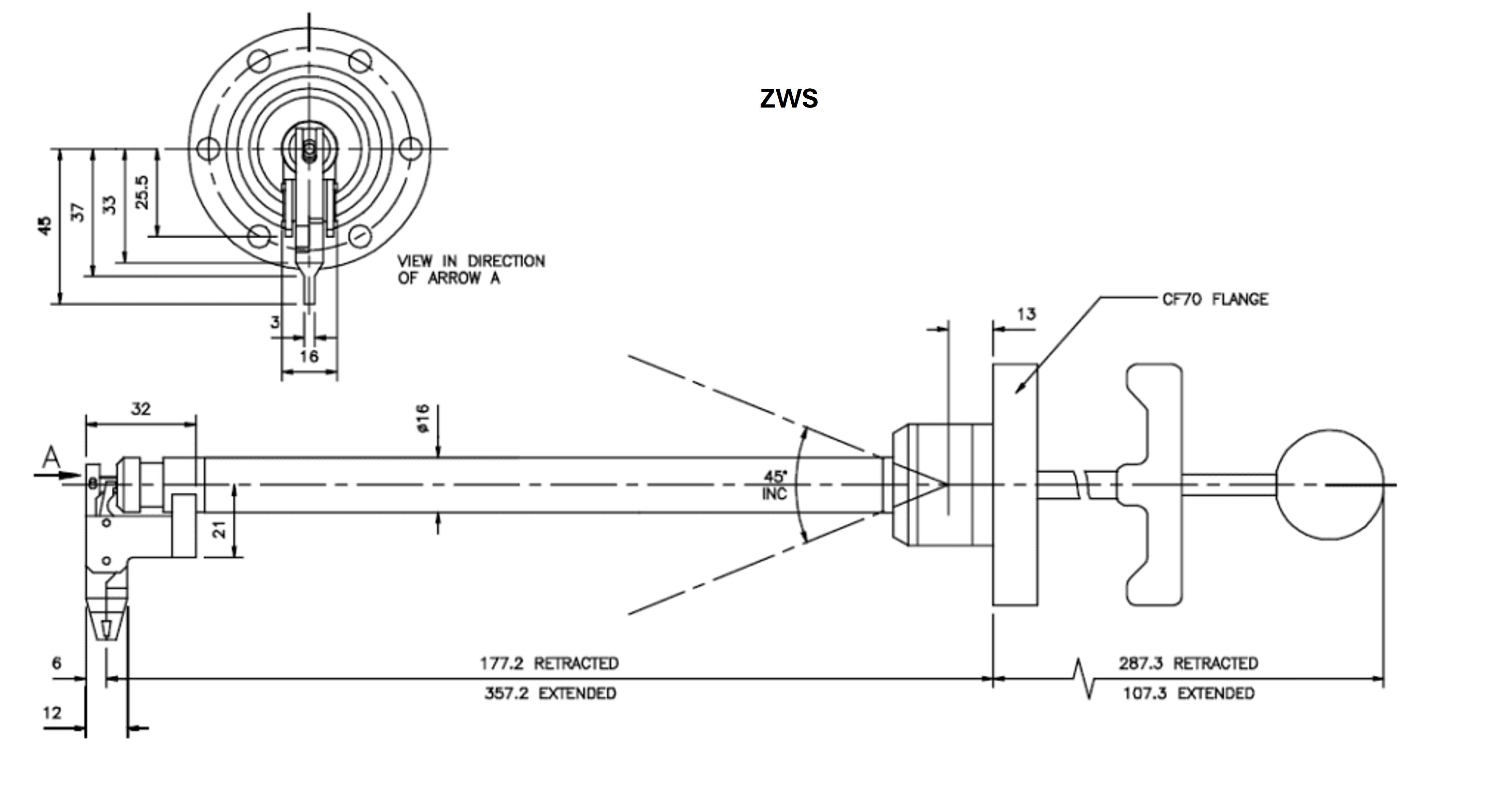

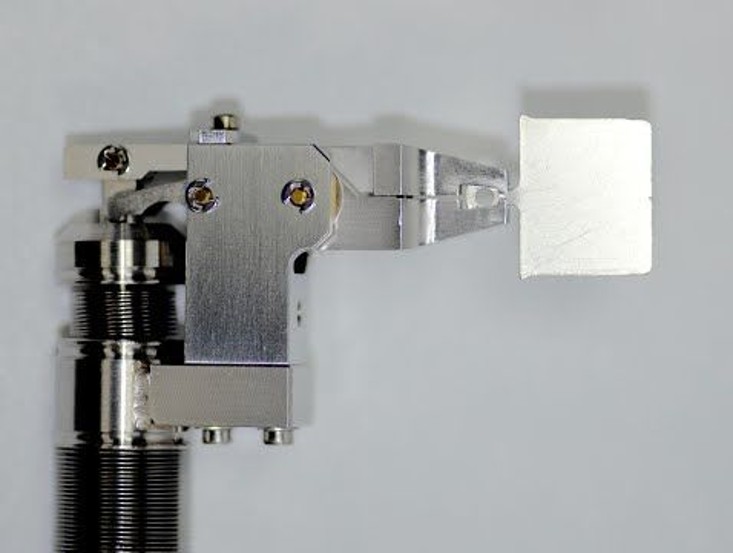

Le WS est disponible avec des courses linéaires de 120 à 270 mm et un mouvement angulaire de ±22,5°. Il est équipé de mâchoires dans deux orientations : parallèle ou perpendiculaire à l'axe du wobble stick

Informations détaillées

Caractéristiques techniques

Quantité	Référence	Taille de bride	Orientation de la pince	Course [mm]	longueur rétractée sous vide [mm]	longueur étendue sous vide [mm]	longueur étendue côté air [mm]	longueur rétractée côté air [mm]	Prix
quantité de WS (wobble stick)	ZWS120IL Taille de bride: CF40, Orientation de la pince: Parallèle, Course [mm]: 120, longueur rétractée sous vide [mm]: 182, longueur étendue sous vide [mm]: 302, longueur rétractée côté air [mm]: 227	CF40	Parallèle	120	182	302		227	Prix sur demande
quantité de WS (wobble stick)	ZWS180IL Taille de bride: CF40, Orientation de la pince: Parallèle, Course [mm]: 180, longueur rétractée sous vide [mm]: 225, longueur étendue sous vide [mm]: 405, longueur étendue côté air [mm]: 107, longueur rétractée côté air [mm]: 287	CF40	Parallèle	180	225	405	107	287	Prix sur demande
quantité de WS (wobble stick)	ZWS270IL Taille de bride: CF40, Orientation de la pince: Parallèle, Course [mm]: 270, longueur rétractée sous vide [mm]: 277, longueur étendue sous vide [mm]: 547, longueur étendue côté air [mm]: 107, longueur rétractée côté air [mm]: 377	CF40	Parallèle	270	277	547	107	377	Prix sur demande
quantité de WS (wobble stick)	ZWS120 Taille de bride: CF40, Orientation de la pince: Perpendiculaire, Course [mm]: 120, longueur rétractée sous vide [mm]: 134, longueur étendue sous vide [mm]: 154, longueur étendue côté air [mm]: 107, longueur rétractée côté air [mm]: 227	CF40	Perpendiculaire	120	134	154	107	227	Prix sur demande
quantité de WS (wobble stick)	ZWS180 Taille de bride: CF40, Orientation de la pince: Perpendiculaire, Course [mm]: 180, longueur rétractée sous vide [mm]: 177, longueur étendue sous vide [mm]: 357, longueur étendue côté air [mm]: 107, longueur rétractée côté air [mm]: 287	CF40	Perpendiculaire	180	177	357	107	287	Prix sur demande
quantité de WS (wobble stick)	ZWS270 Taille de bride: CF40, Orientation de la pince: Perpendiculaire, Course [mm]: 270, longueur rétractée sous vide [mm]: 229, longueur étendue sous vide [mm]: 499, longueur étendue côté air [mm]: 107, longueur rétractée côté air [mm]: 377	CF40	Perpendiculaire	270	229	499	107	377	Prix sur demande
