RD1, RD2 & RD224 (rotations pleines)

Description

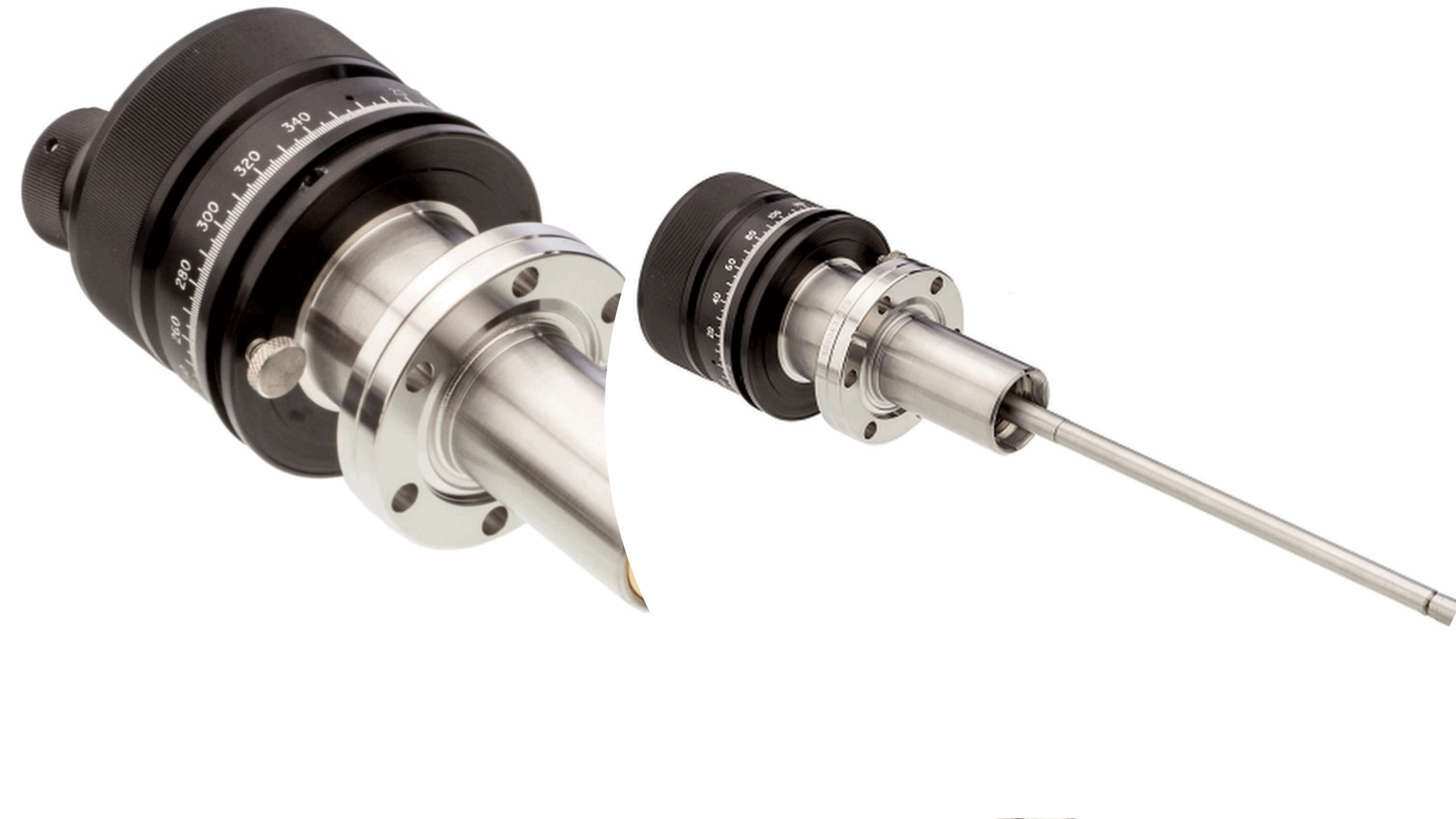

Les modèles ZRD1, ZRD2, et ZRD224 sont des entraînements rotatifs de haute précision, disponibles en version manuelle ou motorisée, tous dotés d'un arbre de 256 mm de long. Ils sont équipés d'une échelle d'indexation, de butées de rotation et d'un verrouillage de position.

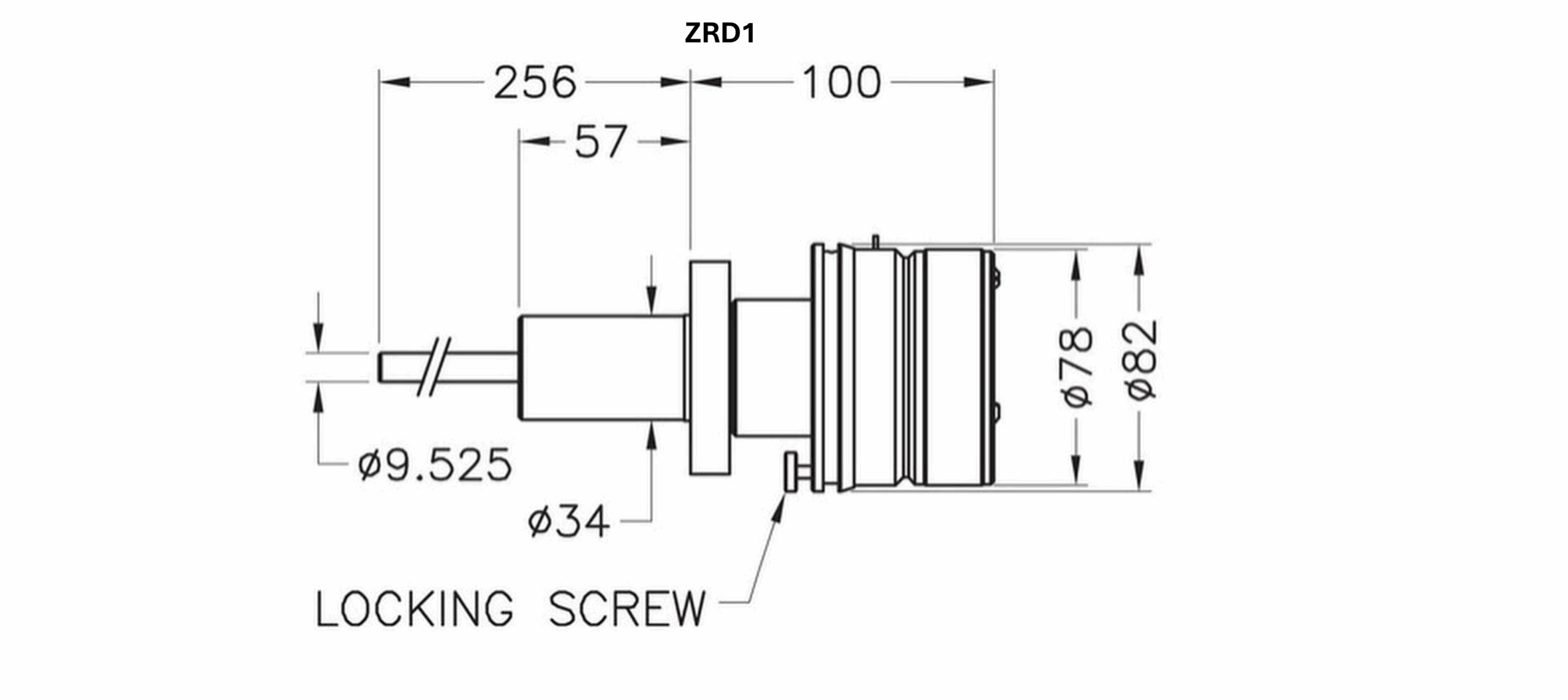

Version ZRD1 : Conçue pour notre gamme de manipulation d'échantillons XYZ, elle offre une résolution manuelle de 0,1° et une précision de 0,01°, ainsi qu'un faible jeu angulaire de ±1°.

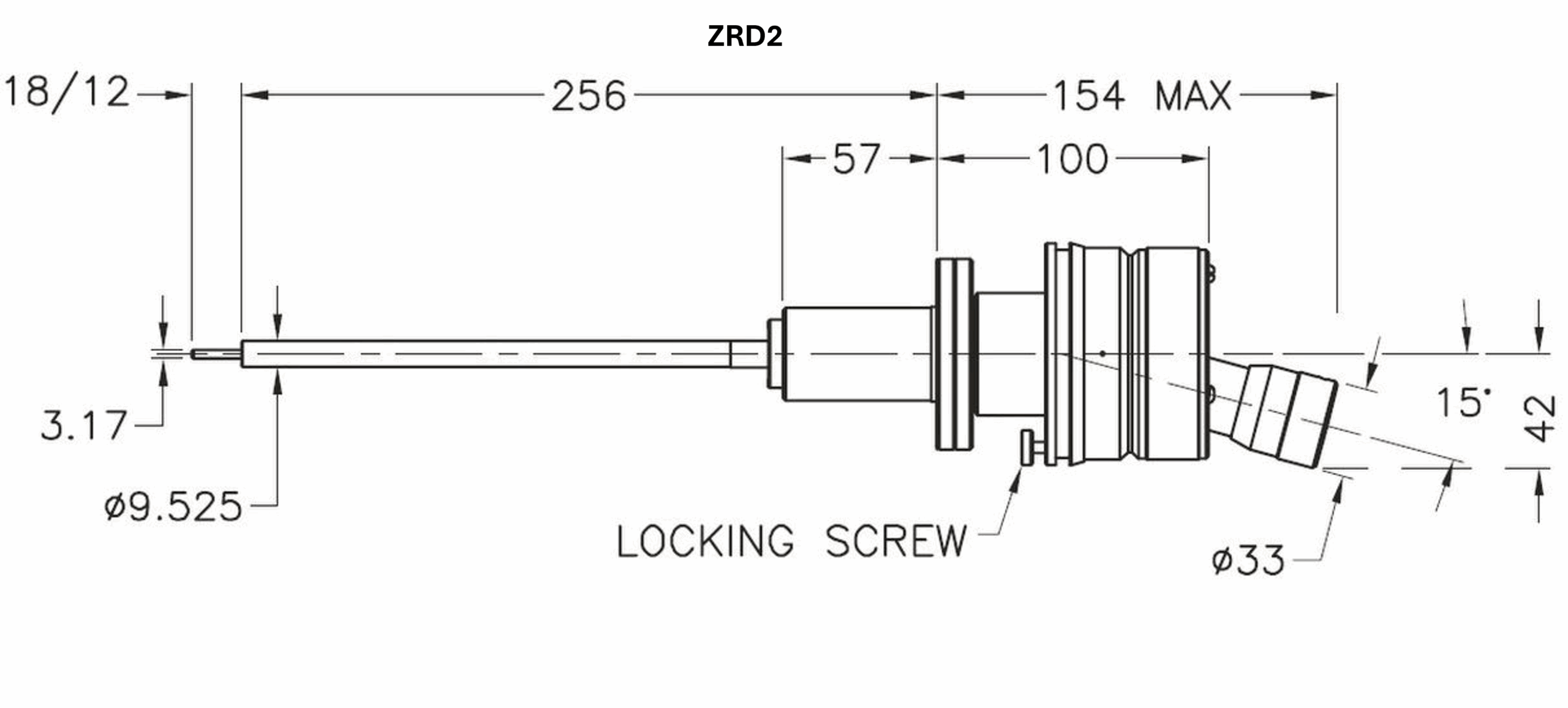

Version ZRD2 : Dispose d'une rotation primaire et d'un mouvement linéaire secondaire de 12 mm pour la rotation azimutale du porte-échantillons de notre gamme de manipulation d'échantillons XYZ. Elle offre une grande précision avec une résolution manuelle de 0,1° sur la course principale et de 0,02° sur la course secondaire. L'arbre secondaire a un diamètre extérieur de 3,17 mm.

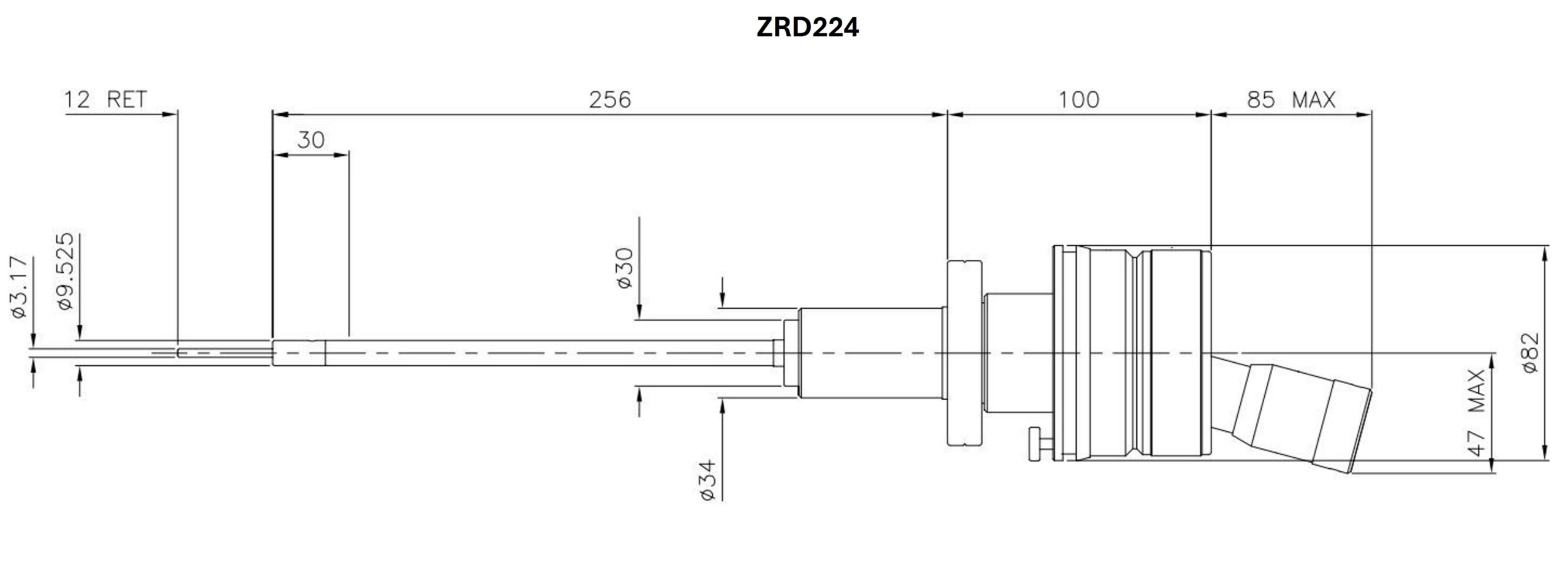

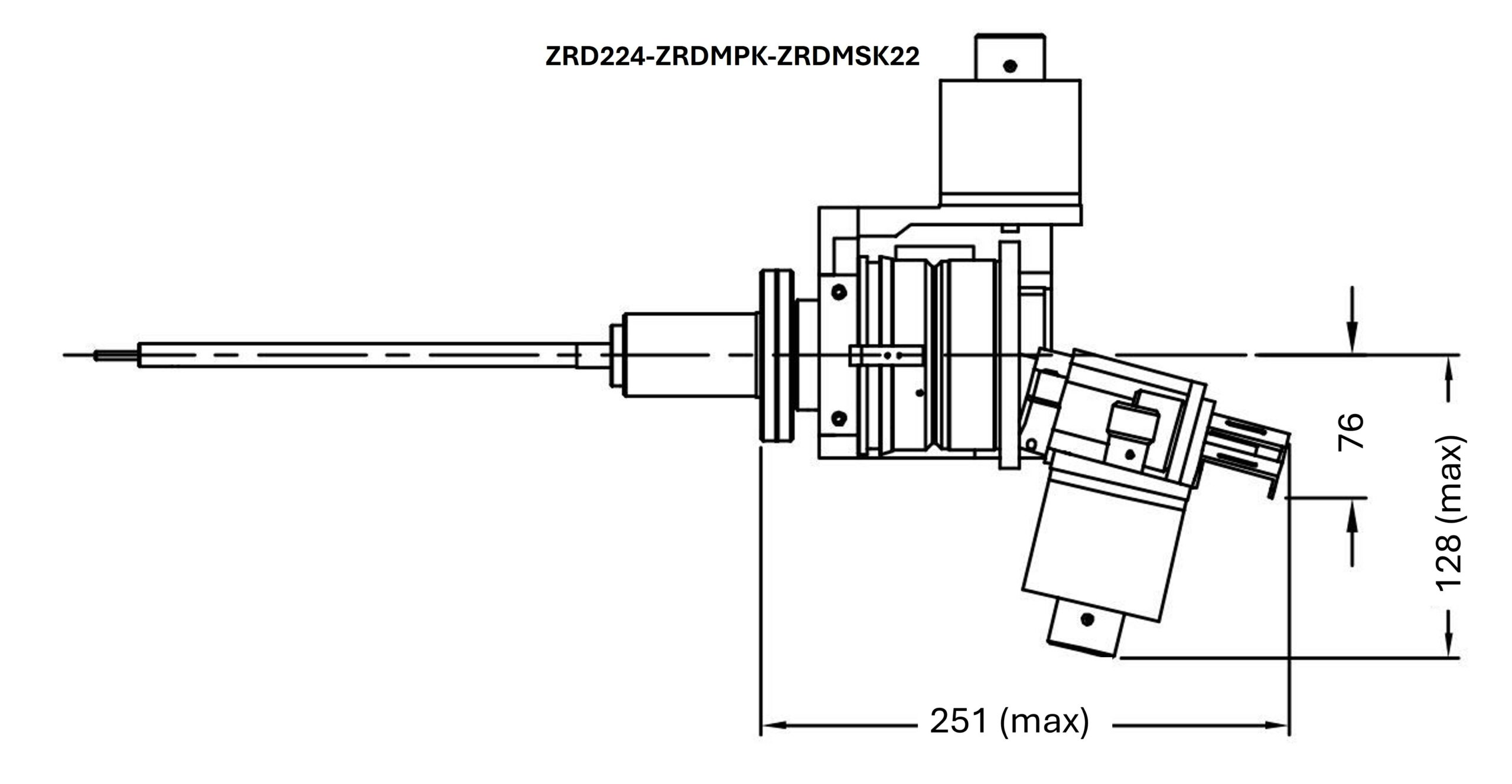

Version ZRD224 : Identique à la version ZRD2, mais avec une course linéaire de 24 mm, permettant un mouvement azimutal jusqu'à ±180° sur le porte-échantillon.

Informations détaillées

Caractéristiques techniques

Quantité	Référence	Version	Taille de bride	Mode	Gamme de rotation [°]	Mouvement linéaire secondaire [mm]	Résolution [°]	Résolution secondaire [mm]	Couple [Nm] à 500 tr/min	Couple [Nm] à 10 tr/min	Prix
quantité de RD1, RD2 & RD224 (rotations pleines)	ZRD1 Version: RD1, Taille de bride: CF40, Mode: Manuel, Gamme de rotation [°]: 360, Résolution [°]: 0,1, Couple [Nm] à 500 tr/min: 0,5, Couple [Nm] à 10 tr/min: 5	RD1	CF40	Manuel	360		0,1		0,5	5	Prix sur demande

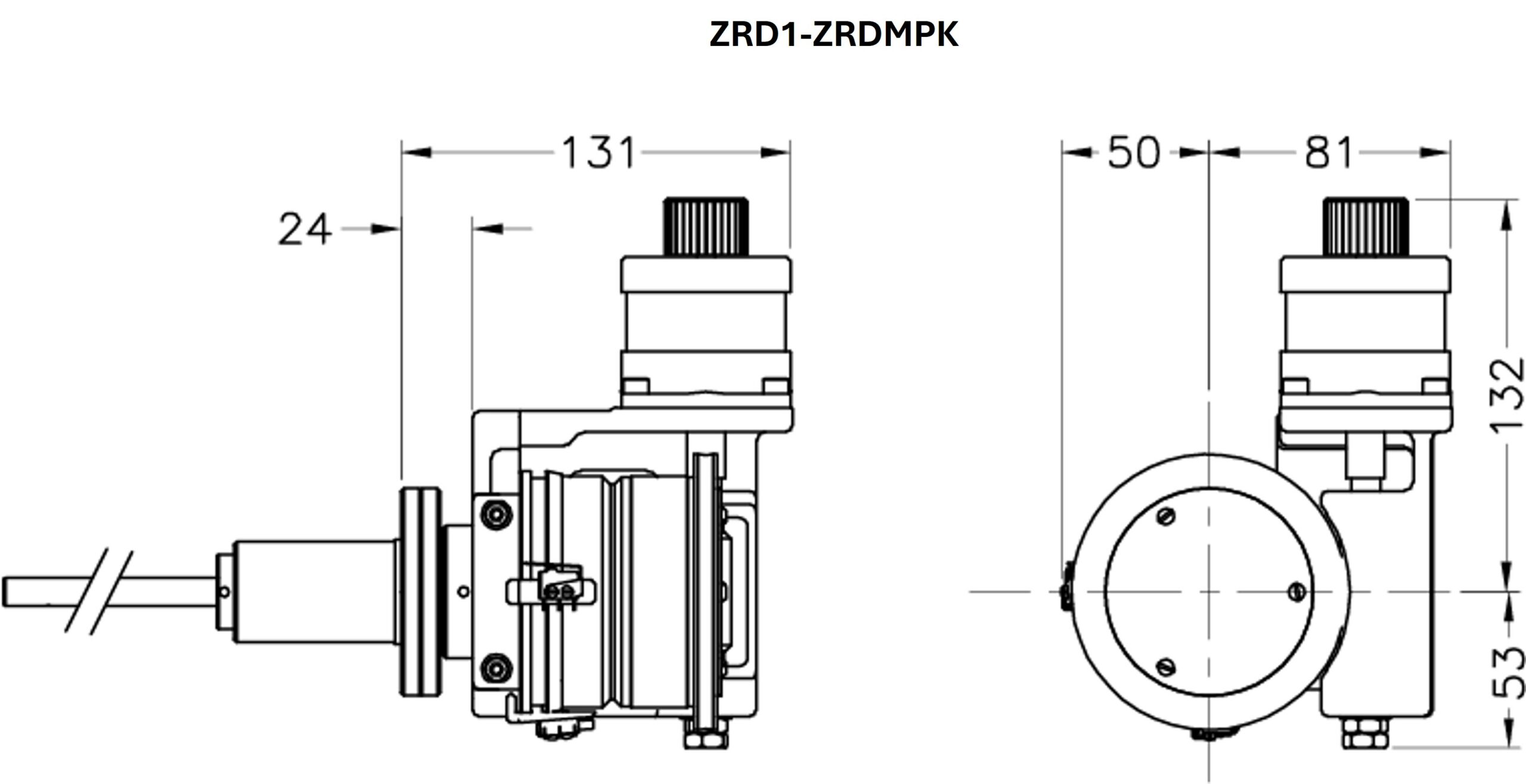

quantité de RD1, RD2 & RD224 (rotations pleines)	ZRDPMK Version: RD1, Mode: Moteur pas-à-pas, Gamme de rotation [°]: +/-168, Résolution [°]: 0,01, Couple [Nm] à 500 tr/min: 4 à 16 tr/min max, Couple [Nm] à 10 tr/min: 4 à 16 tr/min max	RD1		Moteur pas-à-pas	+/-168		0,01		4 à 16 tr/min max	4 à 16 tr/min max	Prix sur demande
quantité de RD1, RD2 & RD224 (rotations pleines)	ZRD2 Version: RD2, Taille de bride: CF40, Mode: Manuel, Gamme de rotation [°]: 360, Mouvement linéaire secondaire [mm]: 12, Résolution [°]: 0,1, Couple [Nm] à 500 tr/min: 0,5, Couple [Nm] à 10 tr/min: 5	RD2	CF40	Manuel	360	12	0,1		0,5	5	Prix sur demande

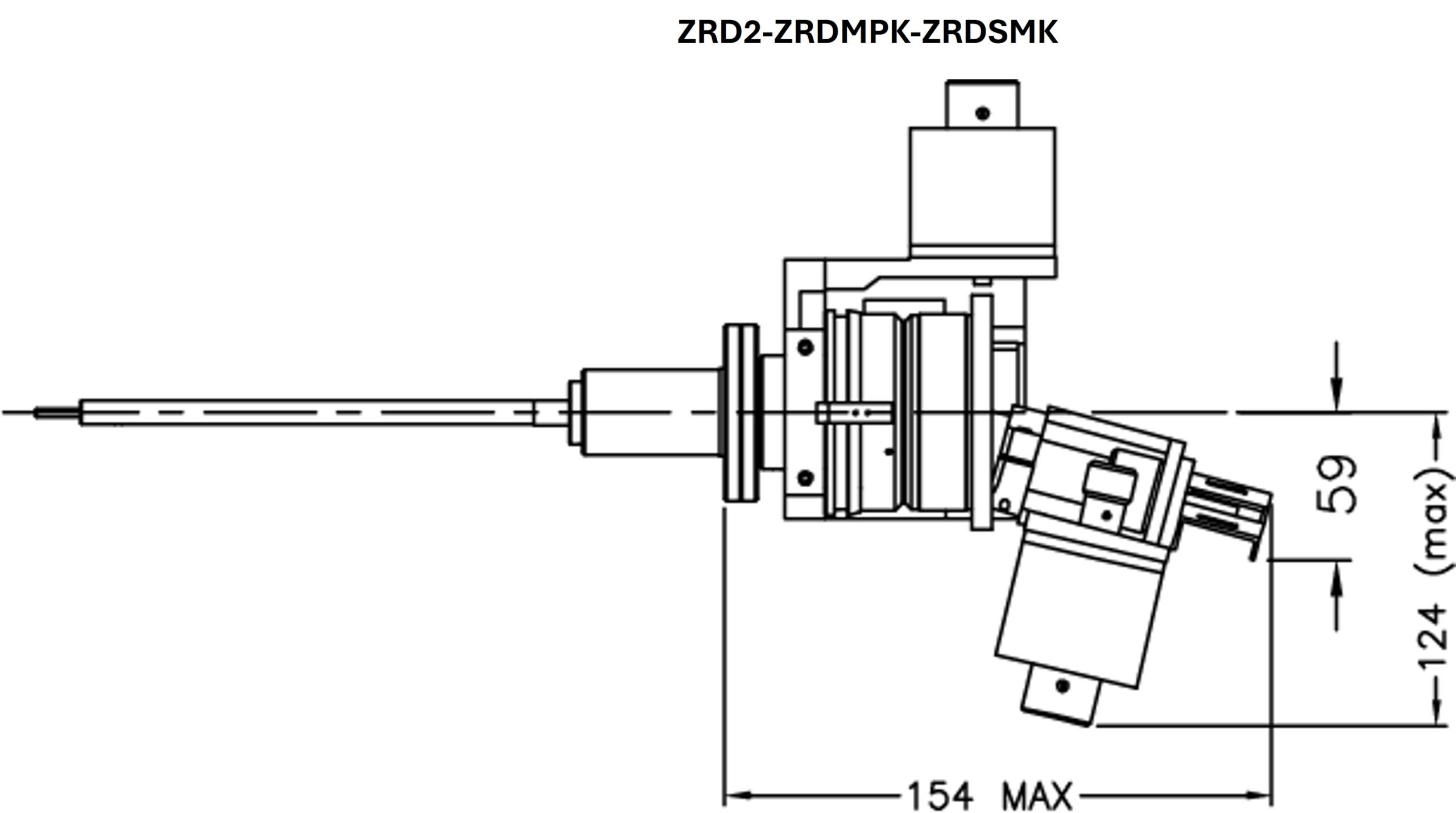

quantité de RD1, RD2 & RD224 (rotations pleines)	ZRDMPK (Moteur rotation primaire) Version: RD2, Mode: Moteur pas-à-pas, Gamme de rotation [°]: +/-168, Résolution [°]: 0,01, Couple [Nm] à 500 tr/min: 4 à 16 tr/min max, Couple [Nm] à 10 tr/min: 4 à 16 tr/min max	RD2		Moteur pas-à-pas	+/-168		0,01		4 à 16 tr/min max	4 à 16 tr/min max	Prix sur demande
quantité de RD1, RD2 & RD224 (rotations pleines)	ZRDSMK (moteur pour rotation secondaire) Version: RD2, Mode: Moteur pas-à-pas, Mouvement linéaire secondaire [mm]: 12, Résolution secondaire [mm]: 18 pas pour 0,005 mm, Couple [Nm] à 500 tr/min: 9:1, Couple [Nm] à 10 tr/min: 5	RD2		Moteur pas-à-pas		12		18 pas pour 0,005 mm	9:1	5	Prix sur demande
quantité de RD1, RD2 & RD224 (rotations pleines)	ZRD224 Version: RD224, Taille de bride: CF40, Mode: Manuel, Gamme de rotation [°]: 360, Mouvement linéaire secondaire [mm]: 24, Résolution [°]: 0,1, Résolution secondaire [mm]: 0,02, Couple [Nm] à 500 tr/min: 0,5, Couple [Nm] à 10 tr/min: 5	RD224	CF40	Manuel	360	24	0,1	0,02	0,5	5	Prix sur demande
quantité de RD1, RD2 & RD224 (rotations pleines)	ZRDPMK (moteur pour rotation primaire) Version: RD224, Mode: Moteur pas-à-pas, Gamme de rotation [°]: +/-168, Résolution [°]: 0,01, Couple [Nm] à 500 tr/min: 4 à 16 tr/min max, Couple [Nm] à 10 tr/min: 4 à 16 tr/min max	RD224		Moteur pas-à-pas	+/-168		0,01		4 à 16 tr/min max	4 à 16 tr/min max	Prix sur demande
quantité de RD1, RD2 & RD224 (rotations pleines)	ZRDSMK22 Version: RD224, Mode: Moteur pas-à-pas, Mouvement linéaire secondaire [mm]: 24, Résolution [°]: 0,01, Résolution secondaire [mm]: 18 pas pour 0,005 mm, Couple [Nm] à 500 tr/min: 9:1	RD224		Moteur pas-à-pas		24	0,01	18 pas pour 0,005 mm	9:1		Prix sur demande

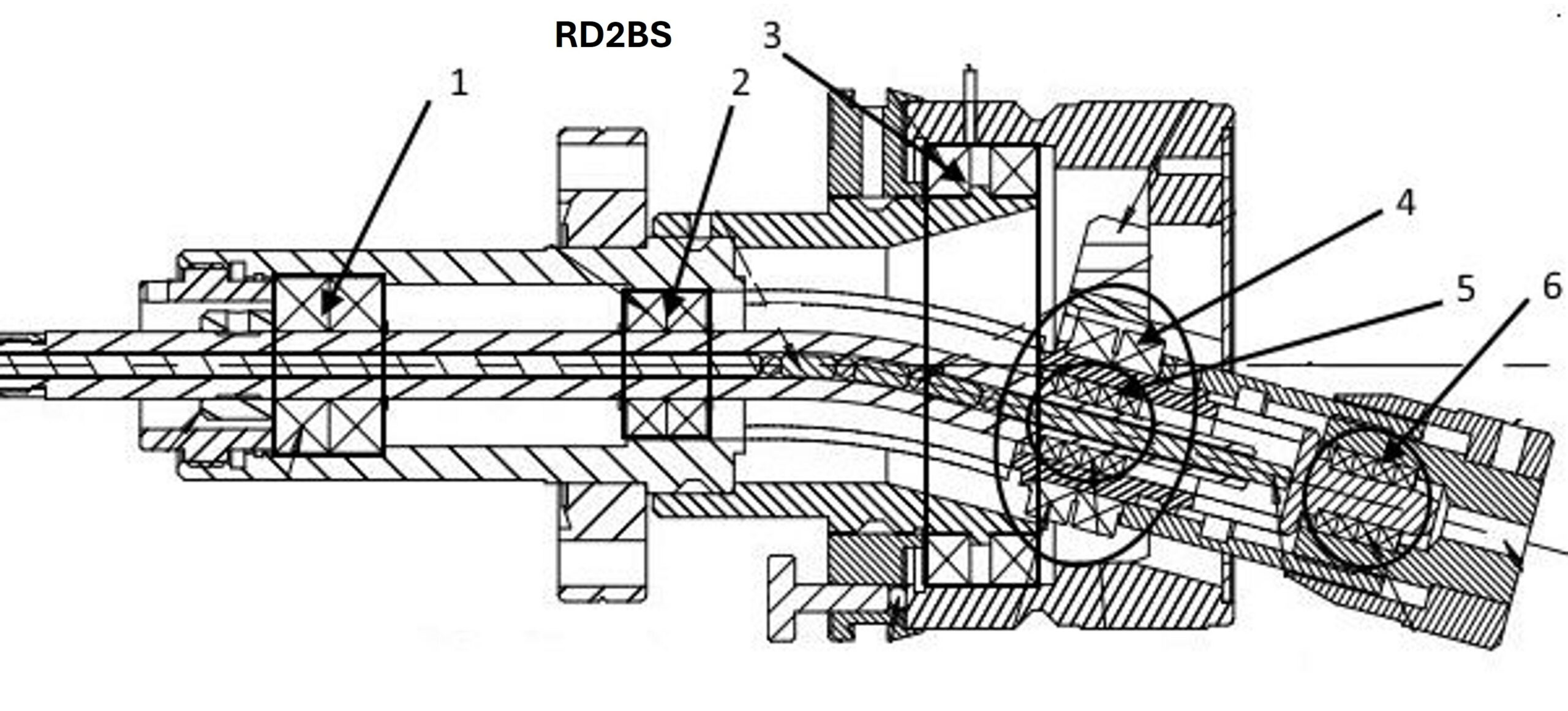

quantité de RD1, RD2 & RD224 (rotations pleines)	RD2BS (kit roulements pour RD1, RD2 et RD224)										Prix sur demande

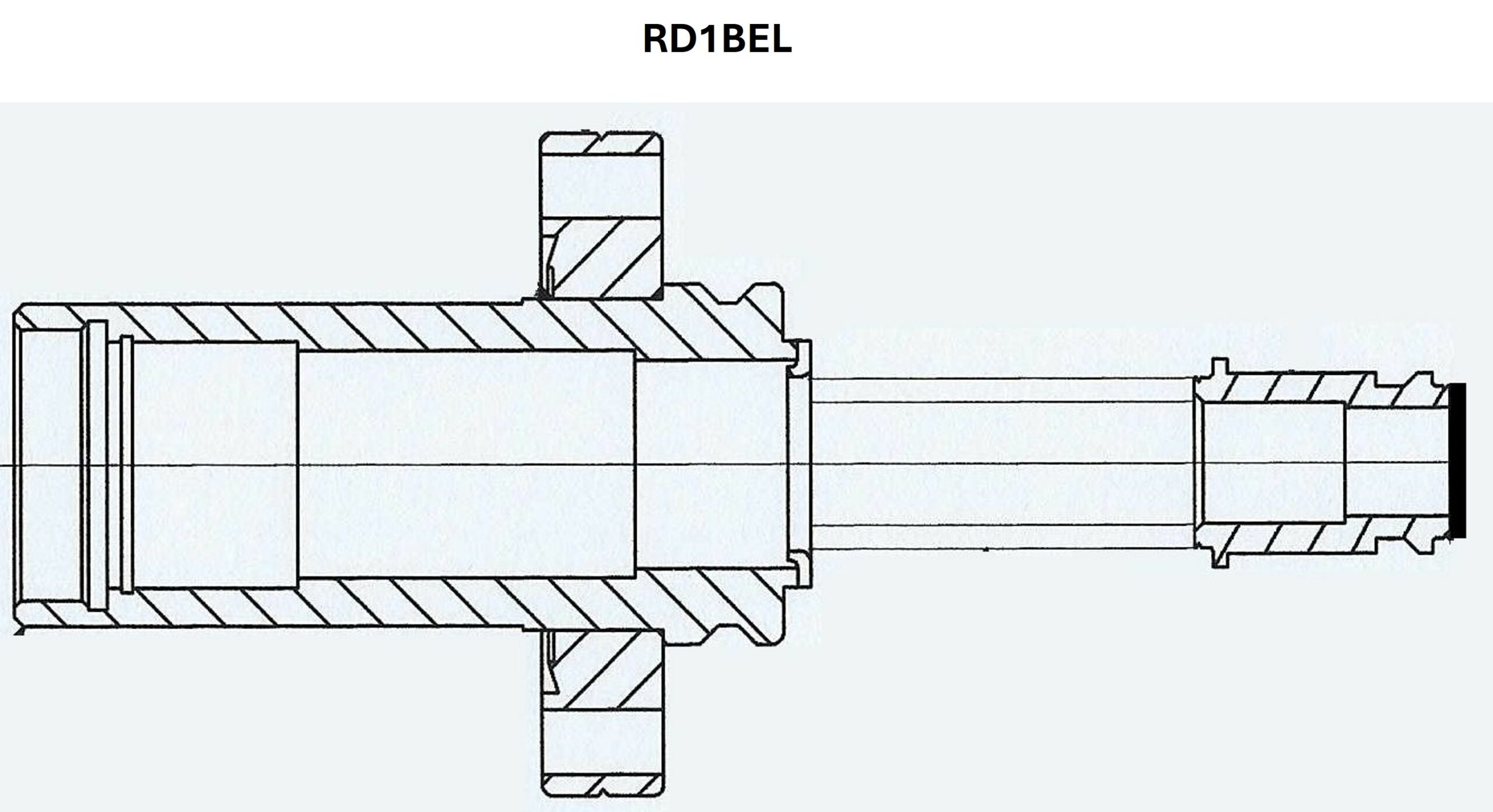

quantité de RD1, RD2 & RD224 (rotations pleines)	RD1BEL (assemblage soufflet pour RD1)										Prix sur demande
