RD6, RD6L & RD7 (rotations pleines)

Description

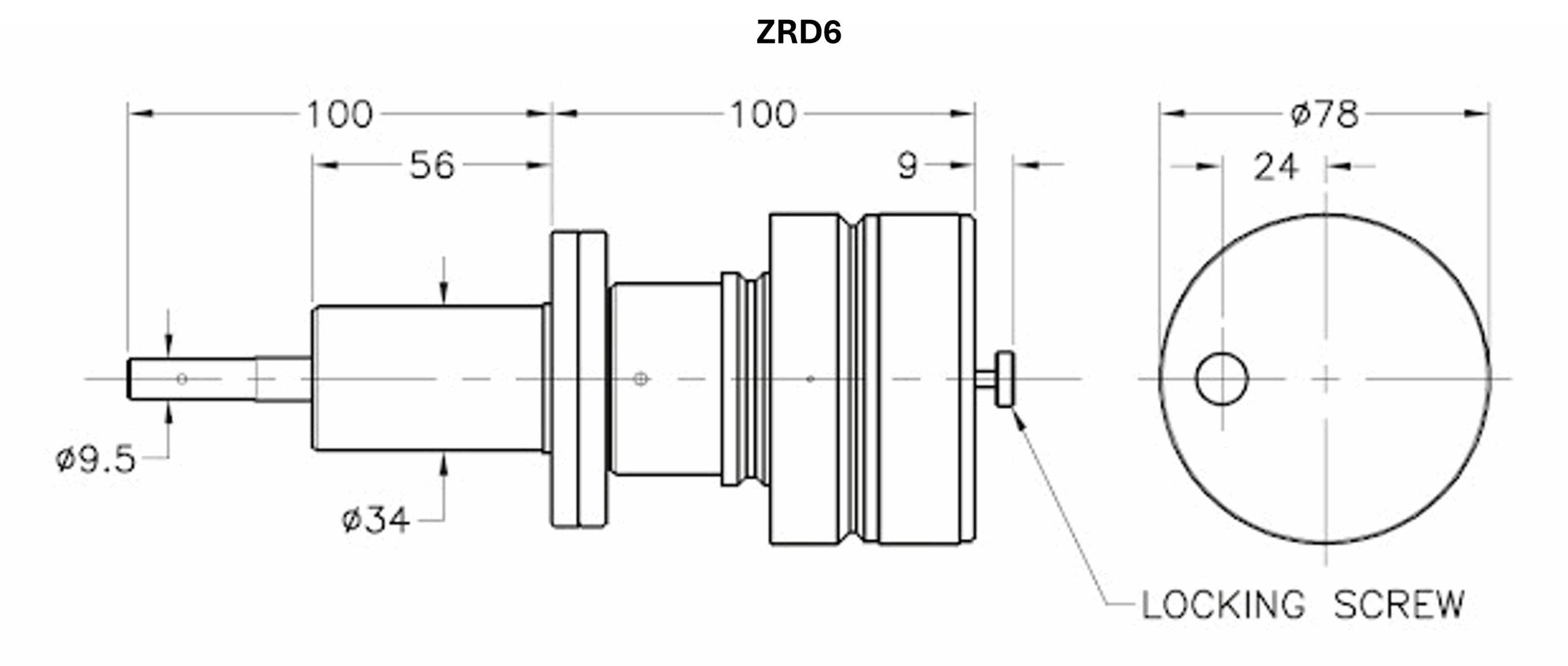

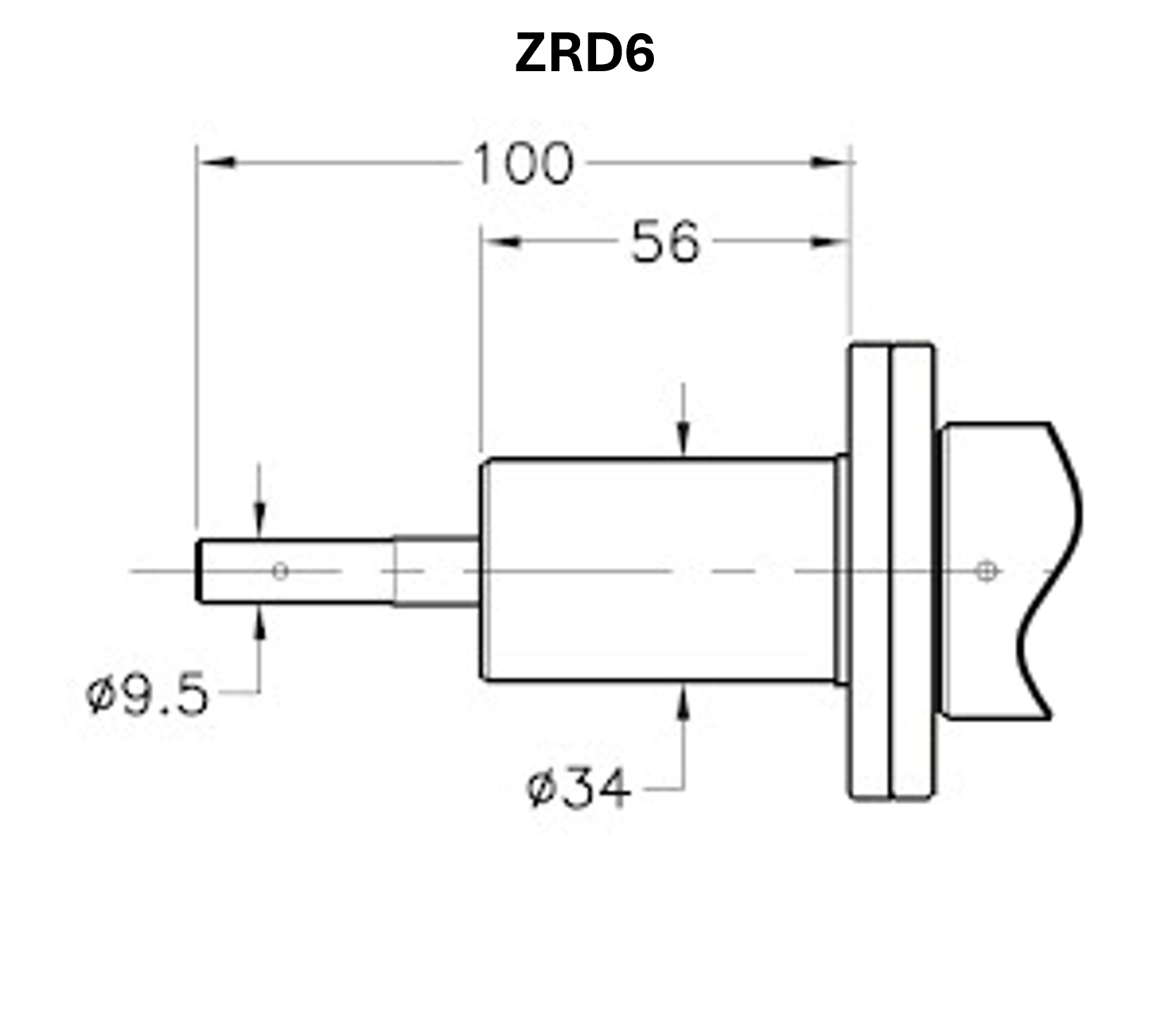

La rotation ZRD6 est un entraînement rotatif, disponible en version manuelle ou motorisée, équipé d'une molette non graduée et d'un arbre de 100 mm de long. Elle présente un faible jeu et une rotation primaire continue et fluide grâce à un arbre de 9,5 mm de diamètre. Cet entraînement est doté d'un verrouillage de position, d'une rainure en V pour la motorisation, et est monté sur une bride CF40 avec un arbre de 9,52 mm de diamètre extérieur. La version ZRD6 peut être entièrement étuvée jusqu'à 250 °C sans démontage et jusqu'à 400 °C avec démontage partiel.

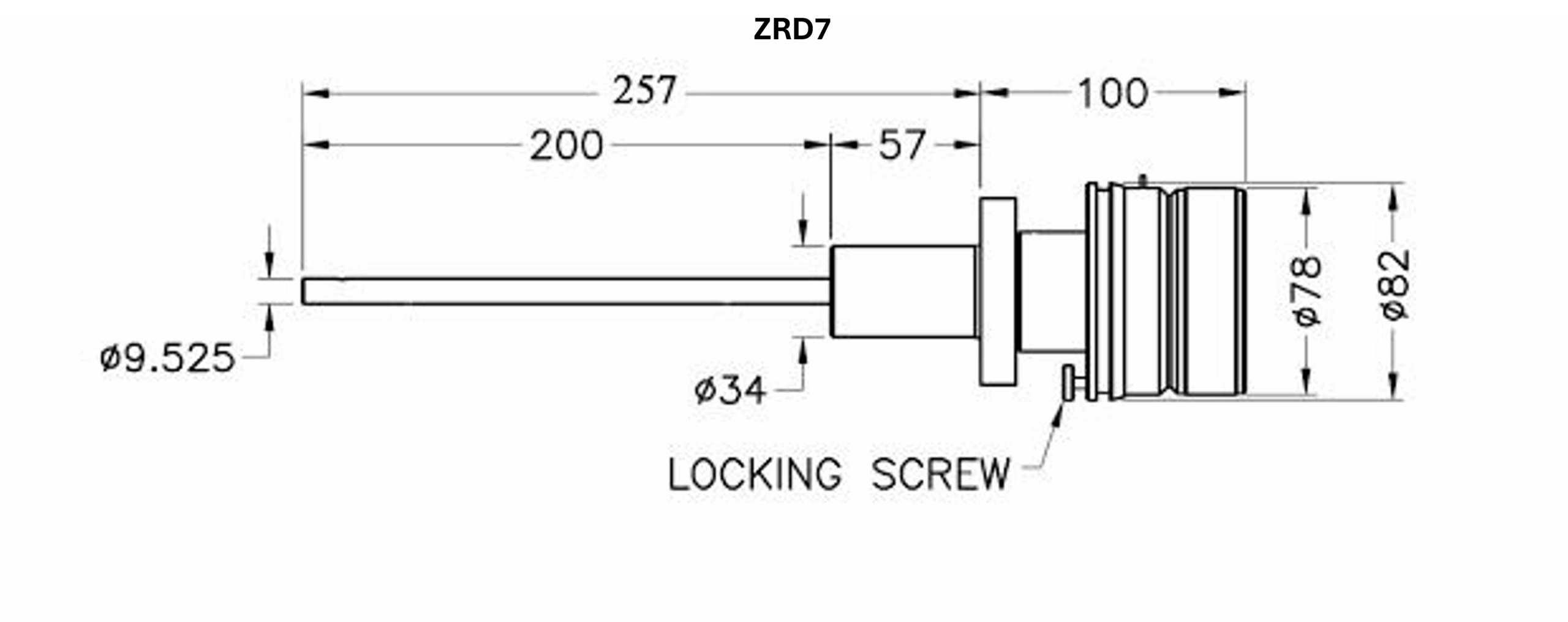

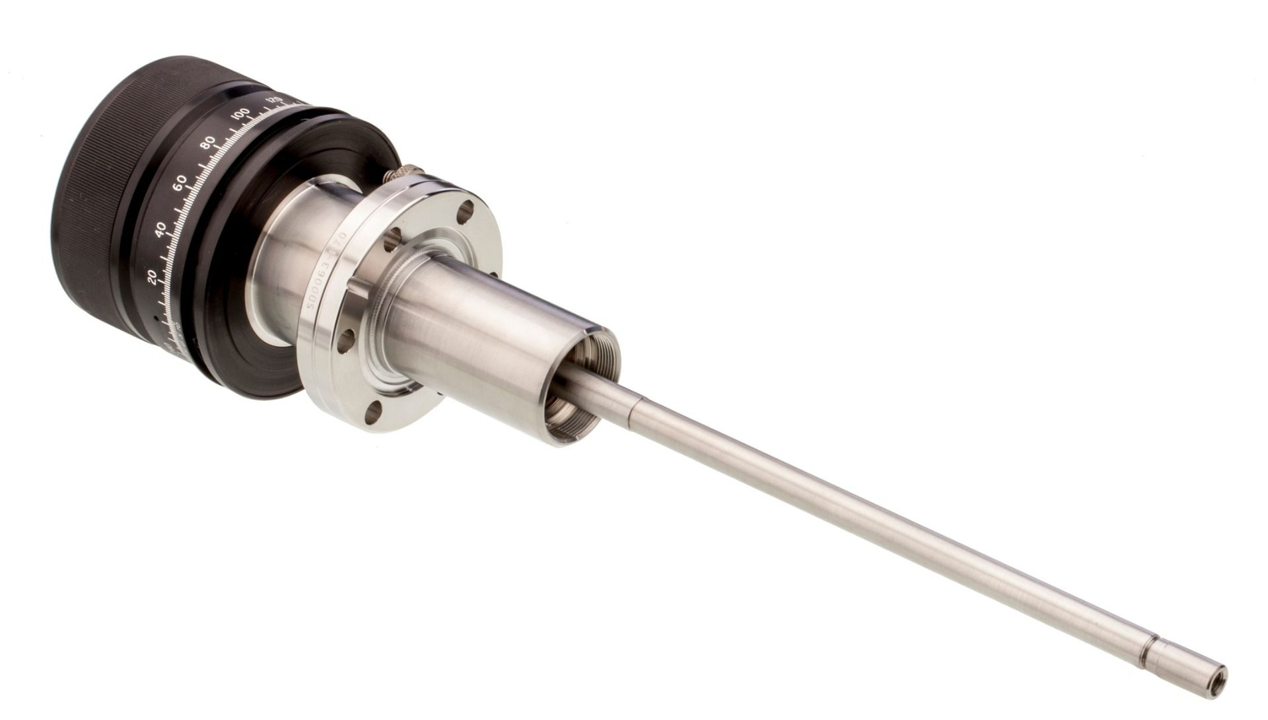

La rotation ZRD7 est un entraînement rotatif de haute précision, disponible en version manuelle ou motorisée, doté d'un arbre de 256 mm de long. Elle est équipée d'une échelle d'indexation, de butées de rotation et d'un verrouillage de position. Elle offre un faible jeu et une rotation primaire continue et fluide grâce à un arbre de 9,5 mm de diamètre.

Les rotations ZRD6L et ZRD7L sont identiques aux versions ZRD6 et ZRD7, mais avec des cycles de vie dix fois plus élevés, atteignant 30 000 000 cycles.

Informations détaillées

Caractéristiques techniques

Quantité	Référence	Version	Taille de bride	Mode	Résolution	Couple [Nm] à 300 tr/min	Couple [Nm] à 10 tr/min	Rapport de démultiplication	Prix
quantité de RD6, RD6L & RD7 (rotations pleines)	ZRD6 Version: RD6, Taille de bride: CF40, Mode: Manuel, Couple [Nm] à 300 tr/min: 0,8, Couple [Nm] à 10 tr/min: 5	RD6	CF40	Manuel		0,8	5		Prix sur demande
quantité de RD6, RD6L & RD7 (rotations pleines)	ZRD6MI Version: RD6, Taille de bride: CF40, Mode: Moteur pas-à-pas, Résolution: 0,9, Couple [Nm] à 300 tr/min: 0,38, Couple [Nm] à 10 tr/min: 0,43	RD6	CF40	Moteur pas-à-pas	0,9	0,38	0,43		Prix sur demande

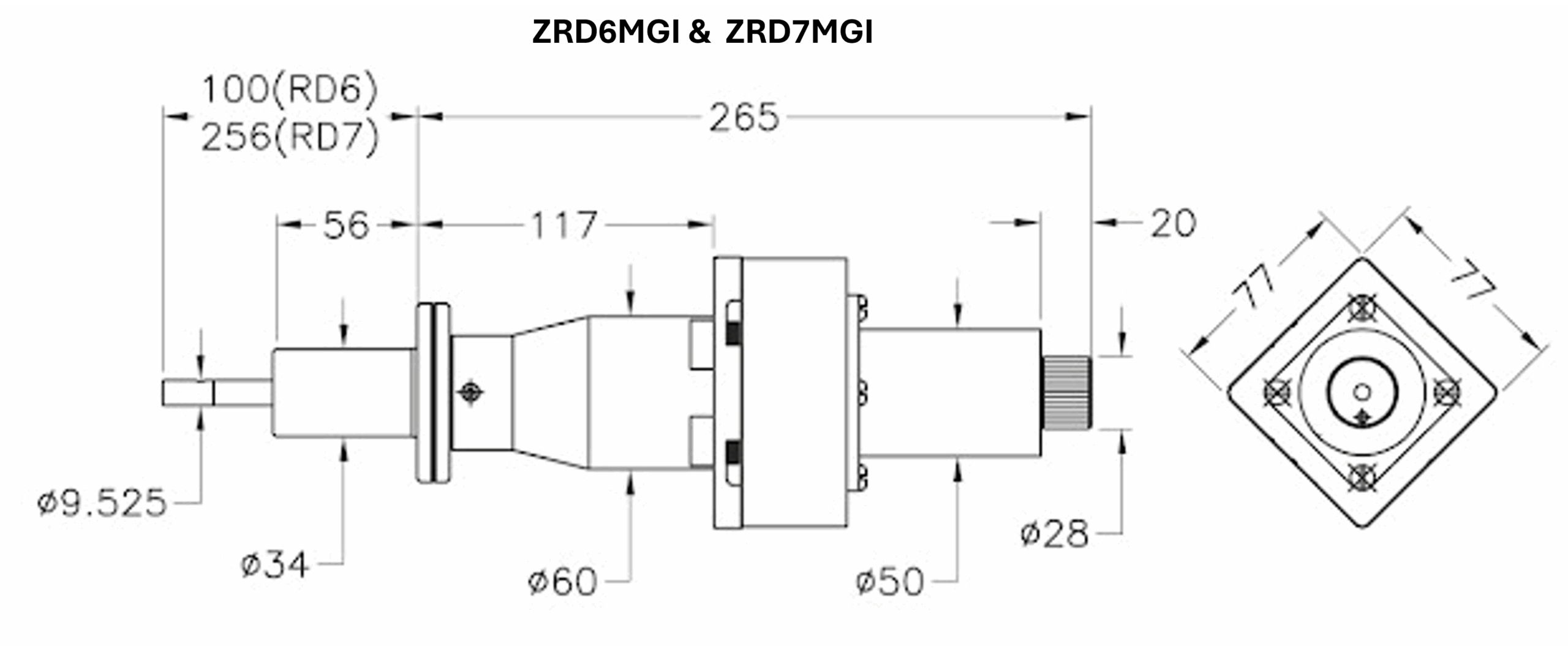

quantité de RD6, RD6L & RD7 (rotations pleines)	ZRD6MGI Version: RD6, Taille de bride: CF40, Mode: Moteur pas-à-pas & Gearbox, Résolution: 0,1, Couple [Nm] à 300 tr/min: 0,8, Couple [Nm] à 10 tr/min: 2, Rapport de démultiplication: 9:1	RD6	CF40	Moteur pas-à-pas & Gearbox	0,1	0,8	2	9:1	Prix sur demande
quantité de RD6, RD6L & RD7 (rotations pleines)	ZRD6L Version: RD6L, Taille de bride: CF40, Mode: Manuel, Couple [Nm] à 300 tr/min: 0,8, Couple [Nm] à 10 tr/min: 5	RD6L	CF40	Manuel		0,8	5		Prix sur demande
quantité de RD6, RD6L & RD7 (rotations pleines)	ZRD6LMI Version: RD6L, Taille de bride: CF40, Mode: Moteur pas-à-pas, Résolution: 0,9, Couple [Nm] à 300 tr/min: 0,38, Couple [Nm] à 10 tr/min: 0,43	RD6L	CF40	Moteur pas-à-pas	0,9	0,38	0,43		Prix sur demande
quantité de RD6, RD6L & RD7 (rotations pleines)	ZRD6LMGI Version: RD6L, Taille de bride: CF40, Mode: Moteur pas-à-pas & Gearbox, Résolution: 0,1, Couple [Nm] à 300 tr/min: 0,8, Couple [Nm] à 10 tr/min: 2, Rapport de démultiplication: 9:1	RD6L	CF40	Moteur pas-à-pas & Gearbox	0,1	0,8	2	9:1	Prix sur demande
quantité de RD6, RD6L & RD7 (rotations pleines)	ZRD7 Version: RD7, Taille de bride: CF40, Mode: Manuel, Résolution: 1, Couple [Nm] à 300 tr/min: 0,8, Couple [Nm] à 10 tr/min: 5	RD7	CF40	Manuel	1	0,8	5		Prix sur demande
quantité de RD6, RD6L & RD7 (rotations pleines)	ZRD7MI Version: RD7, Taille de bride: CF40, Mode: Moteur pas-à-pas, Résolution: 0,9, Couple [Nm] à 300 tr/min: 0,38, Couple [Nm] à 10 tr/min: 0,43	RD7	CF40	Moteur pas-à-pas	0,9	0,38	0,43		Prix sur demande
quantité de RD6, RD6L & RD7 (rotations pleines)	ZRD7MGI Version: RD7, Taille de bride: CF40, Mode: Moteur pas-à-pas & Gearbox, Résolution: 0,1, Couple [Nm] à 300 tr/min: 0,8, Couple [Nm] à 10 tr/min: 2, Rapport de démultiplication: 9:1	RD7	CF40	Moteur pas-à-pas & Gearbox	0,1	0,8	2	9:1	Prix sur demande
quantité de RD6, RD6L & RD7 (rotations pleines)	ZDR7L Version: RD7L, Taille de bride: CF40, Mode: Manuel, Résolution: 1, Couple [Nm] à 300 tr/min: 0,8, Couple [Nm] à 10 tr/min: 5	RD7L	CF40	Manuel	1	0,8	5		Prix sur demande
quantité de RD6, RD6L & RD7 (rotations pleines)	ZRD7LMI Version: RD7L, Taille de bride: CF40, Mode: Moteur pas-à-pas, Résolution: 0,9, Couple [Nm] à 300 tr/min: 0,38, Couple [Nm] à 10 tr/min: 0,43	RD7L	CF40	Moteur pas-à-pas	0,9	0,38	0,43		Prix sur demande
quantité de RD6, RD6L & RD7 (rotations pleines)	ZRD7LMGI Version: RD7L, Taille de bride: CF40, Mode: Moteur pas-à-pas & Gearbox, Résolution: 0,1, Couple [Nm] à 300 tr/min: 0,8, Couple [Nm] à 10 tr/min: 2, Rapport de démultiplication: 9:1	RD7L	CF40	Moteur pas-à-pas & Gearbox	0,1	0,8	2	9:1	Prix sur demande
