LDM (entraînement linéaire)

Description

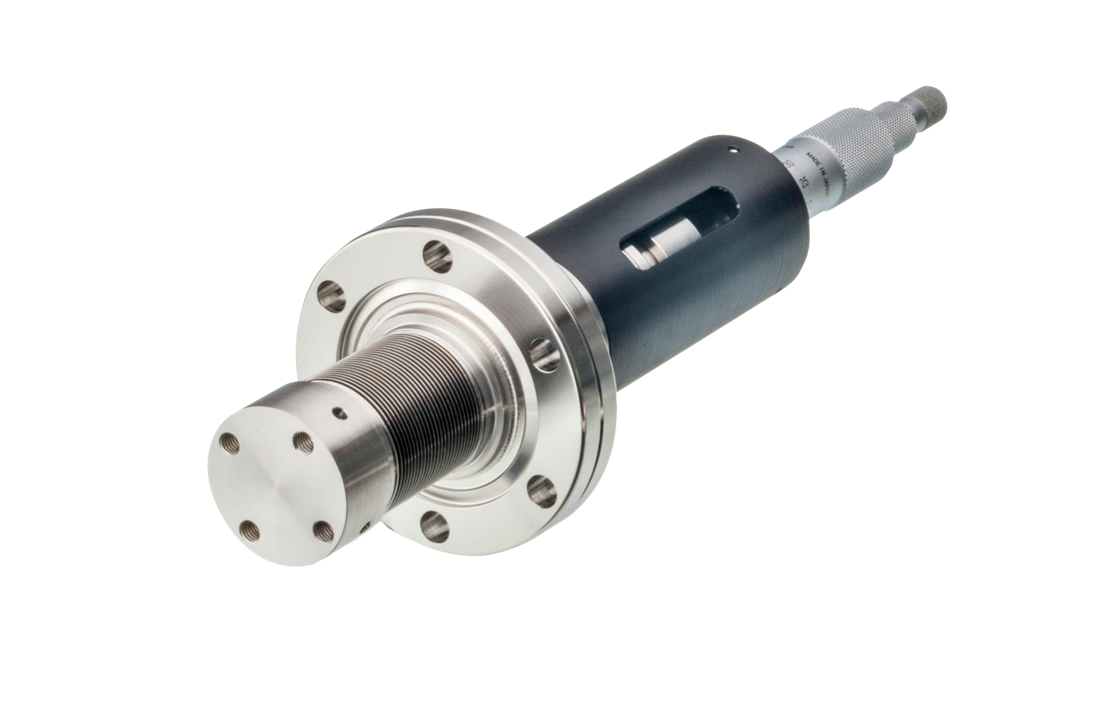

Les entraînements linéaires UHV de la série ZLDM conviennent aux applications nécessitant des déplacements de course faible, avec fluidité, précision et reproductibilité.  La série ZLDM est la plus précise avec une résolution de 5 μm. Les entraînements linéaires sont disponibles sur bride CF16 mm et CF40. Ils utilisent des soufflets à coupelles soudées de très haute qualité et offrent une plage de mouvement linéaire de 25 mm à 50 mm.

Variations disponibles

Ce produit est disponible en plusieurs variations.
Sélectionnez une combinaison d'attributs pour filtrer les références correspondantes :

Taille de bride
Course (mm)

Caractéristiques techniques

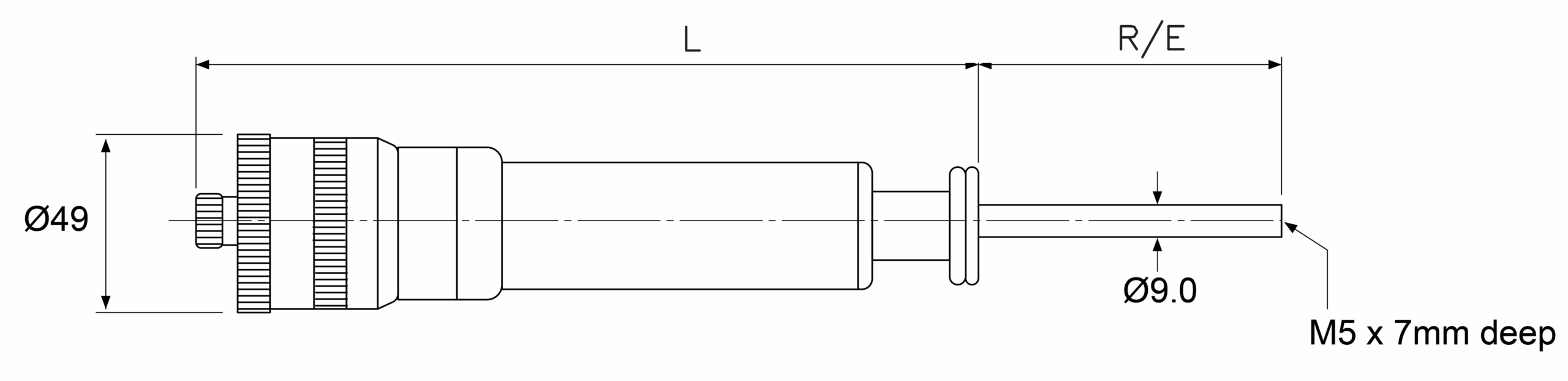

Quantité     Référence Taille de bride Course (mm) Mode Résolution (mm) E [mm] L [mm] R [mm] Prix
ZLDM225
Taille de bride: CF40, Course (mm): 25, Mode: Manuel (vis Mitutoyo), Résolution (mm): 0,01, E [mm]: 63, L [mm]: 225, R [mm]: 37
CF40 25 Manuel (vis Mitutoyo) 0,01 63 225 37 Prix sur demande
ZLDM925
Taille de bride: CF16, Course (mm): 25, Mode: Manuel (vis Mitutoyo), Résolution (mm): 0,01, E [mm]: 116, L [mm]: 226, R [mm]: 90
CF16 25 Manuel (vis Mitutoyo) 0,01 116 226 90 Prix sur demande 3D
ZLDM250
Taille de bride: CF40, Course (mm): 50, Mode: Manuel (vis Mitutoyo), Résolution (mm): 0,005, E [mm]: 88, L [mm]: 253, R [mm]: 37
CF40 50 Manuel (vis Mitutoyo) 0,005 88 253 37 Prix sur demande
ZLDM950
Taille de bride: CF16, Course (mm): 50, Mode: Manuel (vis Mitutoyo), Résolution (mm): 0,005, E [mm]: 141, L [mm]: 253, R [mm]: 90
CF16 50 Manuel (vis Mitutoyo) 0,005 141 253 90 Prix sur demande
Aucun résultat

Caractéristiques clés

Etuvage 230°C (400°C desassemblé)

Charge axiale 25 N

Précision 5 μm
